仿古铜色子母合页结构设计方案

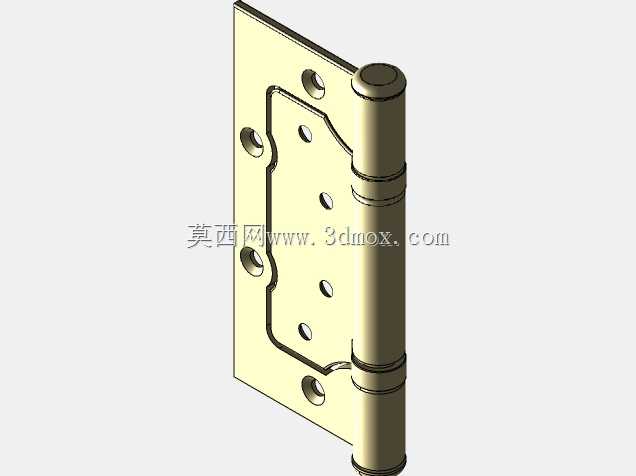

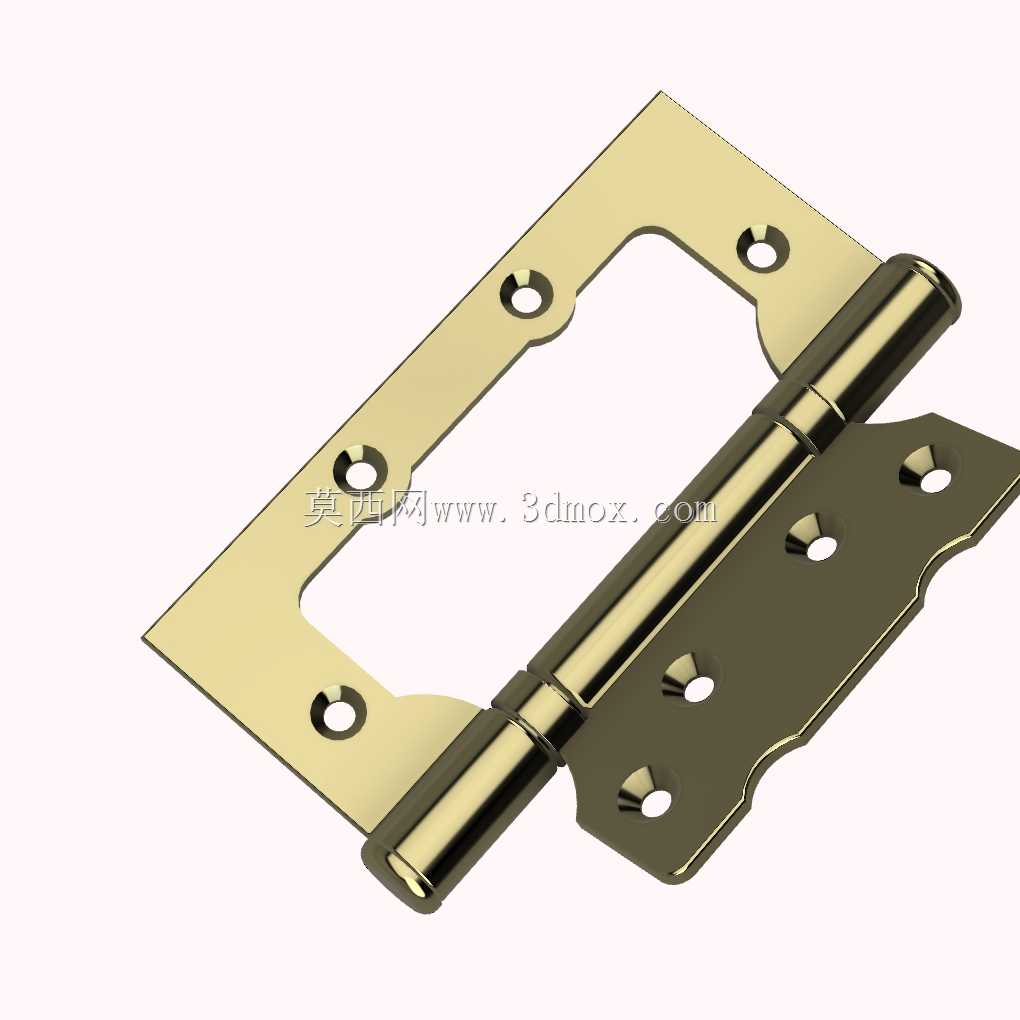

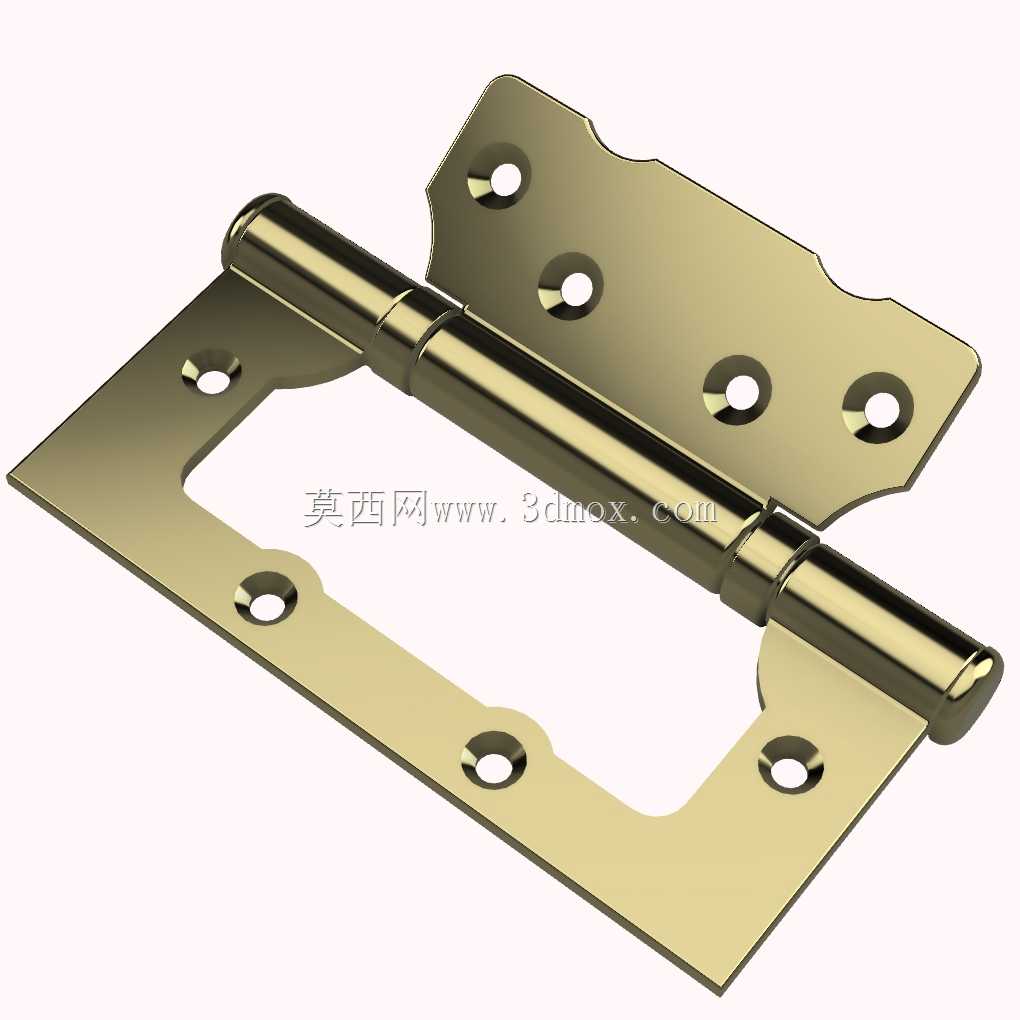

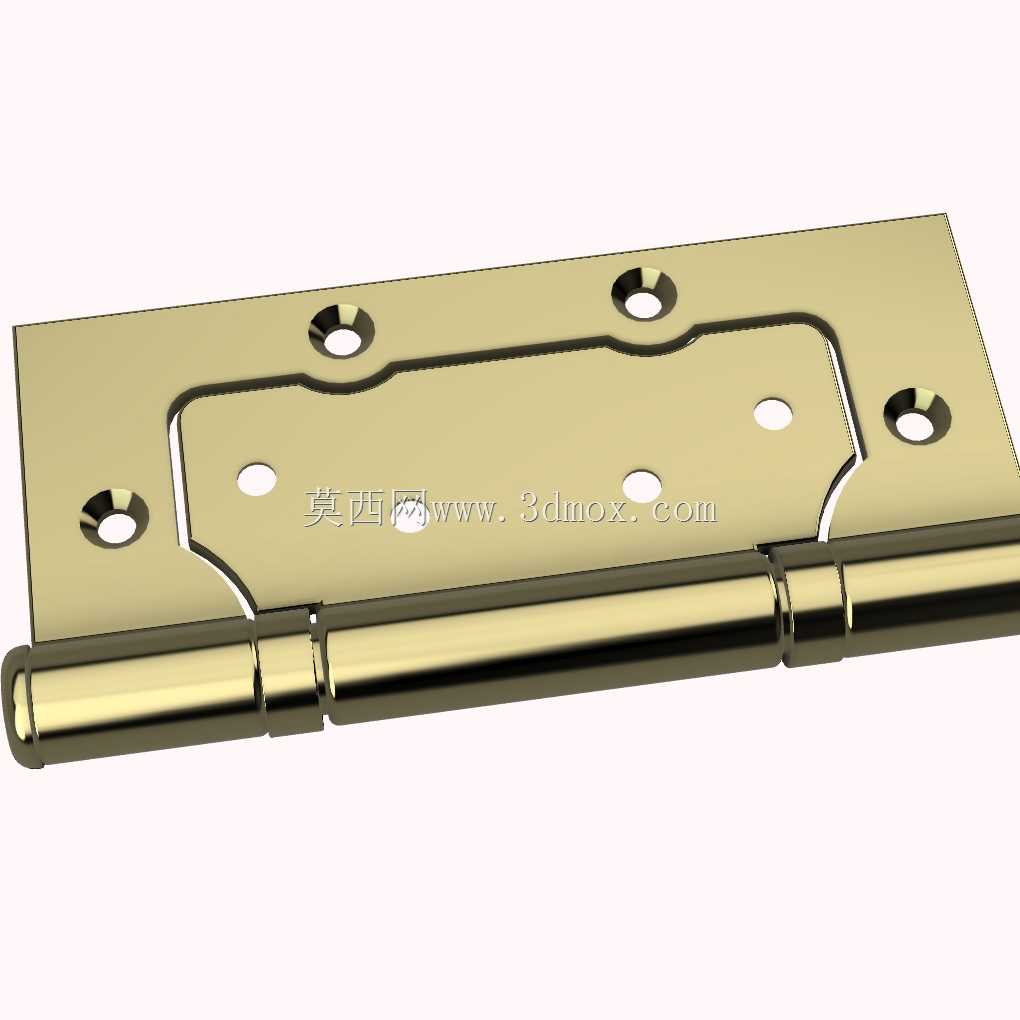

　　日常做家装、工装门体配套结构设计时，这类免开槽的子母合页是绕不开的选型项，和传统平开合页需要在门扇、门套上开出对应深度的嵌槽不同，这款合页的两个页片采用错位叠合的结构设计，安装时不需要对门体、门套做铣槽加工，直接通过螺丝固定即可完成装配，能大幅降低现场安装的工序复杂度，尤其适合成品门后期加装、免漆门这类不适合现场开槽加工的门体使用场景。从结构细节来看，合页的转轴采用通长的一体式销轴结构，两个页片的轴套采用分段交错布置，开合过程中轴套与销轴的接触面积均匀，不会出现局部应力集中导致的开合卡滞问题，页片上的安装孔位做了沉头设计，固定螺丝安装后螺丝头可以完全沉入沉孔内，不会突出页片表面，避免门体开合过程中螺丝头剐蹭门套或门扇表面。

　　页片的外形做了圆角切边处理，没有尖锐的直角棱边，一方面能避免安装过程中划伤施工人员，另一方面也能减少页片边缘与门体面漆的硬接触剐蹭，降低漆面破损的概率。从安装边界来看，这类合页的页片厚度通常控制在2.5-3mm区间，两个页片叠合后的总厚度和常规4寸平开合页的单页片厚度接近，安装后门扇与门套之间的预留缝隙只需要控制在3-4mm即可满足开合需求，不需要预留过大的装配间隙，能兼顾门体的密封性能。页片上的安装孔位按照受力分布做了优化，靠近转轴侧的孔位间距更小，远离转轴的页片边缘孔位适当拉大间距，保证门扇自重传递到合页上的载荷能均匀分散到各个固定螺丝上，避免单个螺丝受力过大出现松动、页片变形的问题。实际选型应用中，这类合页通常单扇门配置3片，

　　分别布置在距离门扇上下端200mm位置以及门扇中点高度位置，就能满足常规40kg以内室内木门的承重需求，如果是更重的实木门，可以适当增加合页配置数量或者选择厚度更大的页片规格。设计建模过程中，需要重点关注转轴的同轴度公差，两个页片的轴套孔同轴度要控制在0.1mm以内，否则开合过程中会出现阻尼不均匀、异响的问题；页片的折弯角度要严格控制在90度，安装后页片能完全贴合门体与门套的安装面，不会出现页片翘曲导致的固定螺丝受力不均问题。表面处理采用仿古铜色的镀层工艺，除了装饰效果之外，镀层本身也能起到防锈防腐蚀的作用，适合卫生间、厨房这类相对潮湿的室内场景使用，不会因为长期接触潮气出现页片生锈、镀层脱落的问题。和普通明装铰链相比，

　　这类子母合页的开合角度可以达到180度，门体完全打开后可以贴紧墙面，不会占用门后的过道空间，适合小户型、走廊宽度较窄的空间使用。建模时还要注意页片与转轴的配合间隙，径向间隙控制在0.05-0.1mm之间，既保证开合转动顺畅，又不会因为间隙过大出现门体下垂晃动的问题；轴套的端面要做轻微的倒角处理，开合转动时轴套端面之间不会出现硬摩擦，长期使用也不会出现端面磨损导致的合页轴向窜动问题。
