100mm直径带刹平板万向脚轮组

　　在工业设备、商用家具、移动工装的移动支撑场景中，脚轮作为直接接触地面的行走承载部件，其结构合理性直接决定了设备推移的顺畅度、驻停的可靠性以及长期使用的耐用性。这套直径100mm的平板安装脚轮组，包含普通万向款与带制动款两种结构，适配绝大多数需要兼顾移动灵活性与驻停稳定性的中小型移动设备，单轮额定承载覆盖常规轻型到中型负载区间，可满足车间周转小车、商用操作台、移动工具柜、小型实验设备等多种场景的使用需求。

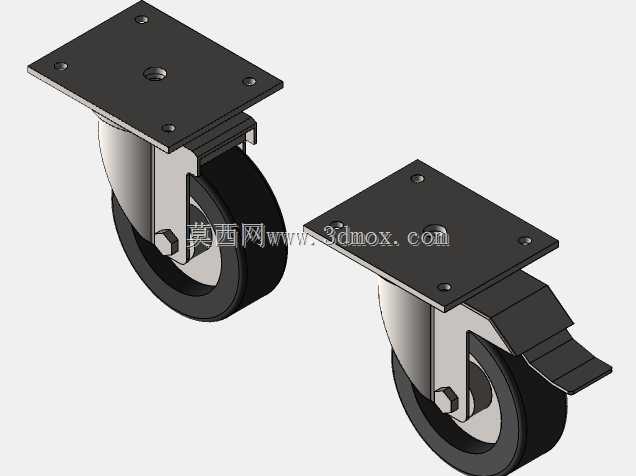

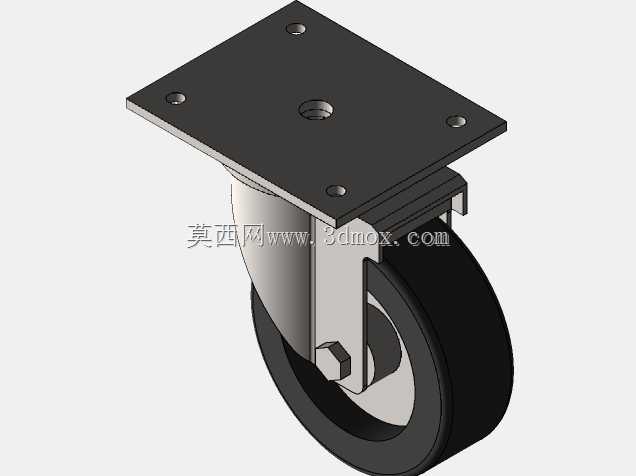

　　从结构设计逻辑来看，两款脚轮均采用顶板安装的万向回转结构，顶部方形安装板预留标准螺栓安装孔位，安装时可直接通过螺栓与设备底部的安装梁或安装板锁附，无需额外加工复杂连接结构，适配常规型材框架、钣金柜体的底部安装空间。回转支架采用加厚钣金冲压成型，主回转副内置耐磨衬套与钢珠滚道，既保证万向转动时的顺滑无卡滞，又能承受径向与轴向的复合载荷，避免长期偏载导致的支架变形或回转卡涩。轮体采用高弹性耐磨橡塑材质，轮面做微弧处理，推移时滚动阻力小，同时能吸收地面微小凸起带来的振动，在环氧地坪、瓷砖地面、水泥地面等常见工业与商用地面行走时，不会产生明显压痕与噪音，适配对地面保护有要求的室内场景。

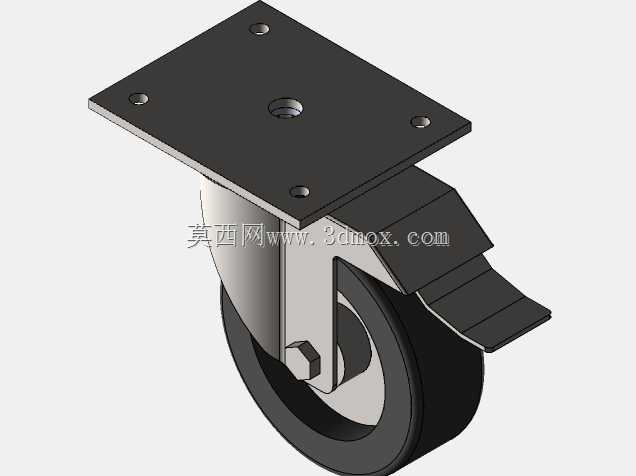

　　带制动款的脚轮在万向支架侧部集成了踏板式制动结构，踩下制动踏板后，制动块会同时抵紧轮面与回转支架的齿圈，实现轮体转动锁止与万向方向锁止的双重制动效果，避免设备驻停时出现溜滑或方向偏移，尤其适合有轻微坡度的地面、需要固定工位操作的移动设备使用，制动踏板采用大尺寸防滑结构，操作人员无需弯腰，用脚即可轻松完成制动与解除操作，符合人机工程设计要求。

　　尺寸边界方面，这套脚轮的轮体直径为100mm，安装完成后设备底部离地面高度为130mm，这个离地高度既保证了轮体越过地面小障碍物（如地面接缝、小颗粒杂物、薄型门槛）的能力，又不会让设备整体重心过高影响稳定性。顶部安装板的孔位间距符合行业通用脚轮安装标准，可直接替换同规格的老旧脚轮，无需对设备底部安装位进行二次改造，降低备件替换的成本与周期。两款脚轮可搭配使用，通常在一台移动设备上配置两个普通万向轮与两个带刹万向轮，或者两个定向轮加两个带刹万向轮，根据设备的推移转向需求灵活组合，即可实现顺畅推行与可靠驻停的平衡。

　　在建模细节处理上，这套模型完整还原了脚轮的所有结构细节，包括安装板的螺栓沉孔、回转支架的折弯加强筋、轮体的安装轴与轴套、制动踏板的铰接结构与复位弹片位置，所有配合间隙均按照实际生产装配公差预留，可直接用于设备整体装配的干涉检查、运动仿真，也可作为脚轮选型时的结构参考，帮助设计人员快速确认安装空间、匹配安装孔位，避免选型时出现尺寸不匹配的问题。轮体与支架的材质区分清晰，在渲染与工程图导出时可直接赋予对应材质属性，满足不同设计环节的使用需求。
