机器人用12mm钢球万向脚轮结构设计

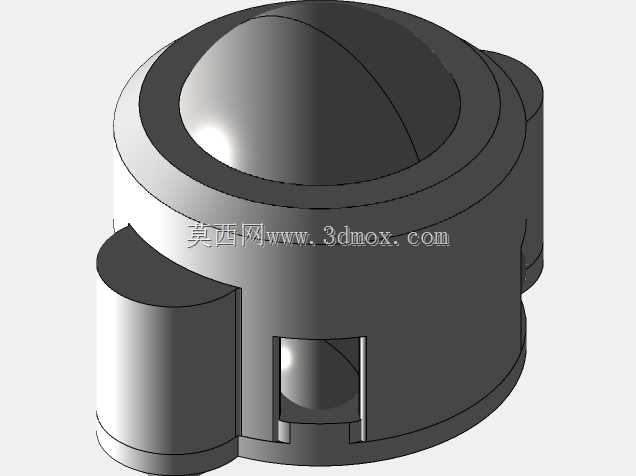

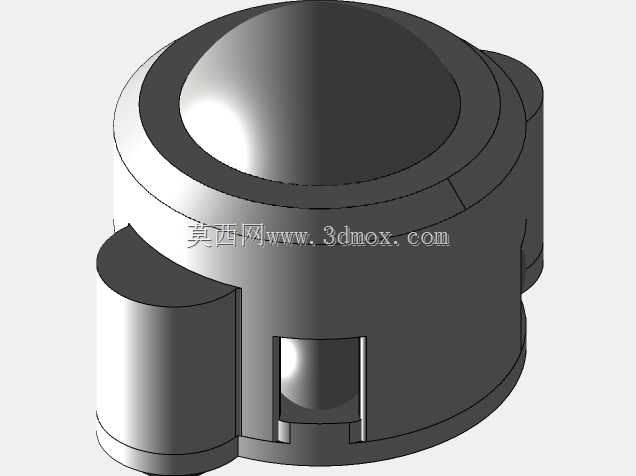

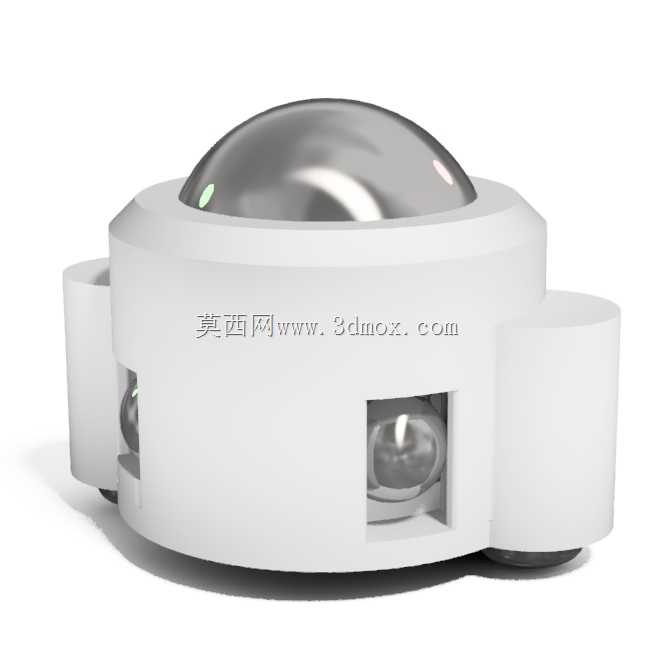

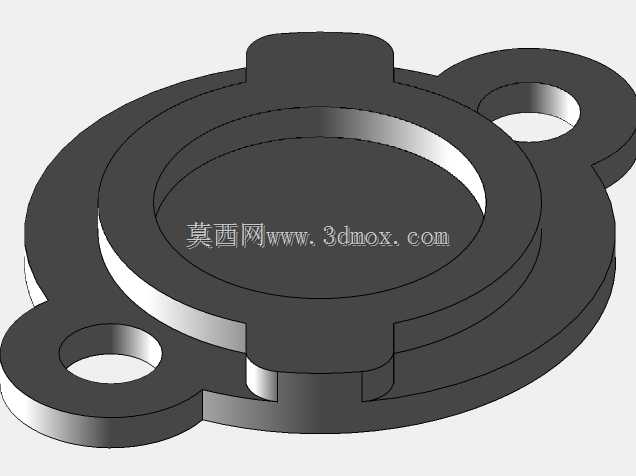

　　这款小型钢球万向脚轮，核心适配小型教育机器人、桌面移动作业平台这类对安装空间、移动顺滑度有较高要求的轻量化移动设备，在实际应用场景里，这类脚轮常作为从动支撑轮搭配差速驱动轮组使用，不需要额外提供动力，仅承担设备局部承重与随动转向功能，能在平整的桌面、环氧地坪、硬质PVC地面等场景下稳定工作，不会出现卡滞、转向阻力过大的问题。从结构设计逻辑来看，这款脚轮采用主承载钢球搭配多颗侧向辅助滚珠的布局，主钢球直径为12mm，整体装配完成后总高度为15mm，安装法兰部分采用双侧带定位凸台的扁平结构，安装孔位可适配M2规格的紧固螺丝，安装时不需要额外预留过多的沉头空间，能直接贴合设备底板安装，整体安装边界控制在直径24mm的圆形范围内，

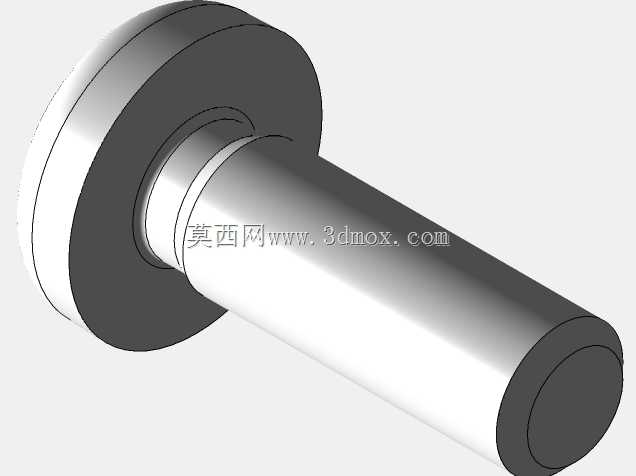

　　不会占用过多的设备内部走线空间。主承载钢球采用高硬度轴承钢材质，表面粗糙度控制在Ra0.8以下，保证滚动时的接触顺滑度，主钢球与外壳之间的承载间隙控制在0.02mm以内，既不会出现钢球晃动导致的设备运行抖动，也不会因为间隙过小出现滚动卡涩的问题。侧向布置的小直径滚珠均匀分布在主钢球的下半周，每颗小滚珠都独立嵌在外壳的定位槽内，一方面承担主钢球的径向限位作用，避免主钢球在受侧向力时出现偏移脱出，另一方面将主钢球与外壳之间的滑动摩擦转化为滚动摩擦，大幅降低脚轮转动时的阻力，实测在1kg承重状态下，脚轮的启动牵引力不超过0.3N，完全能满足小型轻量化机器人的移动需求。外壳部分采用高强度工程塑料注塑成型，壁厚均匀控制在1.5mm，

　　既保证整体结构强度，在2kg静载荷下不会出现塑性变形，又能控制整体重量，单只脚轮总重量不超过5g，不会给小型移动设备增加过多的负载。在实际选型适配时，需要注意这类脚轮的适用承重范围，单轮额定静载荷为1.5kg，动载荷为1kg，不适合在有明显凹凸、颗粒杂质的地面使用，避免硬质颗粒卡入主钢球与辅助滚珠的间隙内，造成滚动卡滞甚至钢球表面划伤。设计建模过程中，所有配合面都做了对应的圆角过渡，没有尖锐的应力集中棱角，外壳的安装定位凸台与设备底板的定位槽配合公差采用H7/g6的间隙配合，安装时能快速定位，不需要反复调整孔位对齐。这类小型万向脚轮相比传统的定向轮加转向支架的结构，整体高度更低，转向时没有额外的回转半径偏移，在小型机器人做原地转向、

　　小半径转弯动作时，不会因为脚轮的转向滞后导致设备走位偏差，非常适合对移动精度有一定要求的小型AGV、教育竞赛机器人、桌面巡检设备使用。另外，这款脚轮的结构没有额外的润滑脂储油腔，采用自润滑的工程塑料与轴承钢配对，日常使用不需要额外加注润滑脂，维护成本极低，在无尘车间的小型搬运设备上也能使用，不会出现润滑脂渗漏污染作业环境的问题。建模时所有零件的参数都做了全关联设计，如果需要调整主钢球尺寸适配不同的承重需求，只需要修改主钢球直径参数，对应的外壳定位槽、辅助滚珠位置、安装法兰尺寸都能自动更新，能大幅缩短同系列不同规格脚轮的设计周期。
