榨汁机用传动离合器结构设计

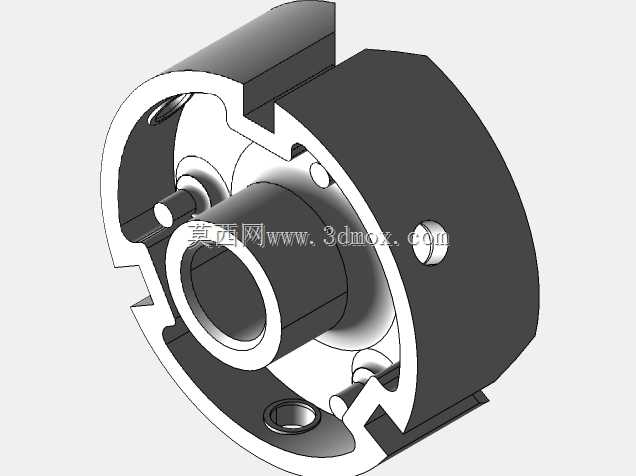

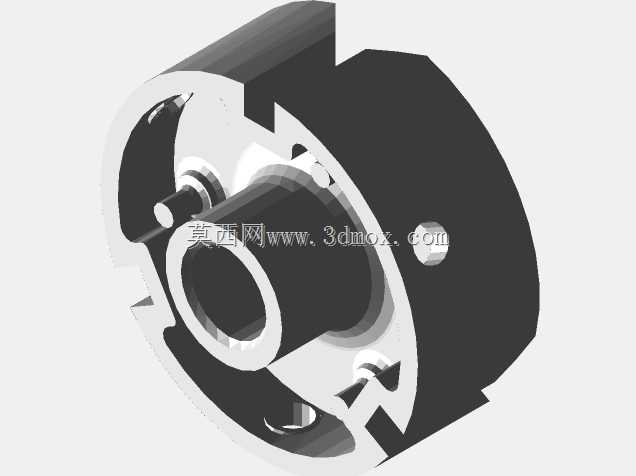

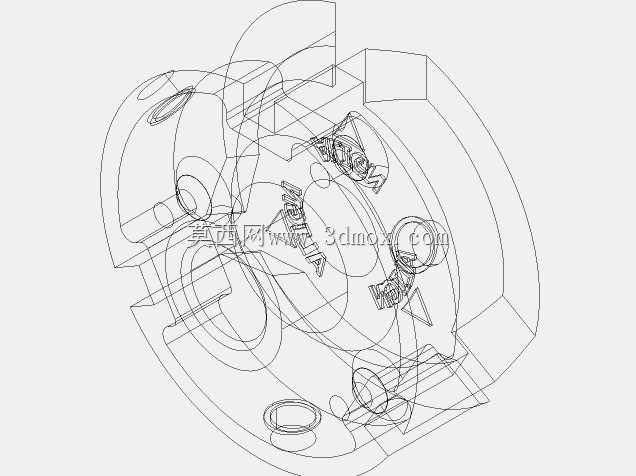

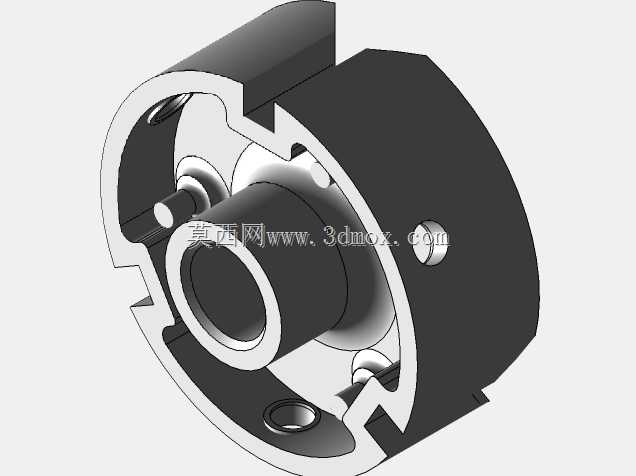

　　这款离合器是家用榨汁机动力传输路径上的核心离合部件，主要承担电机输出端与刀组输入端之间的动力接合、过载脱开的功能，在日常榨汁作业中，当用户投料过多、食材卡滞导致刀组负载超过设计阈值时，离合器会自动断开动力传输，避免电机堵转烧毁，同时也能在设备启停阶段缓冲传动冲击，延长刀组轴承与电机轴的使用寿命。从结构设计逻辑来看，该部件采用端面齿嵌合的离合形式，外壳为带定位缺口的圆柱腔体结构，腔体内部预留了三个周向均布的圆柱销安装位，用来装配弹性顶销与离合动片，中心的通孔为输入轴安装孔，孔壁做了公差带为H7的精加工处理，保证和电机输出轴的配合间隙控制在0.02mm以内，避免高速运转时出现轴系跳动。外壳外侧的三个凸耳结构是安装定位基准，

　　凸耳上的沉孔用来穿设固定螺钉，将离合器静端固定在电机支架的安装面上，三个安装孔的中心距公差控制在±0.05mm，保证装配后静端齿盘和电机轴的同轴度，减少运转时的偏心振动。从安装边界来看，该离合器整体外径为62mm，轴向总装配长度为38mm，中心安装孔直径为8mm，适配市面主流800W功率段的家用榨汁机电机输出轴，安装时需要保证动端齿盘和刀组输入端的齿盘啮合间隙在0.3mm-0.5mm之间，间隙过小会导致离合接合时出现硬冲击，加速齿面磨损，间隙过大则会出现动力传输打滑、打齿异响的问题。设计时在离合动片的背面预留了弹簧安装腔，装配的圆柱螺旋压缩弹簧刚度经过匹配计算，当传递扭矩超过1.2N·m时，齿面的轴向分力会克服弹簧预紧力，

　　推动动片后退脱开啮合，实现过载保护，弹簧的预紧量可以通过腔体内的调整垫片进行微调，适配不同功率档位的机型需求。部件的外壳采用玻纤增强尼龙材质注塑成型，在保证结构强度的同时降低部件自重，内部的嵌合齿、传动销采用304不锈钢粉末冶金工艺加工，齿面做了硬化处理，表面硬度达到HRC42-48，能够承受频繁接合的磨损，同时满足食品接触部件的防锈要求。在实际应用场景中，这类离合器除了用在榨汁机上，也可以适配同功率段的料理机、破壁机等小型厨电的传动系统，设计时特意将外部安装凸耳的缺口做成通用尺寸，不需要额外修改模具就能适配不同品牌机型的电机支架安装位，减少了衍生型号的开模成本。建模过程中对所有配合面都做了装配干涉检查，

　　尤其是动片在腔体内的轴向滑动行程，预留了2.5mm的脱开行程，保证过载时齿盘能够完全脱开，不会出现半啮合的磨齿状态，同时对所有棱角位置都做了R0.5mm的圆角处理，避免注塑成型时出现应力集中，也减少装配过程中锐边划伤的风险。中心孔的键槽宽度为3mm，和电机轴上的平键配合，传递扭矩时不会出现周向打滑，键槽的位置度公差控制在0.03mm以内，保证装配后键的受力均匀，避免长期使用后出现键槽崩裂的问题。周向分布的三个顶销孔深度为12mm，销孔和外圆的同轴度公差为0.02mm，保证顶销在孔内滑动顺畅，不会出现卡滞导致离合失效的问题。
