锡铅焊剂手动推注式手持注射器

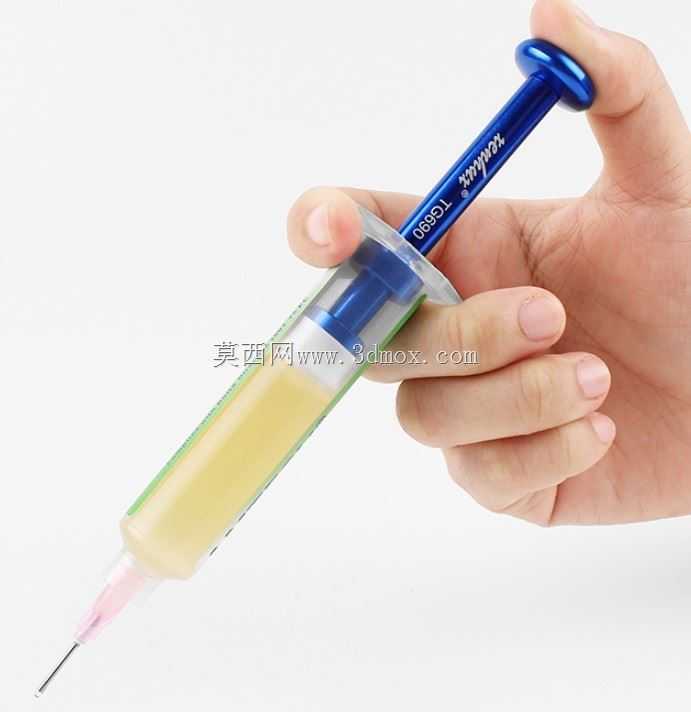

　　在电子组装、线束焊接、PCB板返修这类精细焊接作业场景里，锡铅焊剂的定量供给一直是影响焊点质量的关键环节，传统的毛刷蘸取、焊锡丝内置助焊剂的方式，很难应对引脚间距小于1mm的密脚芯片、屏蔽罩边角、线束压接端这类需要精准定点施加焊剂的工位，这款推注式焊剂注射器就是针对这类精细作业场景设计的定量供给工具。从结构设计逻辑来看，整体采用针筒式直推结构，没有复杂的棘轮或者气压驱动组件，核心部件分为推柄、活塞、储料筒、针头四个部分，推柄做了加宽的指压端设计，拇指按压时的接触面积足够大，长时间连续作业也不会出现局部压痕，配合筒身两侧的翼型挡边，食指和中指可以稳定搭在挡边位置，单手握持时的受力点完全贴合人手自然握持的姿态，

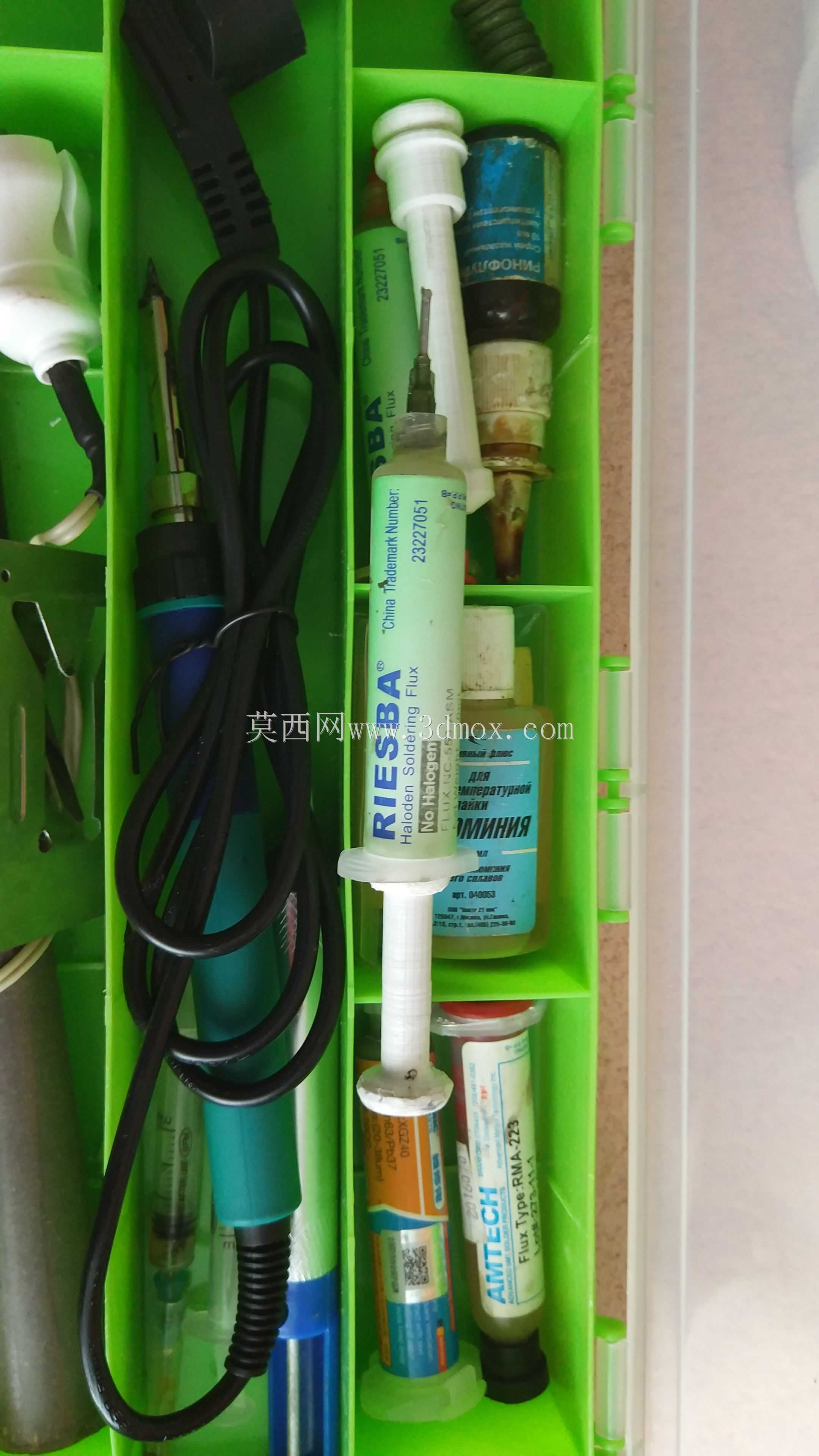

　　不需要刻意调整手型就能完成推注动作，作业时的手腕可以保持自然放松状态，降低长时间精细操作的疲劳感。储料筒采用透明高分子材质制作，筒身内壁做了镜面抛光处理，活塞和筒壁的配合间隙控制在0.02mm以内，既可以保证推注时活塞滑动顺畅无卡顿，又能避免粘稠状的锡铅焊剂从活塞边缘渗漏，透明筒身可以直接观察内部焊剂的剩余存量，不需要拔出活塞就能判断是否需要补充焊剂，作业过程中可以随时调整推注力度，避免一次性挤出过多焊剂污染周边的元器件。针头部分采用可替换式的鲁尔接头设计，标配的针头内径为0.5mm，针对不同的作业场景可以更换不同内径的针头，比如给BGA芯片底部施加焊剂时可以换成0.2mm的超细针头，给大面积焊盘涂覆时可以换成1.

　　2mm的粗针头或者扁口针头，接头的密封性能经过验证，推注压力达到0.3MPa时也不会出现焊剂从接头位置渗漏的情况。从尺寸边界来看，整体握持长度控制在120mm左右，最大外径为18mm，储料筒的有效容积为10cc，单次满料状态可以满足普通电子返修工位连续2-3小时的作业需求，整体重量不到20g，单手握持时不会有明显的坠手感，在狭窄的设备机箱内部作业时，18mm的筒身外径可以轻松穿过设备内部的线束间隙，抵达深度在80mm以内的焊接点位，不会因为工具尺寸过大被周边零部件干涉。设计过程中特意规避了金属部件和焊剂的直接接触，除了针头采用不锈钢材质之外，其余和焊剂接触的部件全部采用耐松香腐蚀的高分子材料，

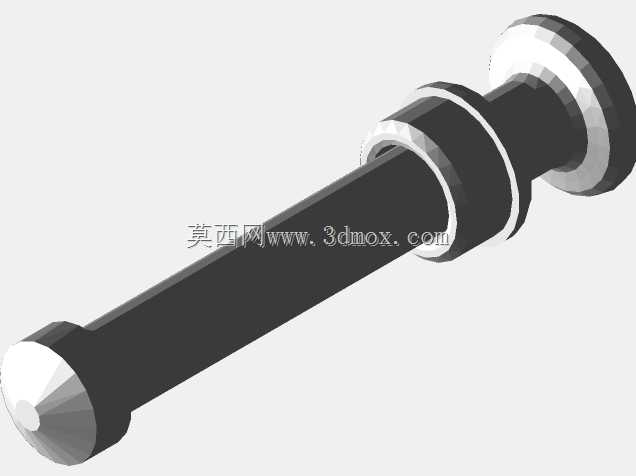

　　避免长期使用后金属部件被焊剂腐蚀产生杂质，污染焊剂进而影响焊点的可靠性，活塞端部的密封胶圈采用耐溶剂材质，长期接触松香基锡铅焊剂也不会出现溶胀、硬化的问题，整体使用寿命可以达到万次以上的推注循环。实际作业过程中，这款工具的推注阻尼经过调校，每毫米推进行程对应的焊剂挤出量稳定在0.02cc左右，操作人员可以通过控制推柄的推进距离精准控制焊剂的施加量，不会出现用力过大导致焊剂喷溅的问题，针对不同粘度的锡铅焊剂，活塞的滑动阻力可以通过调整推柄和活塞杆的配合紧度进行微调，适配从液态助焊剂到膏状焊锡膏的不同物料，除了锡铅焊剂之外，也可以用来涂覆导热硅脂、结构胶、阻焊绿油等电子组装常用的膏状、液态物料，适用场景覆盖电子组装、首饰焊接、线束加工、模型制作等多个需要定量涂覆粘稠物料的领域。和常见的气压式焊剂 dispenser 相比，这款手动推注式结构不需要外接气源，也不需要供电，完全依靠手动操作，适合外出返修、野外作业、小型维修工位这类没有配套气源和电源的场景，整体结构没有易损的电子元件和气动密封件，日常维护只需要在使用完毕后把剩余焊剂推出，用酒精擦拭筒身和针头即可，不需要定期更换密封件或者校准气压参数，维护成本极低，对于小批量生产、维修类的工位来说，实用性远高于复杂的气动供给设备。
