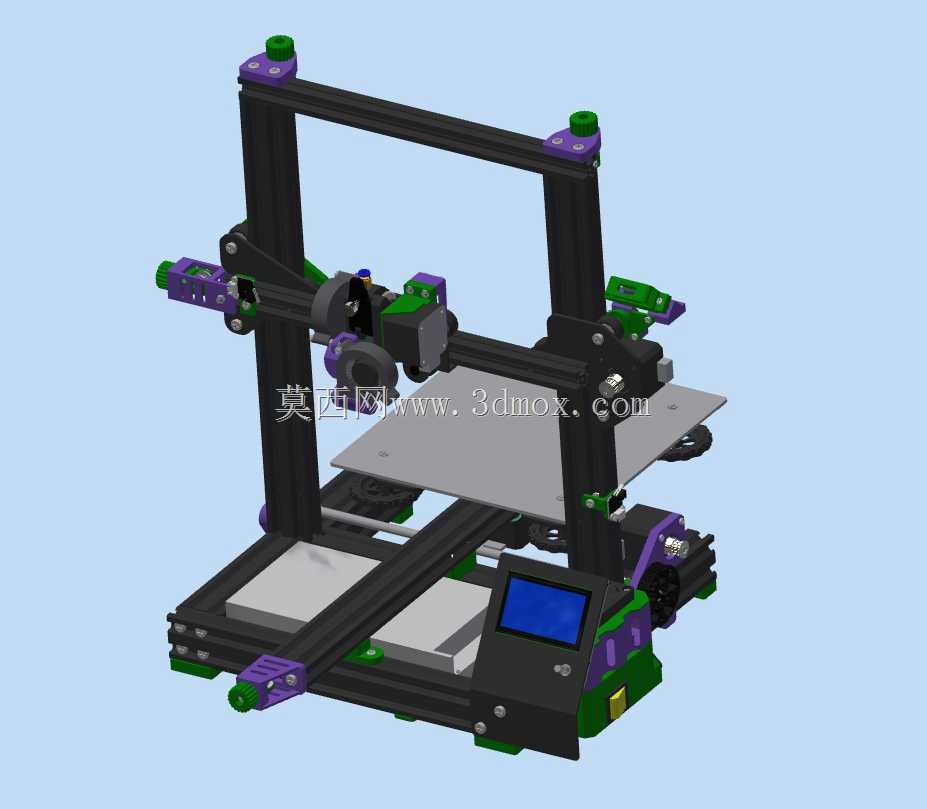

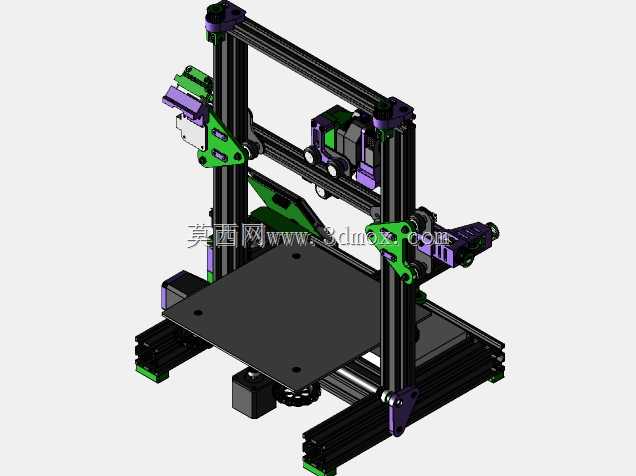

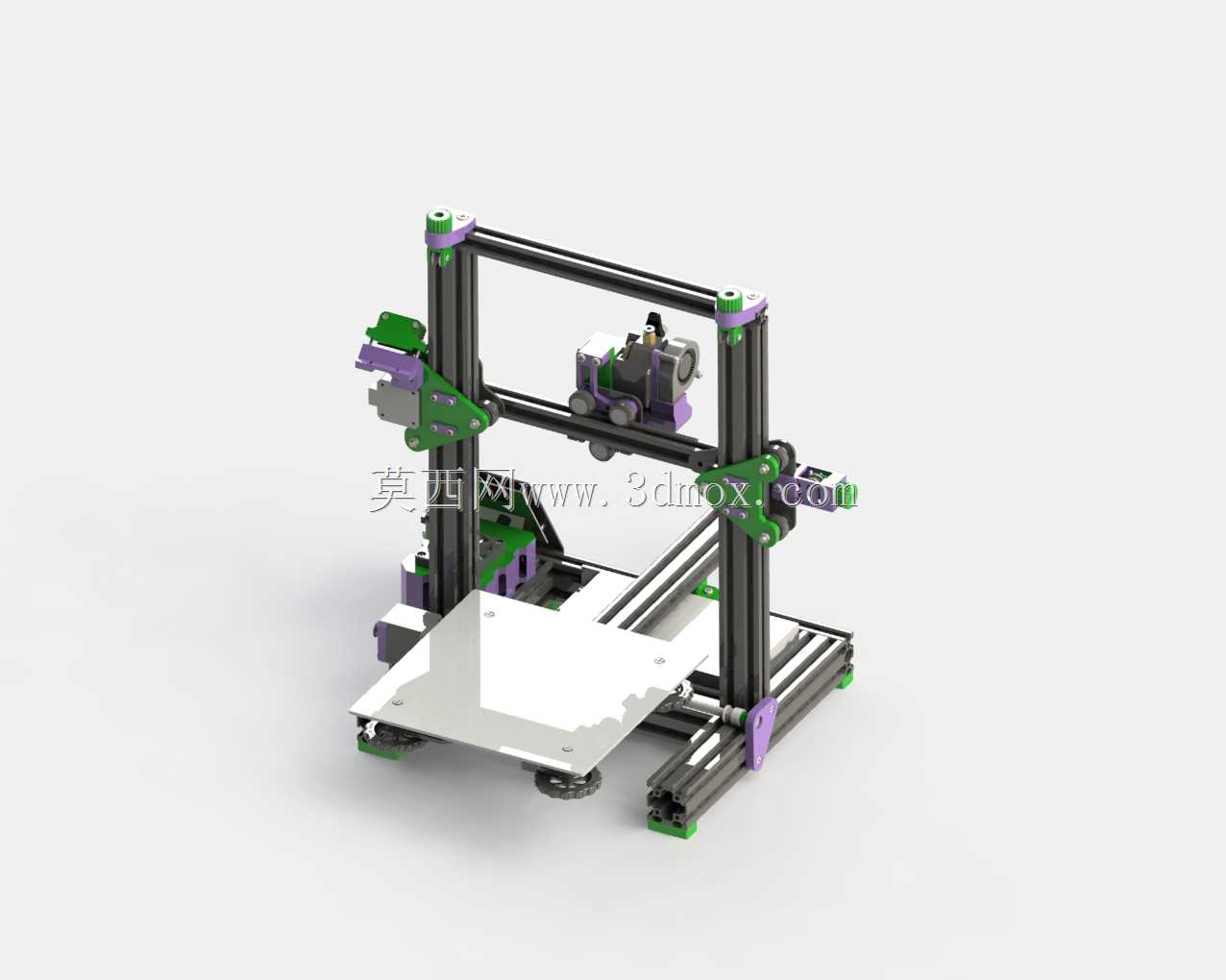

单电机皮带传动Ender3Z轴升级结构

　　桌面级FDM3D打印设备的Z轴传动精度，直接决定了层纹表现、层高一致性以及长时间打印的走位稳定性，传统Ender3机型采用的双丝杆Z轴结构，虽然具备一定的自锁能力，但长期使用后容易出现两侧丝杆不同步、丝杆磨损产生回程间隙、联轴器松动导致Z向偏移等问题，不少玩家和小型工坊在设备改造时，会选择皮带传动的Z轴方案来规避上述缺陷。这套单电机驱动的皮带传动Z轴结构，就是针对原有Ender3系列机型的安装位做的适配改造，不需要对原有铝型材机架做打孔、切割等破坏性改动，所有安装点位都匹配原厂2020铝型材的槽位尺寸，替换原有Z轴组件即可完成升级。

　　从实际应用场景来看，这套结构既适合个人玩家对老旧Ender3机型做性能升级，也适合小型3D打印服务工坊批量改造设备，降低长期运维的调校成本。日常打印PLA、PETG、ABS等常用耗材时，皮带传动的缓冲特性可以抵消部分电机运转带来的高频振动，减少Z轴方向的振纹，尤其是在0.1mm及以下层高的高精度打印场景下，同步带的匀速传动特性可以避免丝杆传动的周期性进给误差，让每层的堆叠厚度更均匀。相比双丝杆结构需要定期给丝杆上润滑脂、调校两侧丝杆同轴度的维护需求，皮带传动Z轴的日常维护只需要定期检查皮带张紧度即可，运维难度大幅降低，适合多设备同时运转的工坊场景减少人工维护投入。

　　功能特性上，这套结构采用单电机居中布置的驱动方案，动力通过同步带同时传递到两侧Z轴的传动轮，从根源上避免了双电机驱动的不同步问题，也省去了双电机需要做电流匹配、走位校准的步骤。传动带选用的是和XY轴同规格的GT2同步带，传动精度可以达到0.01mm级别，完全满足桌面级FDM打印的精度需求，同时皮带本身具备一定的张紧调节余量，两侧的张紧轮都预留了调节槽位，不需要额外拆解结构就可以完成皮带张紧度的调整。X轴的滑车组件直接固定在两侧的同步带固定座上，随皮带做上下Z向运动，滑车的导向依靠原有铝型材上的直线导轨（或光轴）完成，导向间隙可以通过滑车上的偏心螺母调节，保证上下运动无卡顿、无晃动。打印平台采用的是和原厂尺寸匹配的安装位，可以直接替换原有热床平台，不需要重新打孔适配，平台的调平螺母位置也和原厂一致，支持手动调平以及自动调平传感器的加装。

　　设计思路上，这套结构优先考虑了安装兼容性，所有的安装孔位都严格对齐Ender3原厂2020铝型材机架的槽距，顶部的电机安装座直接卡在两根竖向铝型材的顶端，不需要额外做支撑结构，底部的惰轮固定座同样卡在铝型材底端，整体装配不需要复杂的工装辅助，只需要内六角扳手就可以完成全部组装。结构件的受力分布做了针对性优化，电机输出轴的受力方向和皮带拉力方向平行，避免了径向力对电机轴承的额外磨损，两侧同步带的传动路径完全对称，保证X轴滑车上下运动时两侧受力均匀，不会出现倾斜卡滞的问题。考虑到皮带传动本身没有自锁特性，设计时在电机选型上匹配了带断电自锁的步进电机，避免设备断电后Z轴滑车下滑撞坏打印件或者热床，同时电机的扭矩参数经过匹配，足以带动X轴滑车、挤出机构、打印耗材的总重量，高速抬升Z轴时不会出现丢步问题。

　　安装边界方面，这套结构完全适配标准尺寸的Ender3机型机架，竖向铝型材的长度不需要改动，组装完成后Z轴的有效行程和原厂保持一致，不会压缩原有打印空间，X轴的横向运动范围也不会因为Z轴结构的改动产生干涉。所有外露的传动部件都预留了防护安装位，可以加装防尘罩避免打印过程中产生的碎屑落到同步带或者传动轮上，延长传动部件的使用寿命。布线槽位沿着铝型材槽口布置，电机的线缆可以顺着型材槽走到设备底部的控制板位置，不会和运动部件产生剐蹭，也不需要额外延长原有电机线缆，适配原厂的控制板接线定义，刷入对应固件后就可以直接使用，不需要做复杂的参数调试。

　　实际使用过程中，这套结构的Z轴运动速度可以比原厂丝杆结构提升30%左右，打印时的Z轴抬升速度更快，减少打印头在非打印区域的停留时间，降低拉丝概率，同时因为皮带传动的反向间隙几乎为零，做Z轴归位时的重复定位精度更高，多次归位的误差可以控制在0.005mm以内，对于需要多次中途换料、长时间连续打印的场景，稳定性表现优于传统丝杆结构。针对高速打印场景，这套结构的刚性也做了加强，X轴滑车的固定座采用了多点位锁紧设计，高速运动时不会产生共振，配合皮带的吸振特性，高速打印时的Z向振纹明显比丝杆结构更轻微。
