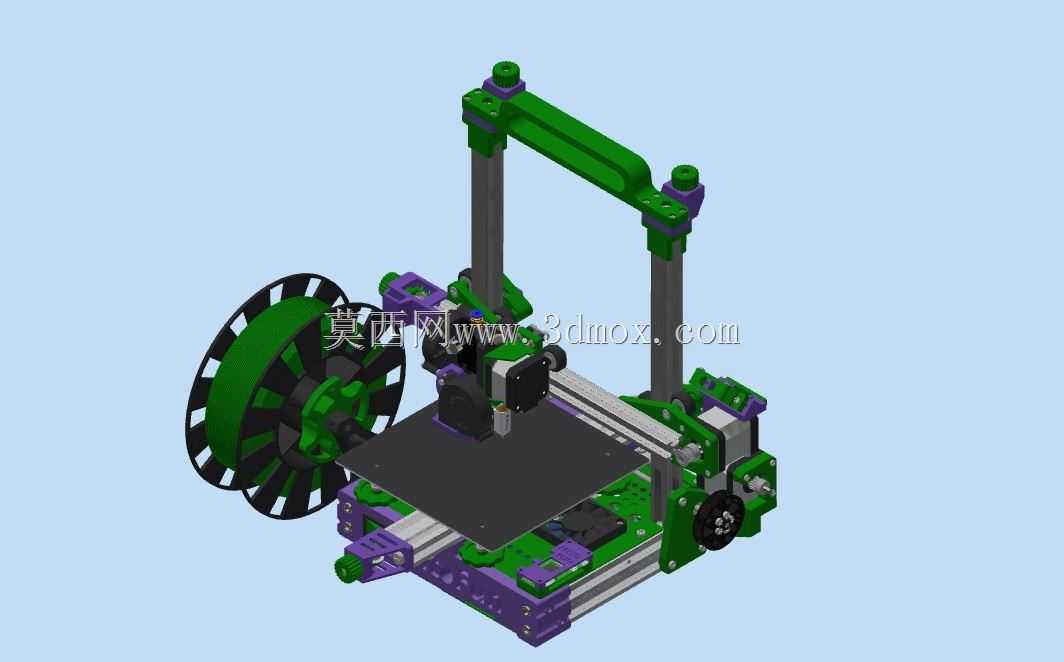

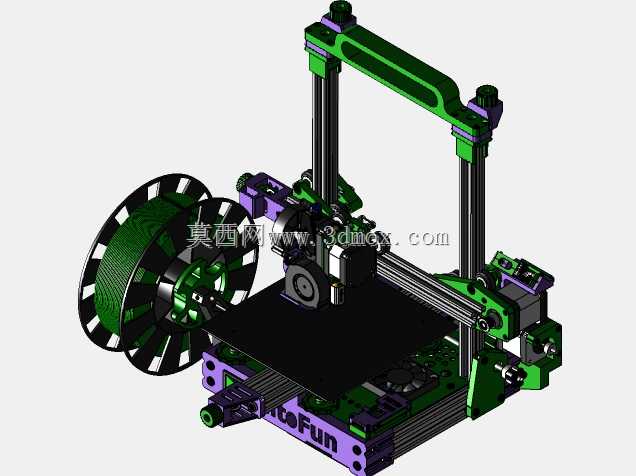

改装版桌面级FDM熔融沉积成型设备结构

　　这套结构针对桌面级FDM成型场景做了定向优化，核心适配个人创客工作室、小批量手板打样、教学实训三类常见使用场景，日常可承担PLA、PETG等常规熔融耗材的成型作业，也能通过简单调整适配柔性耗材的打印需求。从功能特性来看，结构上对原有机型的运动组件做了针对性调整，X轴运动副采用线轨配合滑块的导向结构，相比传统光杆导向降低了运动阻尼，挤出端的安装座做了加强处理，可兼容近程挤出组件的安装，有效减少耗材送料过程中的阻力波动，提升回料动作的响应速度，降低打印过程中的拉丝、漏料缺陷概率。热床平台采用独立的Y轴运动布局，平台调平结构预留了多点调节的安装位，配合自动调平传感器的安装位，可实现打印前的床面自动校准，无需人工反复调试调平螺母，

　　大幅降低设备的前期调试门槛。机架部分采用标准工业铝型材拼接成型，所有连接点位都设计了对应的角码与锁紧螺丝安装位，装配时无需额外做焊接、粘接等不可逆加工，用户可根据自身需求调整型材的裁切长度，拓展设备的成型幅面，也方便后期对磨损部件做单独更换，降低长期使用的维护成本。Z轴采用双丝杆配合双光杆的导向结构，两侧的丝杆同步带轮做了张紧结构设计，可通过调整张紧轮的位置消除传动间隙，避免Z轴运动过程中出现层纹偏移、平台倾斜等问题，保证大尺寸模型打印时的层间对齐精度。设计思路上优先考虑了桌面设备的安装边界，整体结构的横向、纵向占用空间控制在常规桌面可容纳的范围内，设备后侧预留了走线槽与控制板的安装空间，所有线缆都可通过型材的内置槽位排布，

　　避免运动过程中线缆剐蹭运动部件造成打印故障。挤出端的散热结构做了分体设计，喉管散热区与模型冷却风道相互独立，喉管部分采用独立的散热风扇直吹，保证耗材在喉管内保持固态，避免提前熔融造成堵头；模型冷却风扇的风道做了导流优化，可将气流集中吹向喷嘴下方的耗材挤出位置，快速冷却刚挤出的熔融耗材，减少悬垂结构打印时的下垂变形。设备左侧预留了耗材架的安装位，可安装大卷径的耗材盘，耗材进料路径做了顺滑的导向处理，避免耗材在送料过程中出现弯折、卡滞。运动部分的同步带都设计了独立的张紧调节结构，用户无需拆解设备主体即可调整同步带的张紧度，长期使用后出现皮带松弛时可快速完成调试，保证运动精度。所有的传动部件都预留了润滑维护的操作空间，

　　日常保养时可直接对线轨、丝杆加注润滑脂，无需大范围拆解设备外壳。从安装边界来看，设备底部预留了减震脚垫的安装孔位，可搭配橡胶脚垫减少打印过程中运动部件产生的振动传递到桌面，降低运行噪音，同时避免设备高速运动时出现移位。控制部分的安装位可兼容常规的开源控制板，预留了显示屏、急停开关的安装位置，用户可根据自身需求选择不同的控制方案，无需对主体结构做二次修改。喷嘴部分采用快拆式的热端结构，更换不同口径喷嘴时无需拆解整个挤出组件，可快速完成喷嘴更换，适配不同层厚、不同打印速度的作业需求，比如打印大尺寸模型时更换大口径喷嘴提升打印效率，打印精细小零件时更换小口径喷嘴保证细节精度。整个结构的所有零件都做了安装避让设计，装配过程中不会出现零件干涉的问题，每个连接点位的螺丝孔位都做了对位设计，新手用户也可按照装配顺序完成整机组装，无需额外做孔位的二次加工。
