直径1200毫米六辐绳轮结构设计

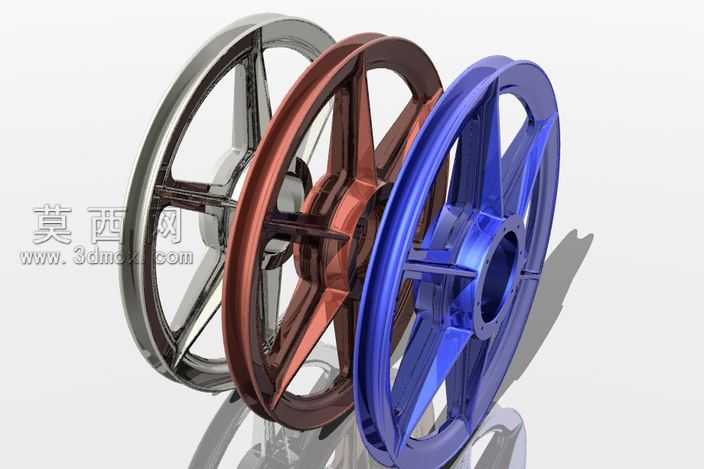

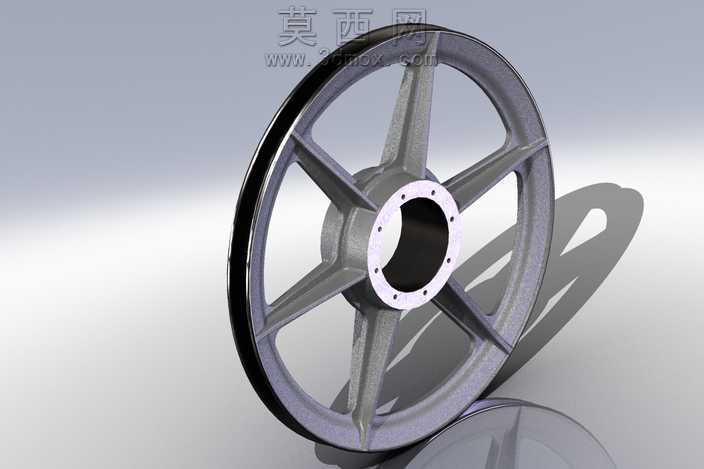

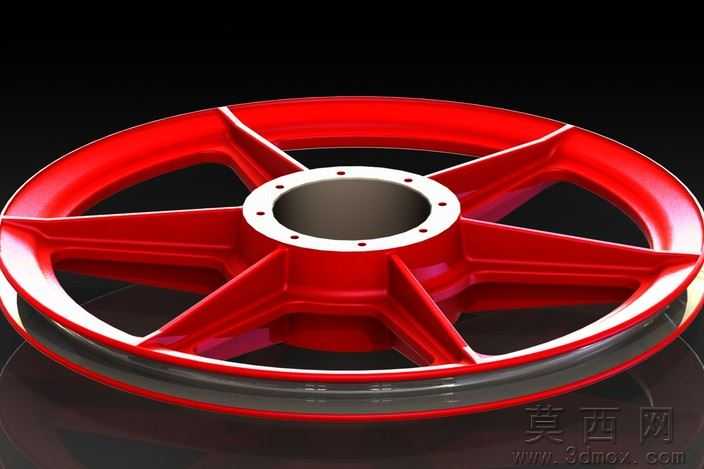

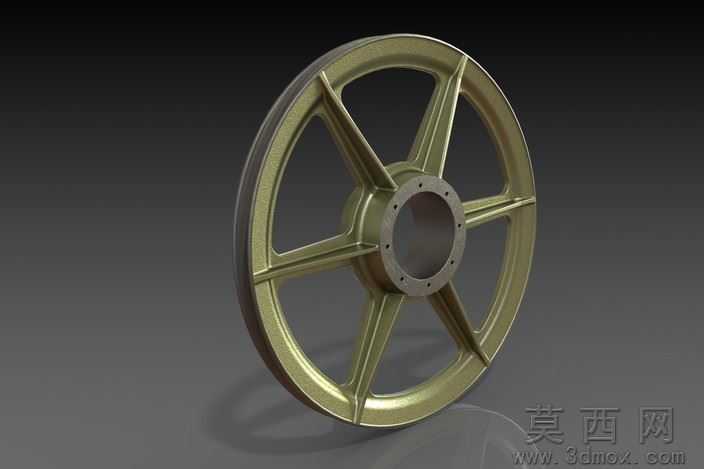

本作品为绳轮类传动零部件的三维建模设计成果，建模阶段围绕1200毫米的绳轮直径参数展开整体结构规划，首先确定轮体的核心组成部分，分别为外圈与绳索接触的轮缘、中心用于安装固定的轮毂、连接轮缘与轮毂的六根辐射状辐条，各部分比例经过反复校核，确保结构受力均匀、运行稳定性达标。建模过程中先绘制中心轮毂的基准草图，精准定位轮毂上的一圈安装孔位，每个孔位的孔径、孔间距均按照传动安装的标准规范设定，保证后续装配时能够与对应传动轴、紧固件完美适配。随后绘制六根辐条的截面轮廓，采用变截面的流线型结构设计，从轮毂连接处向轮缘方向平滑过渡，既保证辐条的结构强度，能够承受传动过程中的扭矩与载荷，又尽可能减少不必要的材料冗余，降低轮体整体重量。轮缘部分采用带限位挡边的结构设计，挡边高度经过合理计算，能够有效防止传动绳索在运行过程中从轮槽内脱出，轮槽的弧度与绳索直径匹配，保证绳索与轮面的接触面积充足，减少运行过程中的磨损。材质与渲染阶段，针对不同部件的使用场景赋予对应材质，轮缘部分赋予高硬度耐磨金属材质，表面做抛光发黑处理，呈现出耐磨件特有的哑光金属质感，能够直观体现其耐摩擦、抗损耗的使用特性；辐条与轮毂部分赋予铸钢材质，表面带有细微的铸造肌理质感，还原铸件的真实外观效果；中心安装孔的配合面做精加工质感处理，突出安装面的精度要求。渲染时采用柔和的影棚光源，从多个角度打光凸显轮体的结构层次，地面投射出清晰柔和的阴影，完整呈现绳轮的立体形态与各部分结构细节。设计思路上，该绳轮主要用于大载荷的绳索传动场景，六辐对称的结构设计能够让轮体在高速转动时保持良好的动平衡，避免出现偏心晃动的问题；轮毂处的法兰式安装结构，能够提升轮体与转轴的连接刚性，减少传动过程中的应力集中；整体结构在满足强度要求的前提下优化了各部分的壁厚，兼顾了结构可靠性与轻量化需求，可直接用于传动系统的装配模拟、工程出图以及后续的加工生产参考。
