内燃机活塞连杆组件三维结构设计

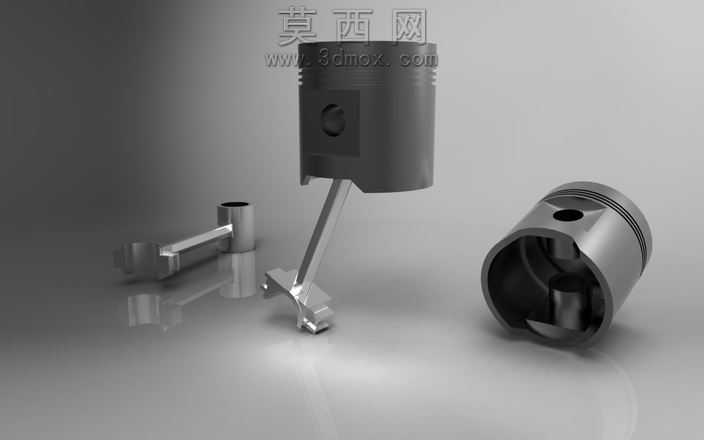

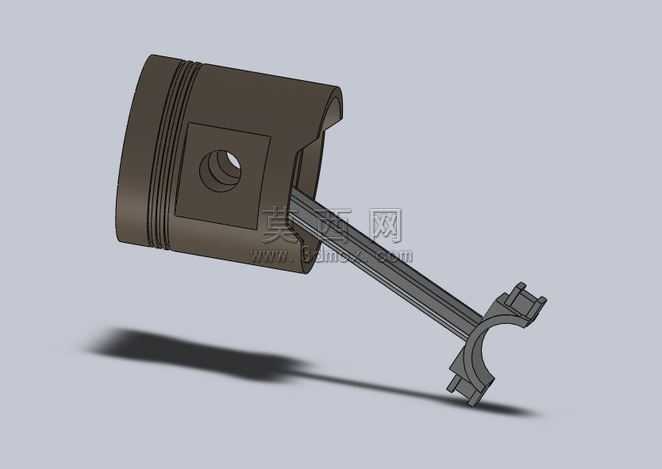

本作品为内燃机核心动力传递组件活塞连杆的三维参数化设计模型，采用SolidWorks完成全流程建模与装配设计，完整还原了活塞连杆总成的真实结构与装配关系。建模过程中首先针对活塞主体进行结构拆解，依次完成活塞顶部燃烧室轮廓、活塞环槽密封结构、活塞销座孔定位结构的特征绘制，通过拉伸、旋转、切除等基础建模命令构建活塞基体，对活塞销孔处的应力集中区域做了圆角过渡处理，还原了活塞裙部的型线设计特征，保证活塞在气缸内往复运动的结构合理性。连杆部分采用分体式结构建模，分别完成连杆小头、杆身、连杆大头端盖的独立特征构建，杆身采用变截面工字梁结构设计，在保证结构强度的前提下降低组件整体重量，连杆大头的剖分定位结构、螺栓连接孔位都严格按照机械设计标准进行参数匹配，确保与活塞销、曲轴曲柄销的装配公差符合设计规范。装配阶段采用自下而上的装配逻辑，依次添加活塞销、活塞、连杆、连杆端盖的配合约束，通过同轴心、重合、距离等配合命令完全还原组件的实际运动自由度，可直观演示活塞往复运动带动连杆摆动、将直线运动转化为曲轴旋转运动的动力传递过程。材质与渲染阶段，为活塞部件赋予铸铝合金材质，还原铝合金活塞哑光金属质感与表面细微的加工纹理，为连杆部件赋予锻钢材质，添加表面氧化处理的深灰金属质感，通过场景光源布置投射出组件的真实阴影，突出各部件的结构轮廓与装配层次，清晰展现活塞环槽、销孔油道、连杆螺栓位等细节结构。整个设计过程严格遵循内燃机曲柄连杆机构的设计规范，各部件的尺寸比例、结构形式都参考通用小排量内燃机的实际参数设定，模型无特征缺失、无装配干涉，可用于动力系统结构教学、运动仿真演示、零部件有限元分析前处理等场景，完整呈现了活塞连杆组件从零件建模到装配验证的全流程设计思路。
