光学实验光谱检测光路装置三维结构

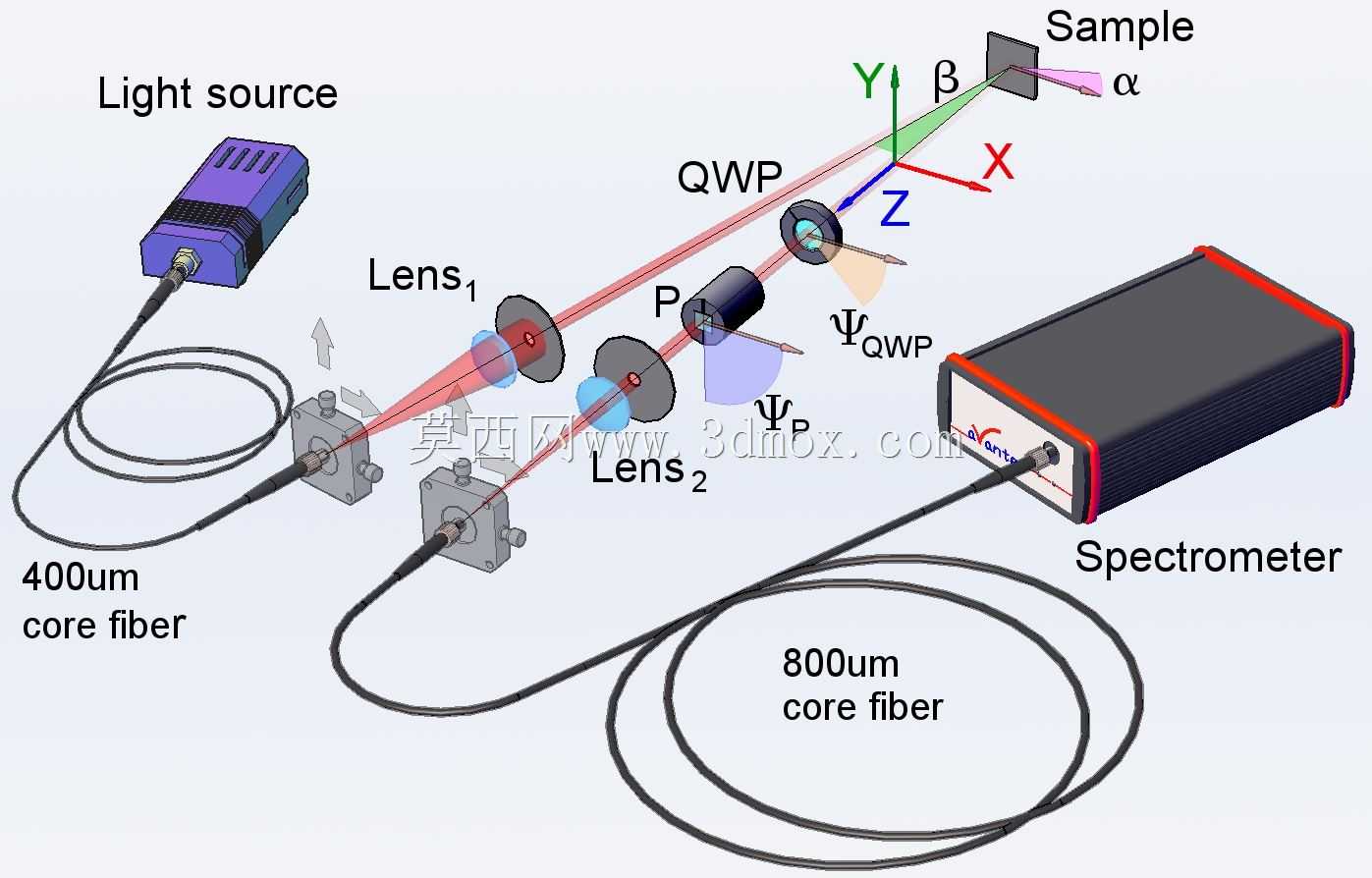

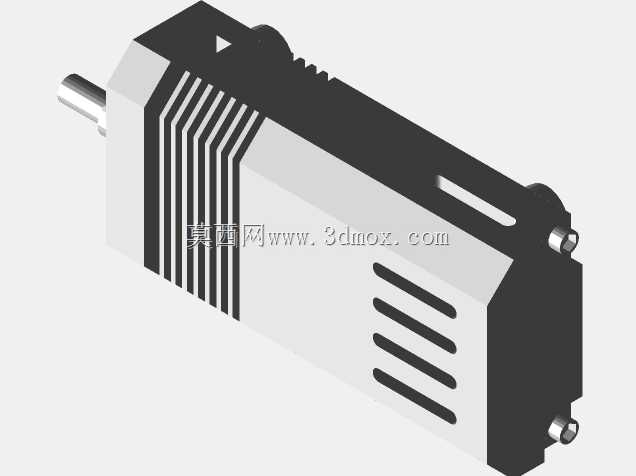

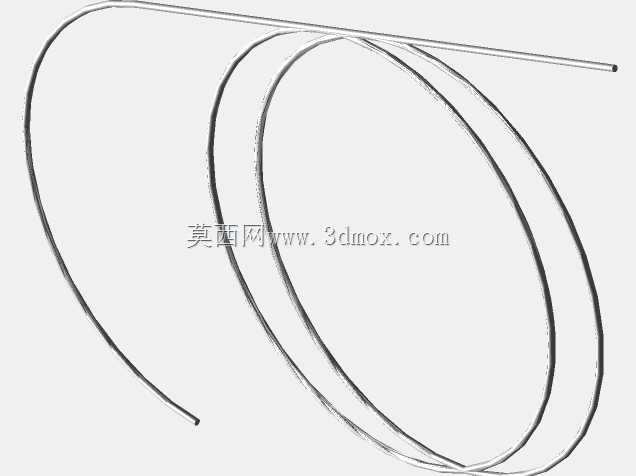

　　这套三维结构还原的是典型的微区偏振光谱检测实验光路，日常多用于材料光学特性表征、纳米结构偏振响应测试、薄膜样品反射/透射光谱采集这类实验室场景，做材料学、光学方向的实验人员对这套排布逻辑不会陌生。整套装置的核心逻辑是从光源端输出稳定宽谱光，经过光路调制后打到待测样品表面，再将携带样品光学信息的出射光导入光谱仪完成信号采集，所有光学元件的排布都严格遵循同轴光路的校准要求，避免出现光路偏折带来的信号损耗。从结构排布来看，光源端采用400um芯径的传能光纤输出，这类芯径的光纤既能保证足够的光通量输出，又能配合后续透镜组实现光斑尺寸的精准调控，光纤输出端直接对接第一片准直透镜，将光纤出射的发散光调整为平行光，

　　这一步的同轴度校准是整个光路调试的基础，一旦准直透镜的光轴与光纤出射光轴存在偏角，后续所有元件的光路都会出现偏移，直接导致样品面的光斑不均匀，最终采集到的光谱信噪比大幅下降。平行光输出后首先经过偏振片组，这里的偏振元件包含线偏振片与四分之一波片，线偏振片负责将入射光调整为固定偏振方向的线偏振光，四分之一波片则可根据测试需求将线偏振光转换为圆偏振光或者椭圆偏振光，两个元件都设计了独立的旋转调节安装座，可360度旋转调整偏振方位角，安装座的定位台阶与光学元件的外径采用间隙配合，方便实验人员根据测试波长更换对应规格的波片与偏振片，不需要重新拆解整个光路支架。偏振调制后的平行光经过第二片聚焦透镜，将平行光汇聚到样品台的待测区域，

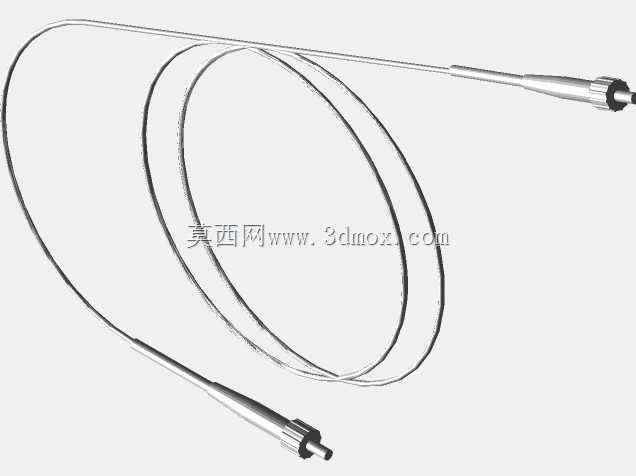

　　这片透镜的焦距选择直接决定了样品面的最小光斑尺寸，结构设计时预留了透镜沿光轴方向的滑动调节行程，可通过调整透镜与样品台的距离改变光斑大小，适配不同尺寸的待测样品，小到微米级的纳米结构样品，大到厘米级的块体材料样品都能通过调整透镜位置实现光斑匹配。样品台采用可二维倾斜调整的结构，可分别调整样品表面与入射光轴的夹角α、以及样品法线与探测光路的夹角β，满足反射光谱、透射光谱、角分辨光谱等不同测试模式的角度调整需求，台面上预留了标准样品装夹的螺纹孔位，可直接固定商用的样品片、薄膜夹具或者温控样品台，不需要额外加工转接件。探测端采用800um芯径的大芯径光纤，大芯径设计是为了尽可能多的收集样品表面的散射/反射光，提升弱信号测试时的采集效率，

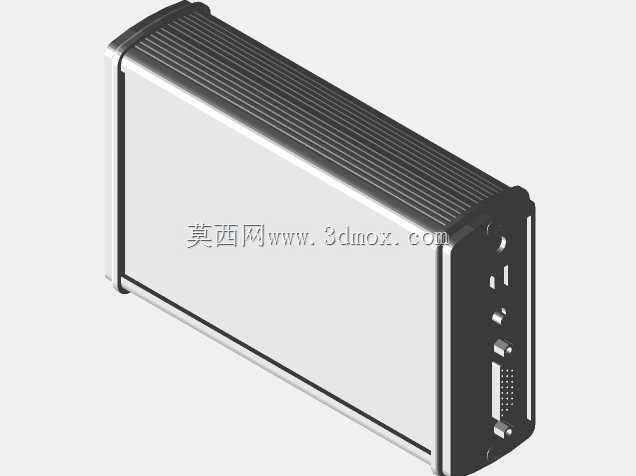

　　光纤的接收端同样配有调整支架，可沿圆弧导轨调整接收角度，与样品台的角度调整配合，实现不同出射角度的光信号采集，光纤另一端直接对接光谱仪的输入接口，光谱仪采用卧式放置结构，底部预留了与光学平台固定的安装孔位，避免实验过程中设备震动带来的光纤接口松动。所有光学元件的安装支架都采用标准光学平台适配的底座尺寸，底座的安装孔距符合常规光学面包板的螺纹孔排布，可直接固定在标准光学平台上，各支架的高度都经过统一校准，保证所有元件的光轴处于同一水平高度，不需要额外垫高调整。整套结构的安装边界完全适配常规1.2m*0.8m尺寸的小型光学面包板，所有元件之间的预留间隙都满足手动调节的操作空间，不会出现调整某一个元件时被相邻部件遮挡的问题，光纤的走线预留了足够的弯曲半径，避免光纤过度弯折导致的传输损耗增加，尤其是探测端的大芯径光纤，弯曲半径严格控制在光纤直径的15倍以上，保证光传输效率。做这类光路的三维建模时，最需要注意的就是各光学元件的通光中心同轴度，以及调节机构的运动行程是否存在干涉，比如偏振片旋转时是否会碰到相邻的透镜座，透镜沿光轴滑动时是否会与偏振片支架产生位置冲突，样品台倾斜调整时是否会遮挡入射或者出射光路，这些细节在建模时都做了对应的干涉检查，完全符合实际光路搭建的装配要求，可直接用于实验方案的布局演示、光路搭建的前期模拟，也可作为相关实验教学的演示素材，帮助刚接触光学实验的人员快速理解整套光谱测试系统的组成与光路走向。
