STM32F4开发板配套防护外壳结构设计

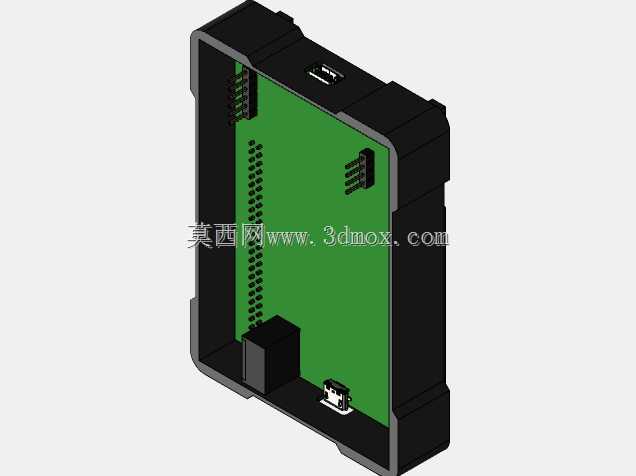

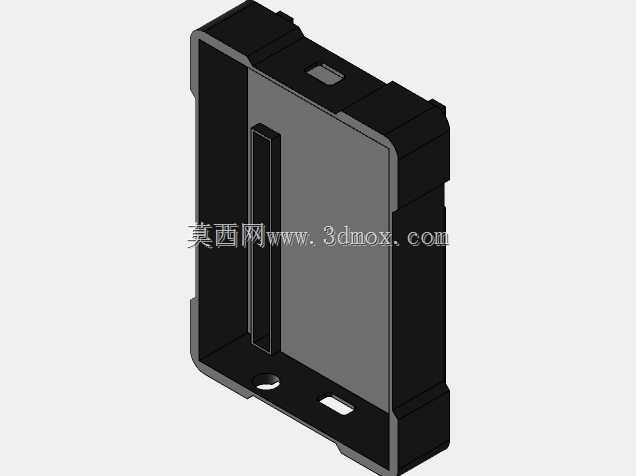

　　这款嵌入式开发配套壳体，主要面向STM32F4核心板的二次开发、教学实验、小型工控原型验证场景设计，日常在高校电子实验室、嵌入式开发工作室、小型工控样机试制环节中，能给核心电路板提供可靠的物理防护，避免裸板在调试、搬运、临时部署过程中出现引脚磕碰、焊盘脱落、异物短路这类常见问题。从结构设计逻辑来看，壳体采用上下扣合的敞口基座形式，基座内腔做了多组定位凸台，对应核心板上的安装孔位，装配时不需要额外打胶或者复杂紧固件，直接将电路板对准凸台压入即可完成初步固定，凸台高度经过匹配计算，刚好让电路板顶面与壳体上沿预留出足够的元器件安全间隙，避免板上的排针、接口元件与上盖发生挤压干涉。壳体侧壁的接口开孔完全对应核心板的外设布局，一侧预留了3.

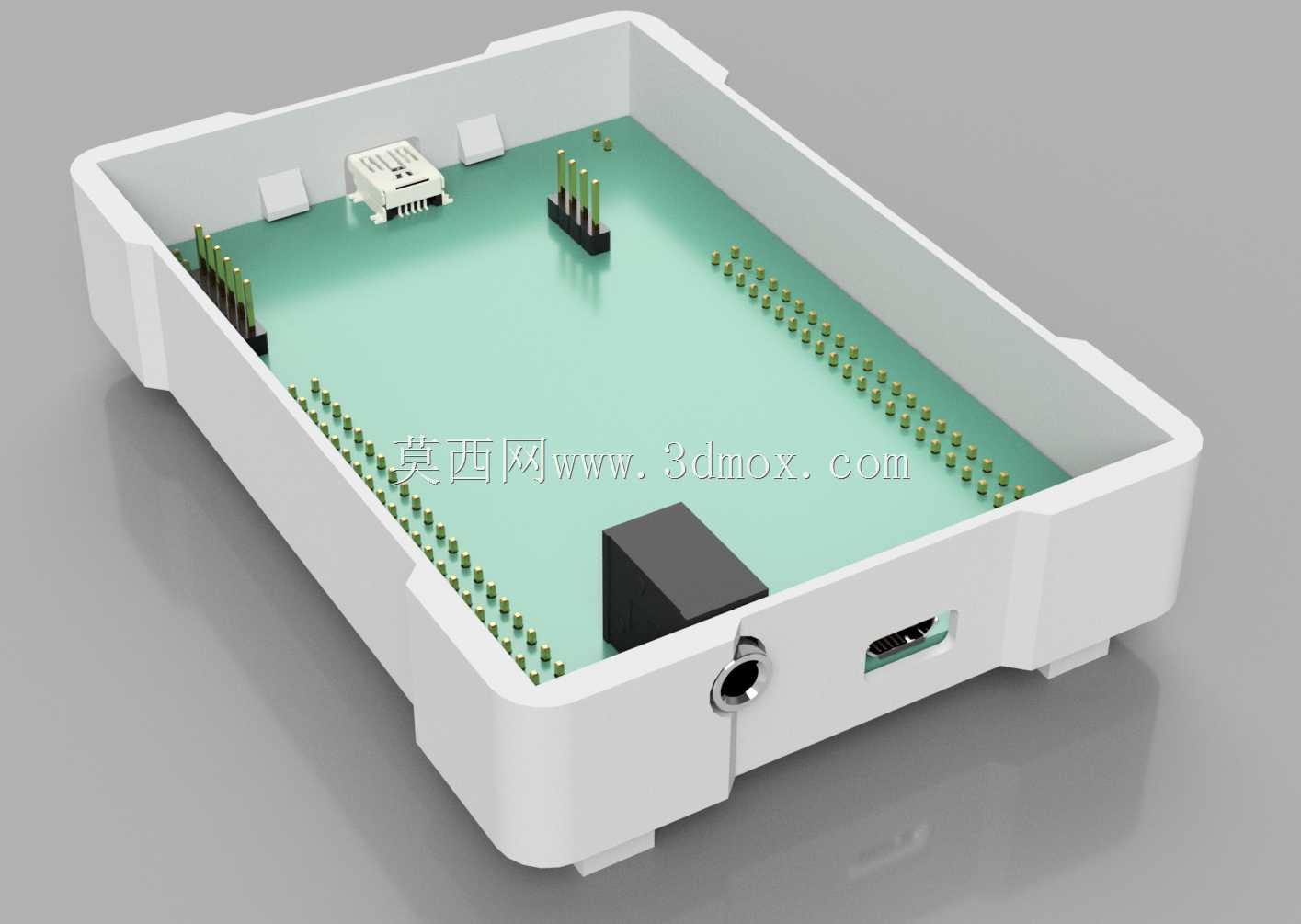

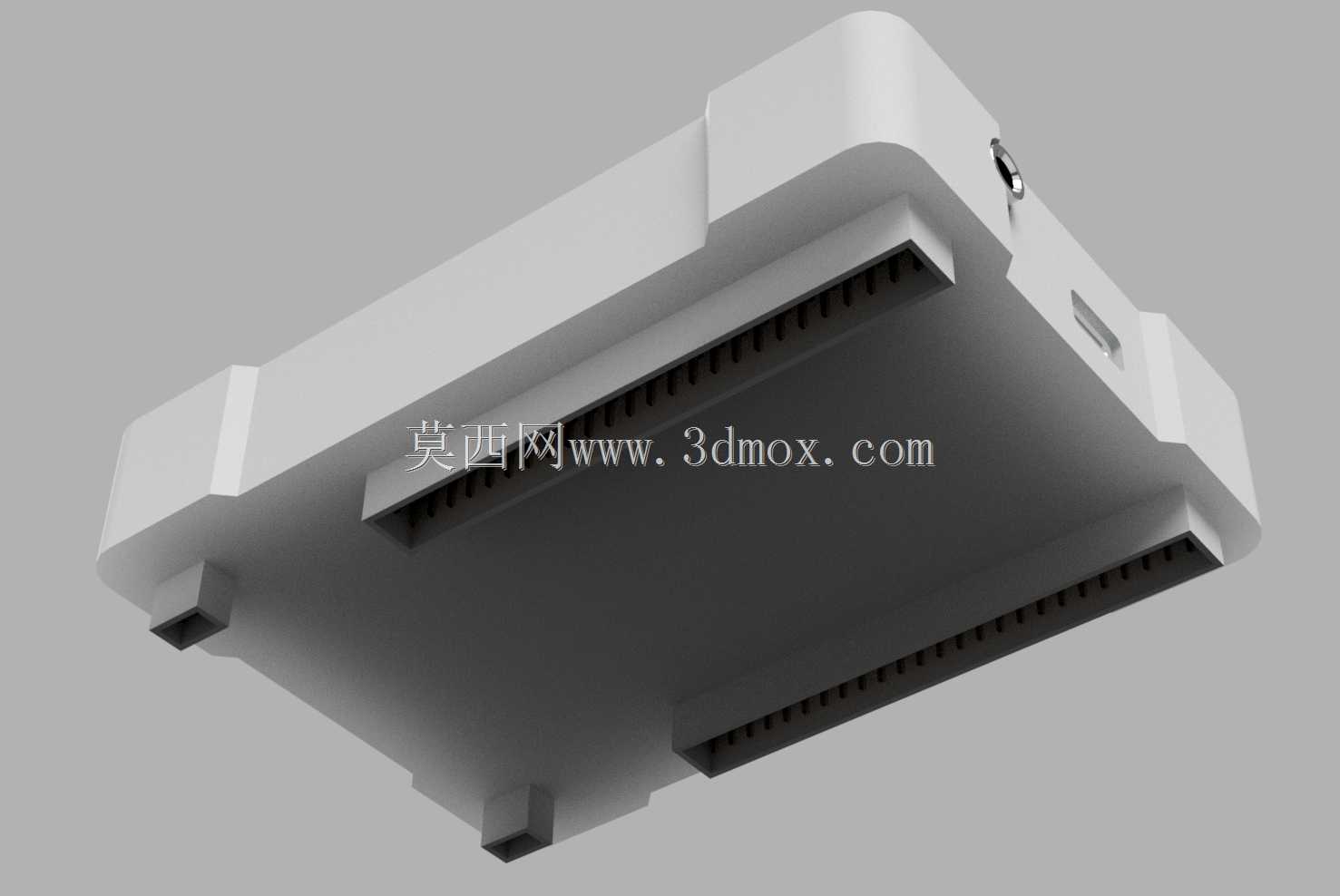

　　5mm音频接口的圆形开孔、Micro USB调试接口的矩形开孔，开孔边缘做了0.2mm的倒角处理，既可以避免插拔线材时刮伤线材外皮，也能在注塑生产时减少披锋残留，降低后续修边的工时成本。内腔的排针避让槽沿着板载排针的排布走向做了下沉设计，槽宽比排针整体宽度大1.2mm，既给排针插拔杜邦线预留了操作空间，也能防止壳体壁蹭到排针导致引脚弯折。壳体底部设计了四个一体式的支撑脚，每个支撑脚高度为3mm，让壳体底面与放置平面之间留出空气流通间隙，帮助电路板在长时间运行时通过底部散热，避免核心芯片积热导致运行不稳定；支撑脚底面做了细微的磨砂纹理，放置在光滑实验台面上时能起到防滑作用，减少调试过程中设备滑动导致线材松脱的概率。从安装边界来看，

　　壳体整体外形为带圆角的矩形结构，四个外角做了R5的圆角过渡，没有尖锐棱角，在教学场景中使用时能避免划伤操作人员；内腔尺寸完全匹配对应版本核心板的外形轮廓，单边预留0.3mm的装配公差，既不会因为间隙过大导致电路板在壳体内晃动，也不会因为公差过小导致电路板卡装困难。壳体壁厚均匀设置为1.8mm，符合常规ABS注塑的壁厚设计要求，既能保证壳体整体结构强度，日常拿取、轻度磕碰不会出现开裂变形，也能控制材料用量，降低批量生产的物料成本。板载的独立功能模块，比如以太网接口座、电源模块、按键组件对应的壳体位置，都做了对应的避让空间，不会干涉模块的正常插拔与操作，比如以太网接口对应的开孔刚好对准接口端面，网线水晶头插入时不会被壳体边缘挡住，

　　能保证卡扣完全卡合，避免网络连接出现接触不良的问题。在实际使用场景中，这款壳体可以直接用于课程实验的开发板防护，学生在反复插拔接线、移动板子的过程中，壳体能承受日常的轻度碰撞，保护板上的贴片元件不会因为外力脱落；在小型原型设备试制时，这款壳体也可以作为临时设备外壳，不需要额外开模制作专用壳体，就能快速完成功能样机的组装，用于前期功能验证与演示，缩短项目开发的周期。设计过程中还考虑了批量生产的工艺性，壳体所有内侧的加强筋都做了斜度处理，脱模斜度设置为1.5度，避免注塑脱模时出现粘模、拉伤的问题；壳体上没有复杂的侧抽芯结构，除了侧壁的接口开孔需要简单的滑块结构外，其余结构都可以通过前后模直接成型，能有效降低模具的制作成本，适合小批量生产加工。
