小型螺旋桨通用飞机整机外观结构

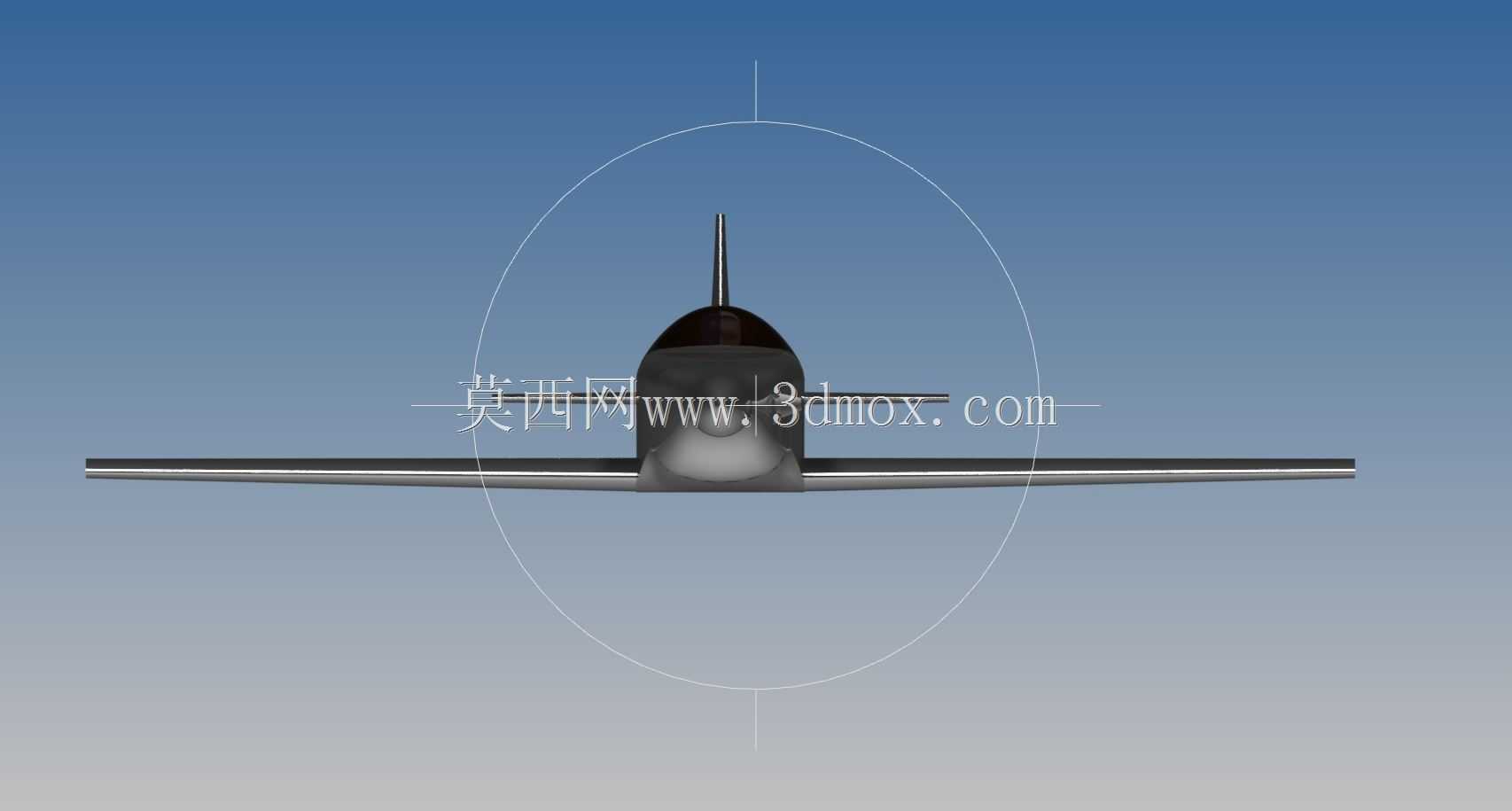

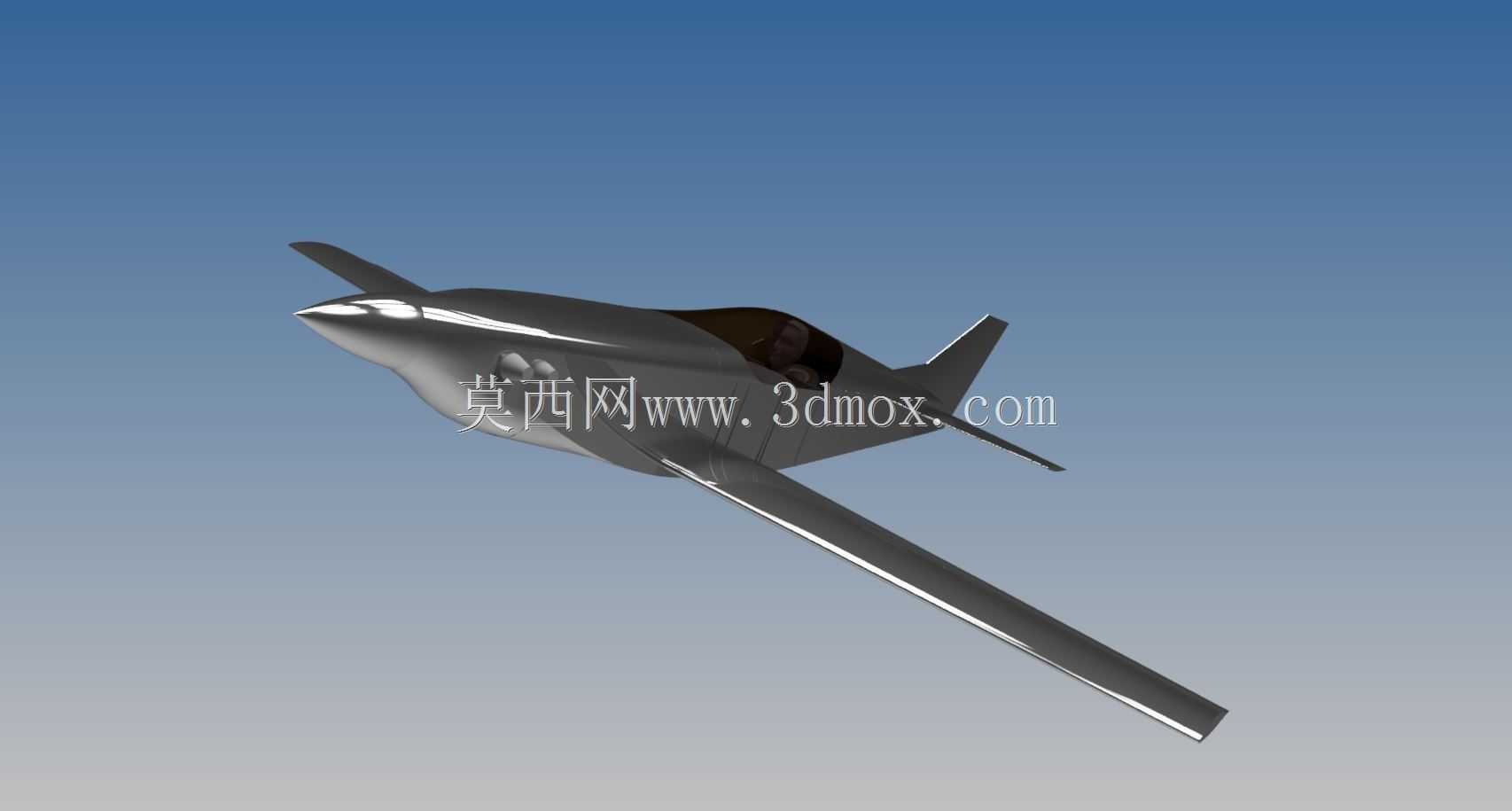

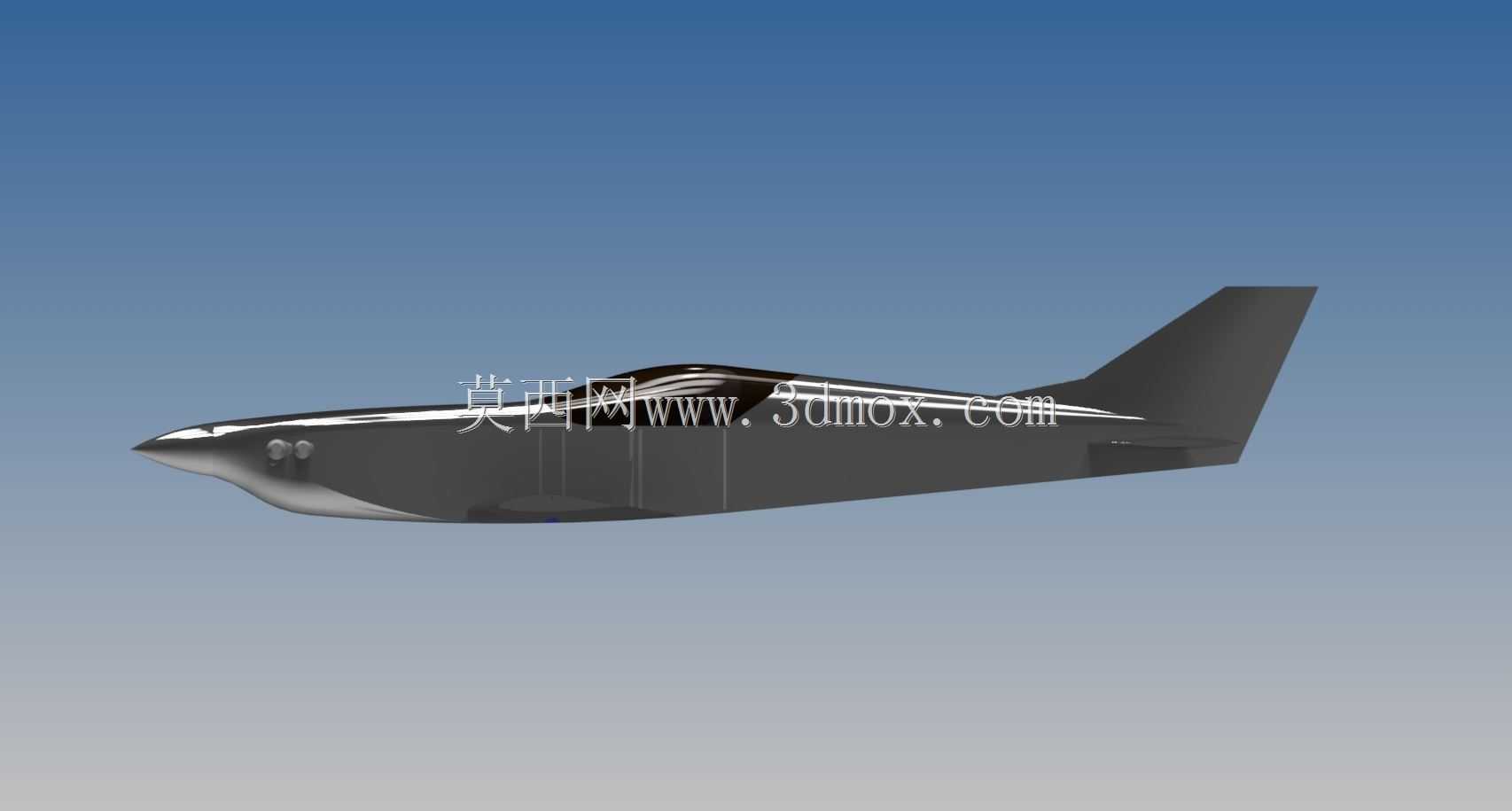

　　本次呈现的轻型通用飞机三维结构，面向通用航空作业、飞行训练、私人短途通勤场景做结构适配，整体气动布局采用下单翼、前三点起落架的成熟构型，在低速飞行区间具备优异的升阻比表现，能够适配非铺装简易跑道的起降需求，机身主体采用流线型纺锤截面设计，从机头整流罩到机尾锥段的曲面过渡全程贴合附面层气流流动规律，尽可能降低巡航阶段的压差阻力，机头段预留的动力舱空间可适配活塞式航空发动机安装，匹配定距螺旋桨的安装接口做了同轴度公差预留，保证动力输出轴线与机身纵轴的重合度控制在合理区间，避免飞行过程中出现不必要的振动耦合。

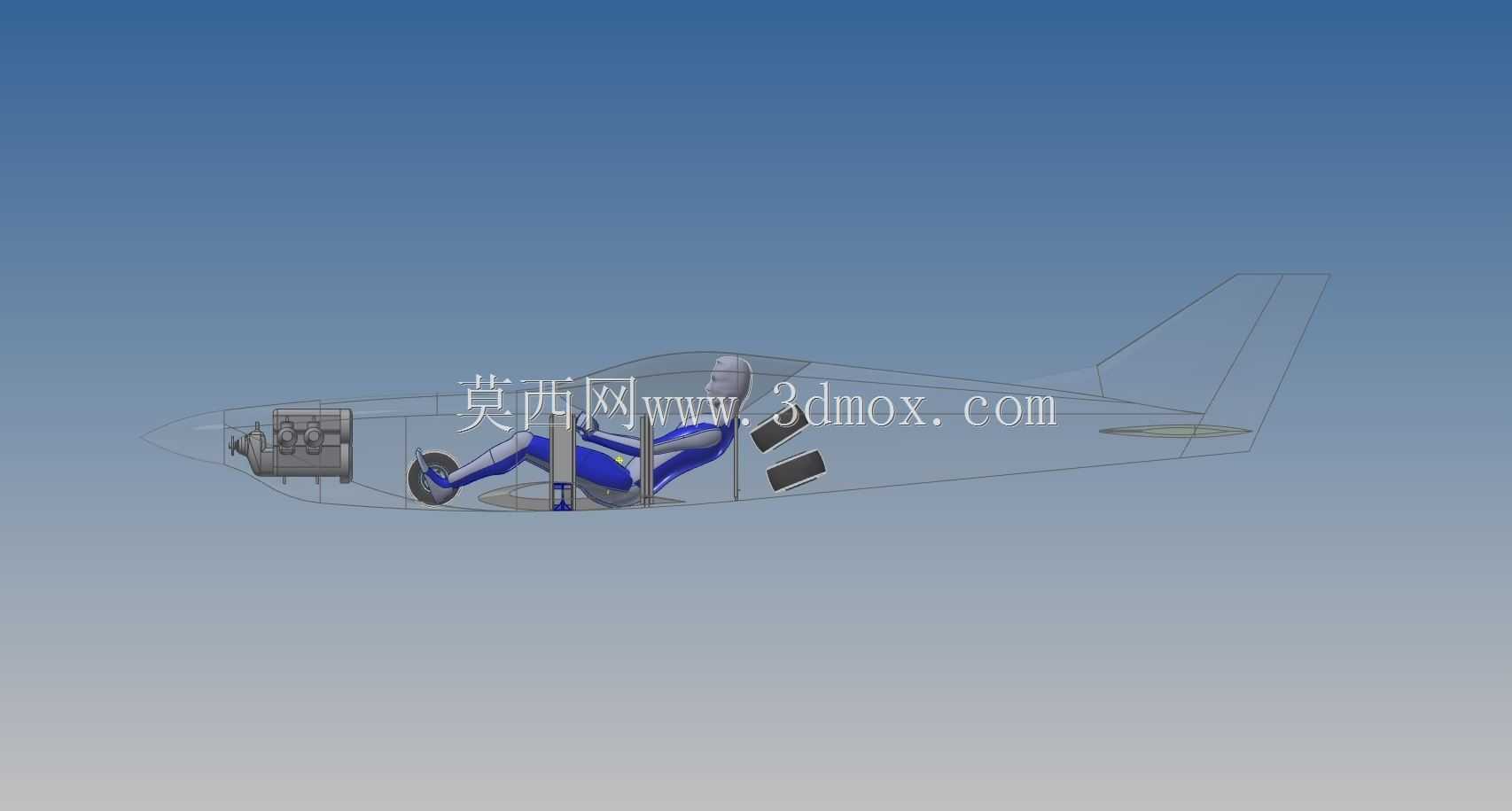

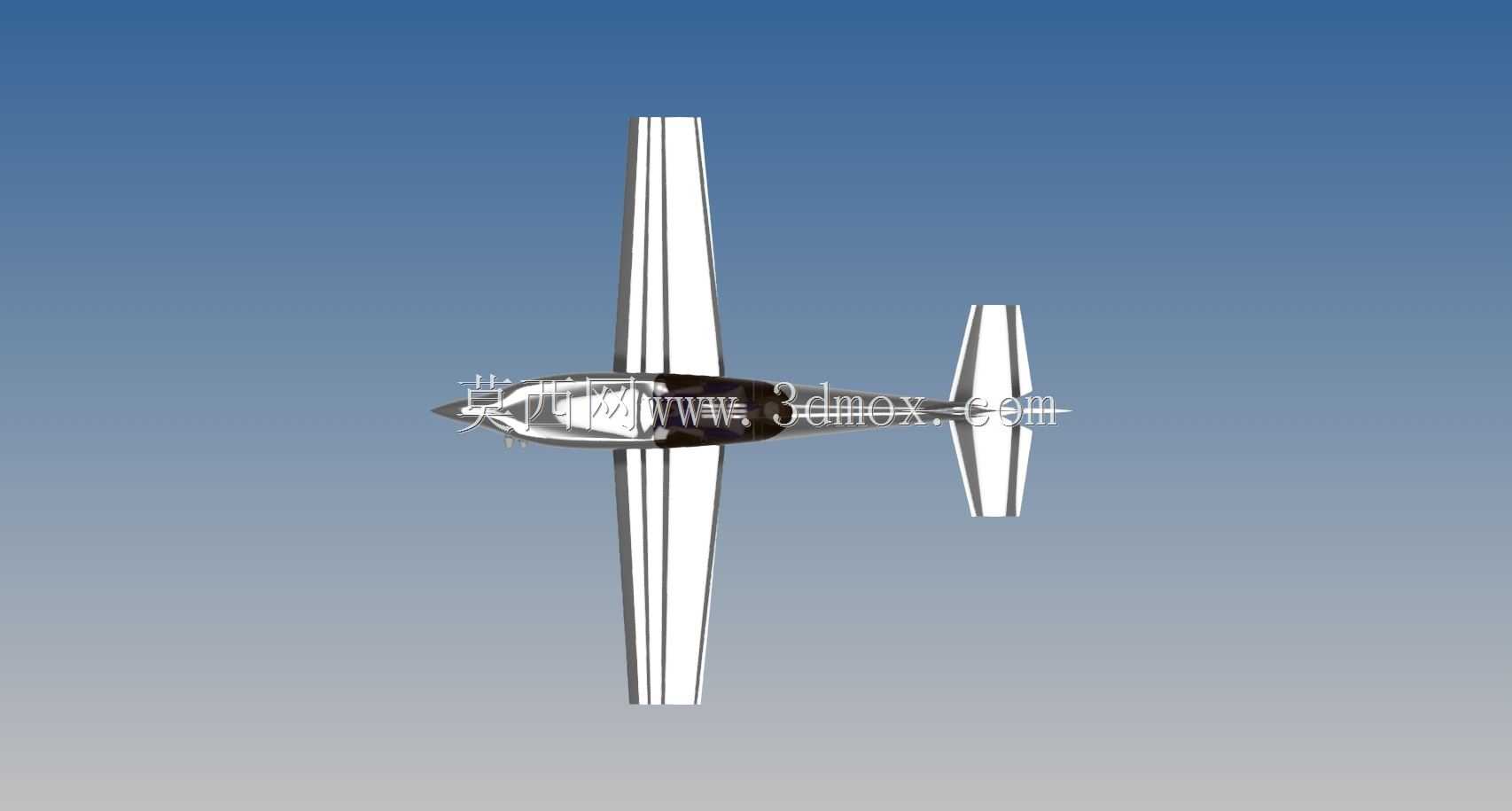

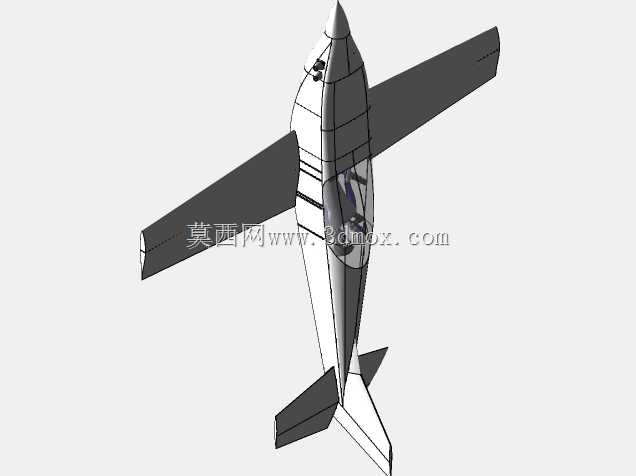

　　座舱段采用单排双座布局，水泡式座舱盖的曲面设计兼顾飞行员侧向与前向视野，风挡角度经过气动优化，能够在巡航速度下降低风挡区域的气流噪声，同时减少雨水附着对视野的干扰，座舱内部的操纵杆、脚舵安装位置按照人体工程学尺寸做了边界预留，适配不同身高飞行员的操作行程需求，座椅安装点预留了通用航空座椅的安装孔位，可快速替换带降落伞包的专用航空座椅。机翼部分采用矩形翼根配合梯形翼尖的平面形状，翼型选用低速高升力层流翼型，机翼内部预留了整体式油箱的安装空间，翼梁与机身的连接接头位置做了结构加强设计，能够承受机动飞行过程中的升力与弯矩载荷，襟翼与副翼的作动机构安装槽在机翼结构中做了一体化预留，襟翼放下后可进一步降低起降速度，缩短对跑道长度的要求。尾翼部分采用常规平尾加垂尾的布局，垂尾后缘的方向舵、平尾后缘的升降舵均预留了操纵钢索的走线路径，能够与座舱内的操纵机构实现顺畅连接，尾橇位置做了耐磨结构设计，避免大迎角起降时机尾擦地造成主体结构损伤。

　　起落架结构采用固定式前三点设计，前起落架布置在座舱下方靠前位置，预留了转向操纵机构的连接接口，主起落架布置在机翼根部下方，采用弹性阻尼结构吸收着陆冲击，起落架轮距经过优化，能够在侧风着陆时提供足够的侧向稳定性，避免地面滑行阶段出现侧翻风险。整机的外形尺寸边界严格按照轻型运动类飞机的规范做控制，翼展长度适配通用航空机库的停放尺寸，机身高度满足普通民用机场机库门的通行要求，不需要对现有通航基础设施做改造即可完成停放与维护。从结构设计思路来看，整机尽可能减少复杂曲面的拼接，降低后续模具开模与复合材料铺层的加工难度，机身蒙皮的分块位置避开了主要受力路径，能够在维护过程中快速拆卸蒙皮完成内部设备的检修，机身下部预留了小型任务载荷的挂点接口，可根据作业需求挂载航拍、农林喷洒等专用设备，拓展飞机的多场景适配能力。在气动细节处理上，机翼与机身的连接位置做了整流包皮设计，避免翼身结合处出现气流分离，机身上的天线安装座全部采用流线型底座，减少突出物带来的寄生阻力，所有操纵面的铰链缝隙都做了密封预留，能够进一步提升巡航阶段的气动效率。
