双导轨滑动式挡料定位工装结构

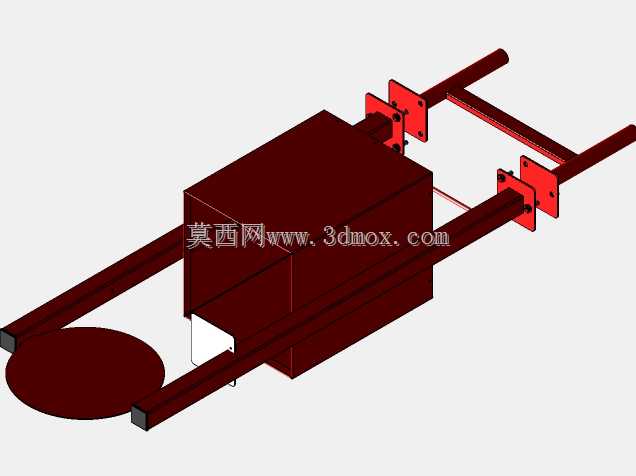

　　这套滑动式挡料定位结构，在型材输送、板材裁切、棒料上料这类产线场景里的适配性很强，日常做产线改造时经常会遇到需要临时调整物料止挡位置的需求，传统固定式挡块需要反复拆装螺栓调整位置，换产调试时要耗费大量时间对位，这套结构刚好能解决这类痛点。从结构组成来看，主体承载块采用箱式焊接结构，内部做了加强筋布置，承受物料侧向冲击时不会出现形变，两侧伸出的平行光轴导轨作为滑动导向载体，导轨两端预留了安装固定座的连接位，固定座上开有四个对称的螺栓过孔，能直接锁附在产线的型材架或者机台台面上，不需要额外加工转接板，安装时只要保证两根导轨的平行度公差控制在0.1mm/m以内，滑动过程就不会出现卡滞。主体块下方延伸出的圆形挡料盘是直接和物料接触的工作面，

　　盘面做了淬火处理，表面硬度达到HRC45以上，长期和金属物料碰撞也不会出现凹坑或者磨损台阶，挡料盘和主体块之间采用可拆卸的螺栓连接，后期如果挡料面磨损，只需要单独更换挡料盘即可，不需要拆解整个滑动组件，维护成本很低。设计时特意将滑动副的配合间隙控制在0.02-0.05mm之间，既保证滑动时的顺畅度，又不会因为间隙过大导致挡料位置出现偏移，主体块侧面预留了紧定螺钉的安装孔，调整到目标位置后拧紧紧定螺钉就能直接锁死在导轨上，不需要额外增加锁紧机构，结构非常紧凑。安装边界方面，两根导轨的中心距和主体块上的导向孔中心距完全匹配，导轨的有效滑动行程可以根据实际产线需求裁切，固定座的安装孔位间距适配市面上常用的4040、

　　4080工业铝型材的槽距，不需要重新打孔就能直接安装，整体结构的外伸尺寸控制得很小，不会和产线上的其他输送组件、检测组件产生运动干涉。实际使用时，这套结构可以用在裁切设备的进料端定位，根据不同裁切长度调整挡块位置，也可以用在物料分拣线的分道位置，作为物料到位的触发挡块，甚至可以用在工装夹具的滑动限位上，作为工件夹紧时的行程止挡。结构上没有采用复杂的线性导轨或者滚珠丝杠组件，全部采用普通光轴和机加工块组成，加工难度低，普通的铣床、钻床就能完成所有零件的加工，不需要高精度的加工中心，制造成本比采用标准线性导轨的方案低60%以上，对于一些对定位精度要求不是极高的输送、上料场景来说，性价比非常突出。导向部分的光轴采用标准镀铬硬轴，

　　表面粗糙度达到Ra0.8，耐磨性能优异，和主体块上的铜套导向孔配合，长期滑动也不会出现拉毛现象，铜套上预留了油槽，定期加注润滑脂就能保证长期无故障运行，不需要频繁更换易损件。主体块的箱式结构内部是中空的，既可以减轻整体重量，降低滑动时的阻力，也可以在内部安装接近开关或者行程开关，作为位置检测的安装空间，不需要额外在外部安装传感器支架，进一步压缩了整体的安装空间。挡料盘的工作面和导轨轴线保持垂直，垂直度公差控制在0.03mm以内，保证物料抵靠在挡料盘上时不会出现偏斜，定位精度可以控制在0.1mm以内，完全能满足大部分常规输送、裁切场景的定位需求。在做三维建模时，所有配合面都做了公差标注，安装孔位都预留了合理的装配间隙，加工时按照图纸公差生产，装配后不需要额外修配就能直接使用，对于做非标设备设计的工程师来说，这套结构可以直接套用在类似的挡料、定位场景中，只需要根据实际的行程需求调整导轨长度，根据物料的冲击力大小调整主体块的壁厚和挡料盘的直径即可，通用性很强。
