带法兰圆柱销轴类零件结构设计

　　这类带法兰端的圆柱销轴构件，在各类翻转、铰接工位的应用场景十分普遍，很多生产线的工件姿态转换工位都会用到这类基础连接件，比如工位间的工件转序、工装夹具的翻转定位、小型料斗的倾翻铰接点，都需要这类结构简单、承载稳定的销轴作为核心铰接部件。从实际使用场景来看，这类销轴主要承担铰接副的径向承载与轴向定位功能，法兰端的设计直接省去了轴端卡簧、锁紧螺母的额外安装工序，装配时直接从铰接座的一侧穿入，法兰端面贴合安装座的基准面即可完成轴向定位，大幅减少装配环节的零件数量，也降低了长期运行中轴端紧固件松脱的风险。

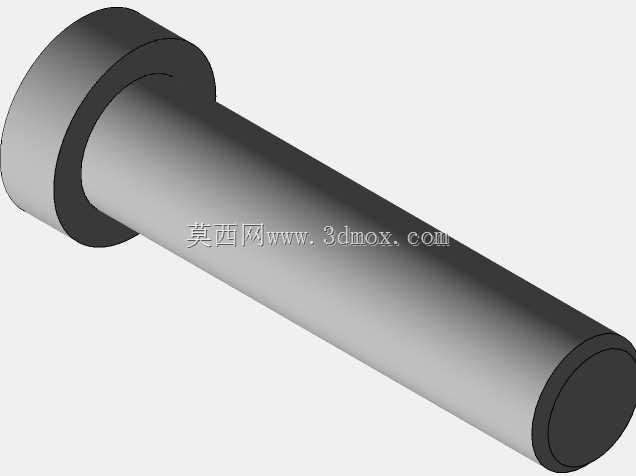

　　从结构设计思路来看，这类销轴的主体采用等直径圆柱段设计，圆柱段的外径公差一般选取h7或者h8级，与铰接孔的配合间隙控制在0.02-0.05mm区间，既保证铰接转动时的灵活性，又避免间隙过大带来的铰接晃动，影响翻转动作的定位精度。端部的法兰直径一般设计为圆柱段直径的1.5-1.8倍，法兰厚度根据承载需求设定，通常不小于圆柱段半径，保证法兰端面有足够的承压面积，避免铰接座受挤压出现塑性变形。销轴的末端做小尺寸倒角处理，方便装配时顺利穿入铰接孔，也能去除加工毛刺，避免装配时刮伤铰接孔内壁。

　　在安装边界的考量上，设计这类销轴时需要提前匹配铰接座的安装孔深度，圆柱段的有效长度要比铰接副的总叠厚长出1-2mm，避免装配后销轴末端顶死对面的安装面，导致法兰端无法贴合基准面，出现轴向窜动。法兰端的外径要大于安装座的穿孔直径，单边至少留出3-5mm的承压边，保证轴向受力时法兰不会被压穿安装孔。如果应用在有粉尘、切削液的生产工位，还可以在法兰端面与安装座的贴合面预留0.5mm的密封槽，加装O型密封圈就能阻挡杂质进入铰接摩擦面，延长销轴的使用寿命。

　　从功能特性来说，这类一体成型的法兰销轴相比分体式的销轴加轴挡结构，整体刚性更好，在承受径向冲击载荷时不会出现轴挡脱落、销轴窜出的故障，适合中低载荷、高频次翻转的工位使用。比如小型工件的倾翻转序工位，翻转频率在每分钟10次以内、径向载荷不超过5kN的场景下，采用45号钢调质处理的这类销轴，正常使用寿命可以达到3年以上，日常维护只需要定期在铰接面加注润滑脂即可，不需要频繁更换易损件。

　　设计建模过程中，这类零件的建模逻辑也十分清晰，先绘制法兰端与圆柱段的同轴截面草图，通过旋转凸台命令生成主体结构，之后对两端的锐边做倒圆角或者倒角处理，法兰与圆柱段的衔接位置做R0.5-R1的圆角过渡，减少应力集中，避免长期受交变载荷时在衔接位置出现断裂。如果需要做轻量化设计，也可以在销轴的非配合圆柱段做等直径的减重孔，减重孔的直径不超过圆柱段外径的1/2，深度不超过圆柱段总长的2/3，不会影响销轴整体的抗弯、抗剪强度。

　　在实际选型适配时，需要根据铰接副的最大承载载荷计算销轴的最小直径，抗剪强度按照所选材料的许用切应力核算，法兰端面的压应力也要核算在安装座材料的许用承压范围内，避免出现法兰压溃安装座的情况。如果应用在有腐蚀的工况下，还可以选择不锈钢材质或者做表面发黑、镀锌处理，提升零件的抗腐蚀能力，适应不同的生产环境。这类零件虽然结构简单，但是作为翻转机构的核心铰接部件，尺寸公差、形位公差的设计直接影响整个翻转机构的运行稳定性，建模时需要严格标注同轴度、端面垂直度等形位公差，法兰端面对圆柱段轴线的垂直度控制在0.02mm以内，保证装配后铰接转动顺畅，不会出现卡滞、偏磨的问题。
