大规格线缆卷筒支撑固定结构

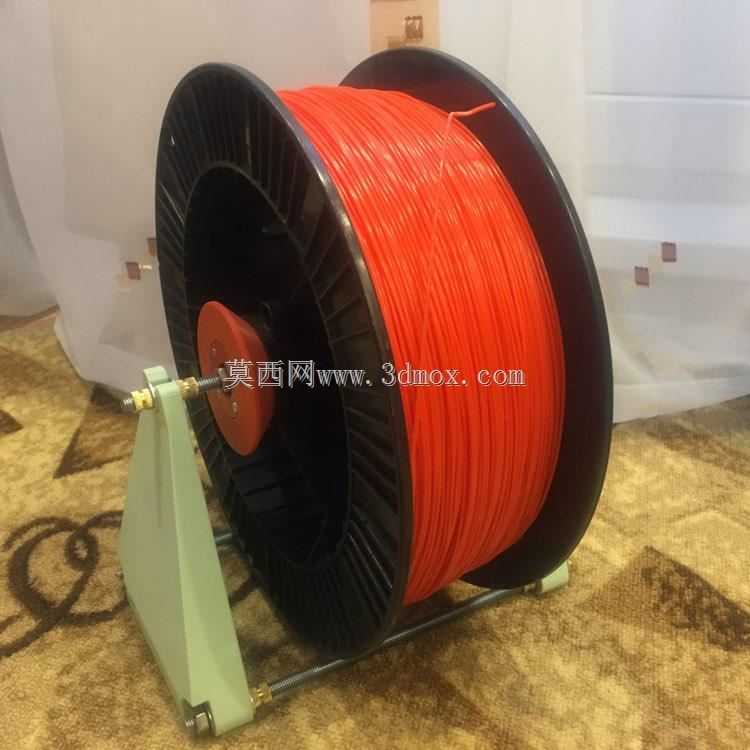

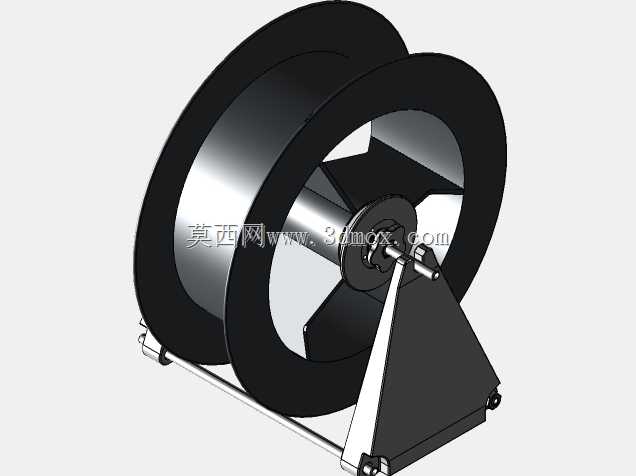

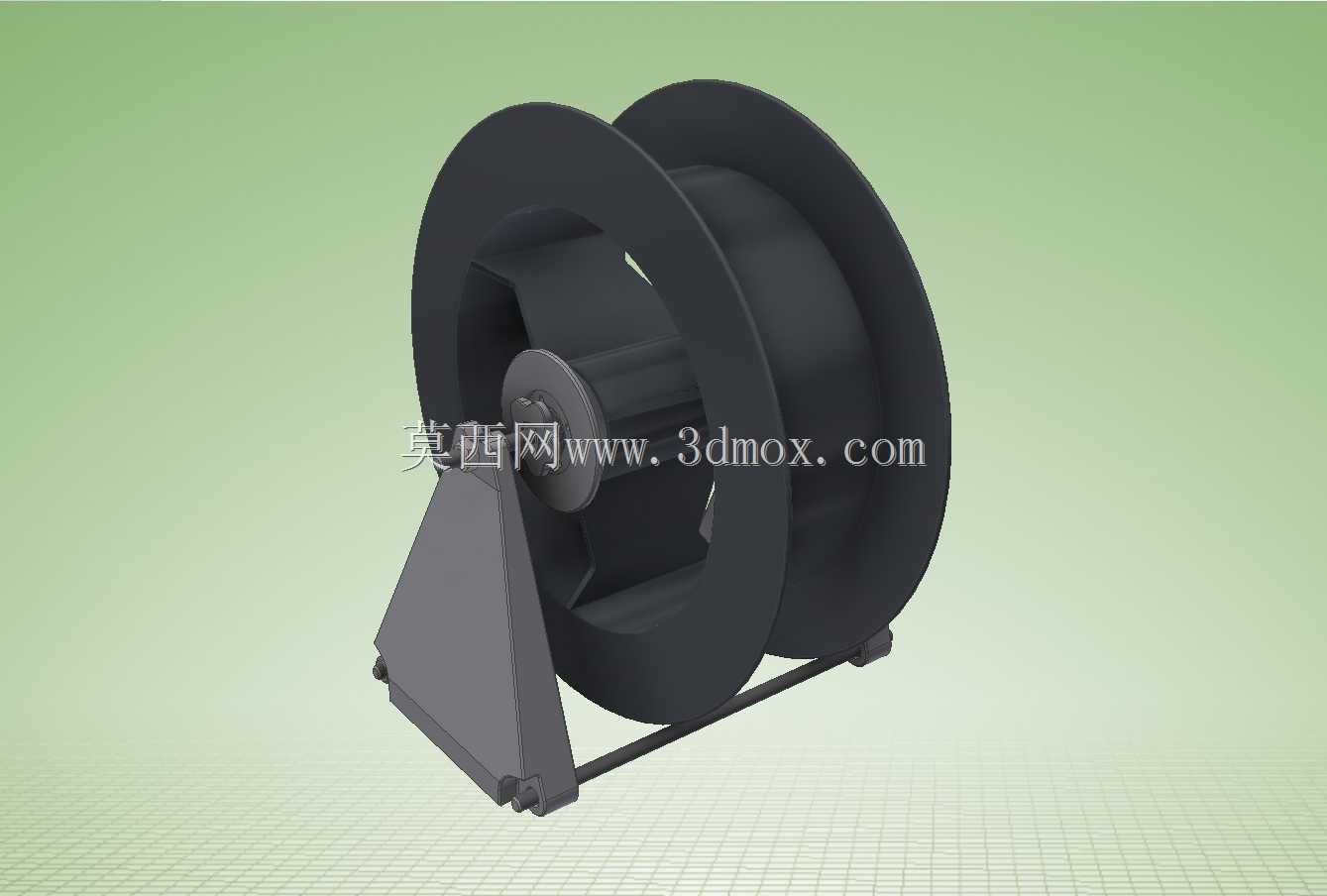

　　在车间布线、户外线缆敷设、机电设备预装这类需要频繁收放大规格线缆的作业场景里，线缆卷筒的支撑结构直接决定了收线放线的顺畅度，也关系到作业过程的安全系数。这款支撑结构采用单侧三角支撑加底部横向连接杆的构型，没有做双侧对称的支架设计，主要是考虑到大直径卷筒的侧向拆装需求，作业人员可以直接从无支撑侧完成卷筒的更换，不需要拆解额外的紧固件，适配现场快速换卷的作业节奏。支撑主体的三角构型做了加厚的斜向筋板设计，筋板与底部安装板之间采用满焊连接的工艺逻辑，建模时特意在焊缝位置预留了工艺凸台，避免实际加工时出现应力集中导致的支撑变形。卷筒部分采用双挡边的槽型结构，挡边直径比绕线筒外径大出足够的余量，能够避免大线径线缆在收卷过程中从侧边滑脱，

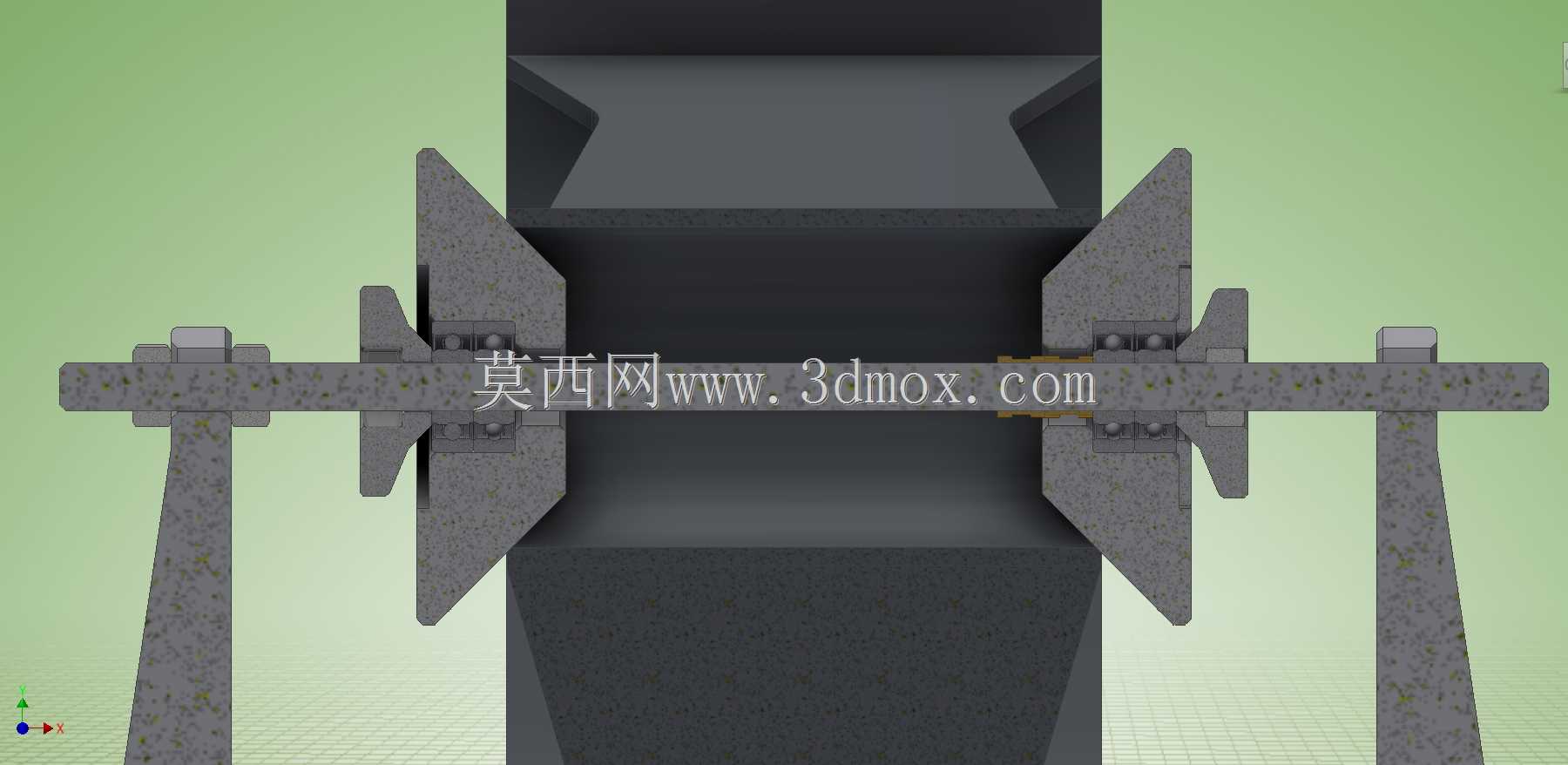

　　绕线筒内部做了辐射状的加强筋，既可以减轻整体构件的重量，又能保证绕线筒在承受满卷线缆重量时不会出现筒身凹陷。支撑结构与卷筒的连接位置采用轴承配合的安装方式，转动部位预留了标准轴承的安装位，转动副的间隙控制在合理范围内，既不会因为间隙过大导致卷筒转动时晃动，也不会因为间隙过小出现转动卡滞的问题。安装边界方面，底部安装板预留了对应的螺栓过孔，可以直接通过膨胀螺栓固定在水泥地面，也可以通过配套的压板固定在移动式作业平台上，整体的安装 footprint 控制得比较紧凑，不会占用过多的作业通道空间。从功能特性来看，这款结构除了基础的线缆收放支撑作用，还可以适配不同宽度的同内径卷筒，只需要调整横向连接杆上的限位套位置，就能固定不同宽度的卷筒，

　　不需要更换整个支撑构件。设计过程中特意规避了复杂的异形曲面加工，所有的板材件都可以通过常规的激光切割、折弯工艺完成加工，轴类零件可以通过普通车床加工完成，不需要特殊的定制刀具，加工成本控制在较低的区间，适合现场作业班组自行加工制作。在实际使用场景中，这类支撑结构除了用于电力线缆的收放，还可以用于钢丝绳、柔性输送管这类长卷物料的收纳支撑，只需要根据物料的重量调整对应板材的厚度即可，结构本身的拓展性较强。转动部位的轴承位预留了润滑脂加注的通道，日常维护时不需要拆解整个结构就能完成润滑保养，降低了长期使用的维护成本。卷筒挡边的边缘做了圆弧过渡处理，避免收放线过程中剐蹭线缆的外绝缘层，这一点在涉及电力线缆的作业场景中尤为重要，能够减少线缆绝缘层破损带来的安全隐患。支撑结构的重心经过校核，满卷状态下整体重心落在底部安装板的支撑范围内，即使在放线时受到一定的侧向拉力，也不会出现支撑倾翻的问题。
