趣味乐高人偶造型卫生间卷纸置物架

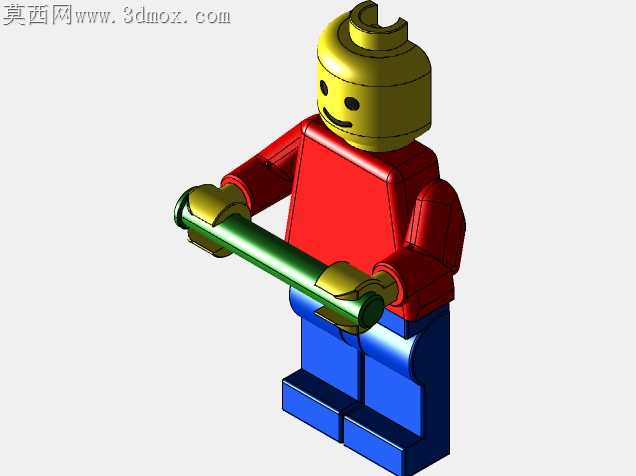

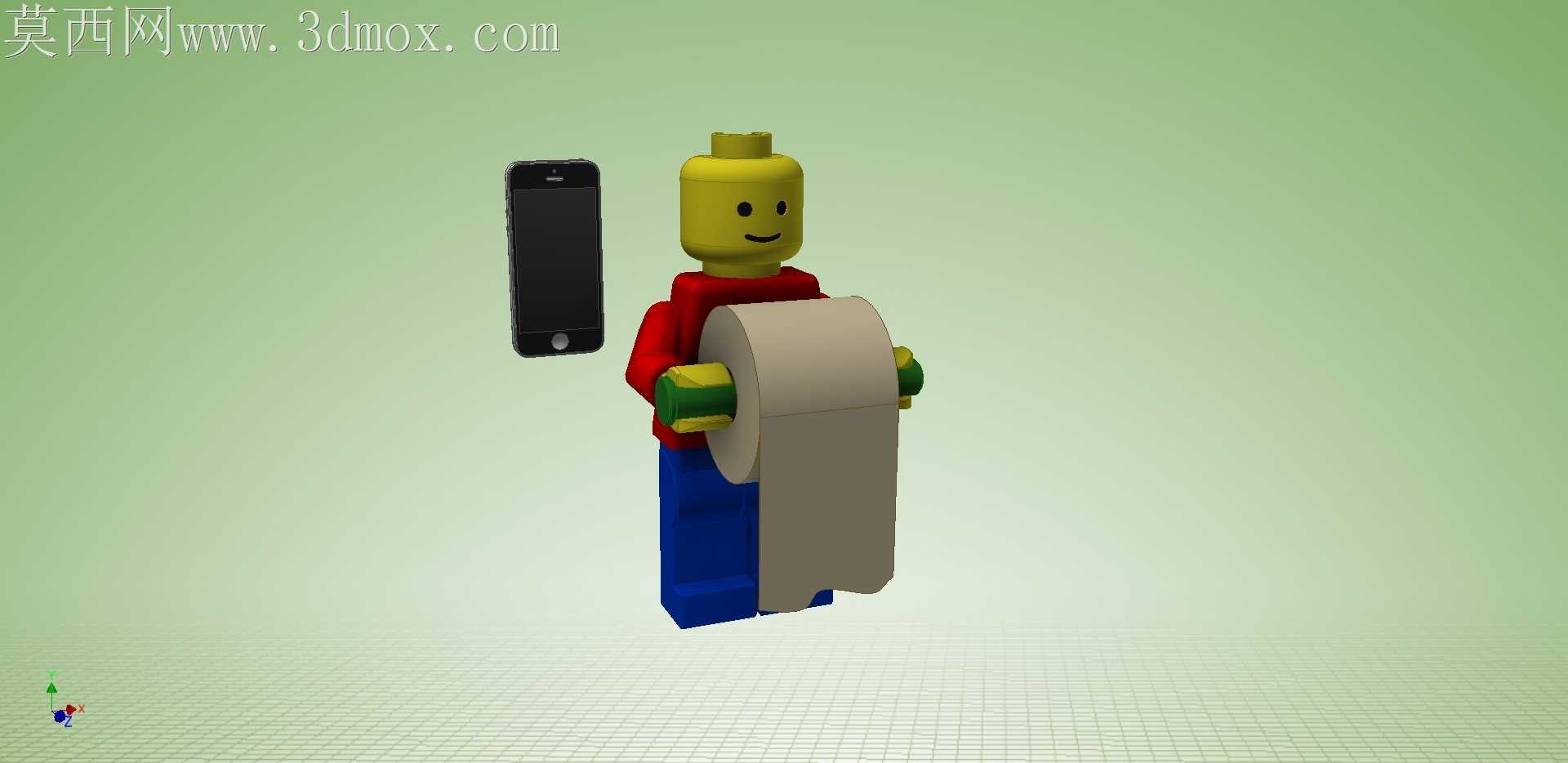

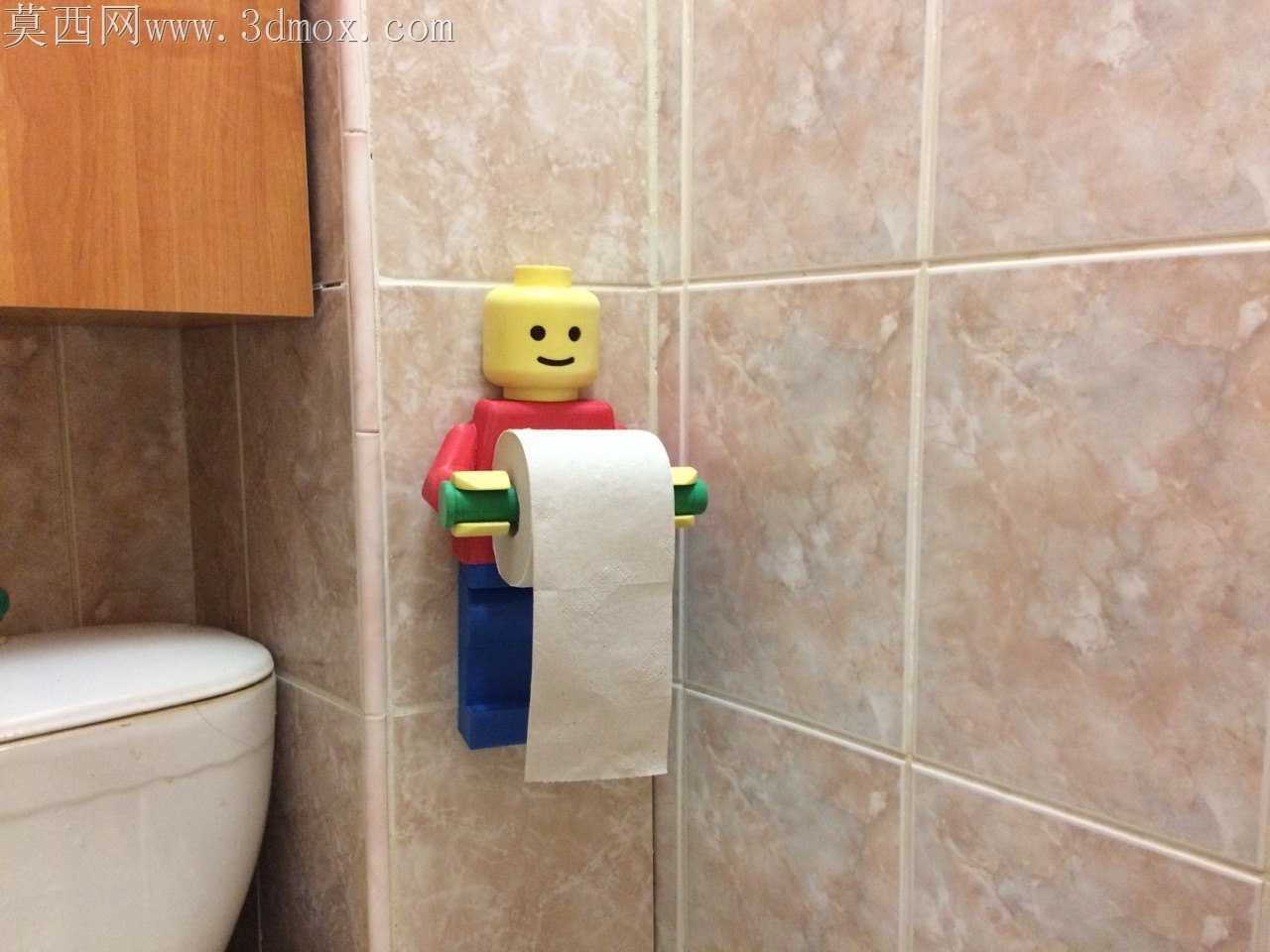

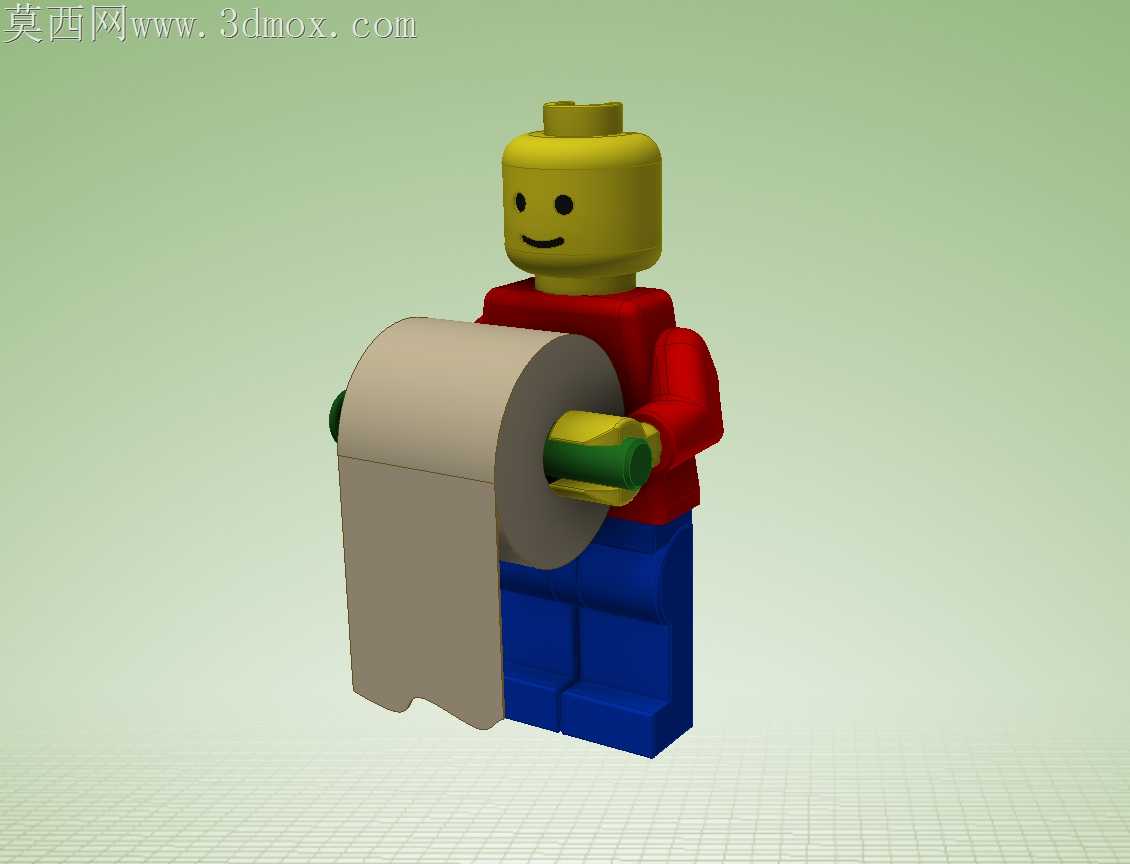

最初打样时卷纸轴和人偶手部的配合公差留了0.3mm，装上去转起来卡滞得厉害，拆下来看接触面还有3D打印残留的层纹毛刺，拿细砂纸顺着圆周方向磨了五遍，再把轴径微调小0.15mm，现在抽纸的时候轴转得顺滑不晃，不会扯得纸卷掉屑。做曲面的时候最费功夫的是人偶头部的微笑弧度，一开始放样出来的线条发僵，笑的弧度太生硬像假人，反复调整了三次曲率控制点，把嘴角的上扬角度压了1.2度，才做出经典乐高人偶那种软乎乎的亲切感。手臂抱卷的位置也改了两版，最初手臂抬得太高，卷纸装上去离人偶身体有两厘米空隙，抽纸的时候整个架子会跟着晃，后来把大臂的旋转角度往下调了7度，让纸卷侧面刚好贴住人偶的躯干部分，靠接触面的摩擦力抵消抽纸的拉力，不用额外加配重底座也能稳当放台面上。跨软件转STEP格式的时候，卷纸的薄纸层边缘一度出现破面，因为做卷纸垂坠感的时候用了薄壳拉伸，转档时面片法线方向乱了，后来把垂下来的纸边做了0.2mm的加厚处理，重新导出后破面问题全消，渲染的时候特意给纸卷加了轻微的纤维纹理，不会像塑料块一样假。量产的时候特意把人偶手部的绿色握块做了分体式嵌件结构，要是做成一体的话，注塑的时候转角位置容易出缩痕，分件之后不仅外观没有瑕疵，后期如果握块磨损了还能单独替换，不用整个架子报废。纸卷的适配尺寸卡的是常规家用110mm直径的卷纸，纸芯内径刚好卡在轴上，换纸的时候只要把一侧的握块轻轻拔出来就能装新卷，不用拧螺丝也不用掰卡扣，老人小孩都能顺手操作。做这个的初衷就是觉得卫生间的卷纸架大多太死板，想做个看着有意思的小物件，摆在洗手台边既能放卷纸，本身也是个小装饰，不会像普通塑料架那样冷冰冰的。
