Arduino控制机器人码垛工作站设计

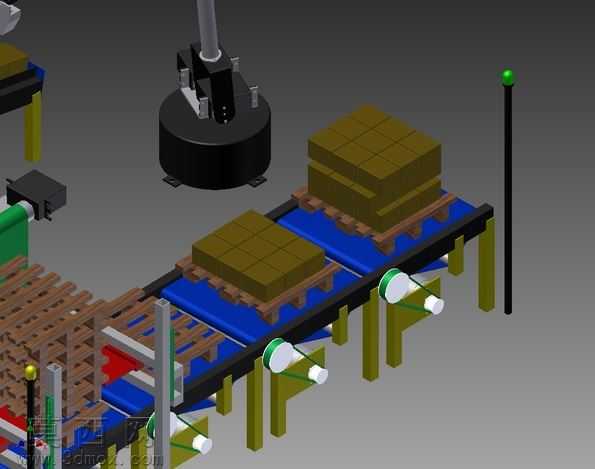

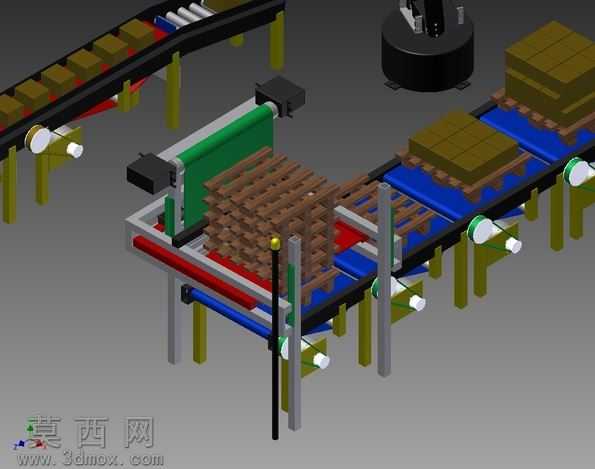

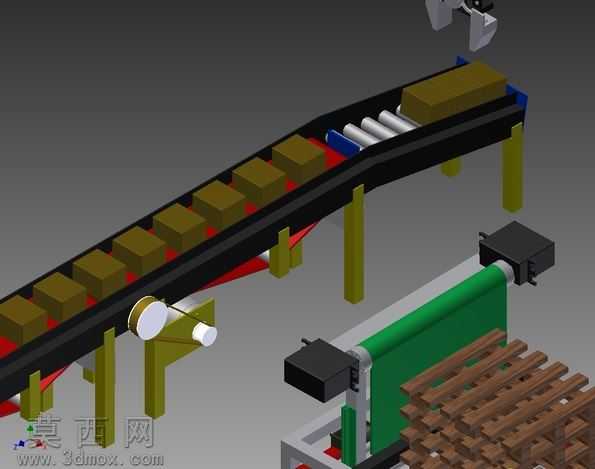

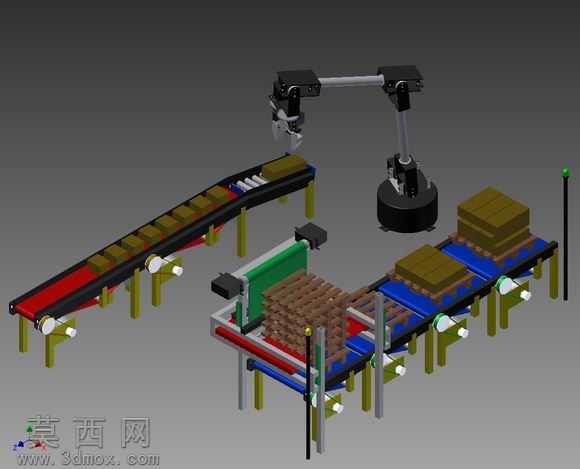

本套三维模型为基于Arduino控制的机器人码垛工作站整体方案，完整还原了工业场景中物料输送、抓取、码放的全流程作业单元，建模过程严格遵循机械设计规范，对每一处机械结构都做了精细化还原。模型包含多段皮带输送机构、关节型码垛机械臂、托盘输送定位机构、物料暂存规整机构四大核心模块，各模块间的装配关系完全符合实际设备的安装逻辑，运动副预留清晰，可直接导入运动仿真软件进行动作模拟。在建模细节上，输送线的辊筒支架、皮带张紧结构、驱动电机安装位都做了1:1比例还原，机械臂的关节转轴、末端执行器连接法兰、底座回转支撑结构都按照工业机器人的常规设计参数搭建，托盘定位机构的挡停块、导向条、顶升结构也完整呈现，物料堆叠区域的栈板、规整好的物料堆都做了分层建模，清晰展示码垛后的排布形态。材质渲染阶段，针对不同部件做了区分处理：输送线支架采用工业常用的喷塑碳钢材质，呈现哑光深绿质感；皮带采用黑色橡胶材质，还原真实输送带的表面纹理；机械臂臂体采用银灰色金属漆材质，关节处的黑色伺服电机外壳做了亮面塑料质感区分；栈板采用原木纹理材质，规整后的纸箱物料采用浅棕色瓦楞纸质感，整体渲染效果贴近真实工厂的设备视觉表现。设计思路围绕Arduino开源控制方案展开，整体布局遵循物料流向逻辑：上游输送线将待码垛物料依次输送至抓取位，机械臂根据预设程序完成物料抓取，按照规整的堆叠逻辑将物料码放至托盘上，满载托盘由下游输送线输出，空托盘自动补入码垛位，整套流程可实现连续化自动码垛作业，模型中各机构的位置排布充分考虑了机械臂的作业半径，避免出现运动干涉，同时预留了传感器安装位，可配合Arduino控制板实现光电检测、位置反馈等功能，适合作为开源机器人教学、小型自动化码垛方案验证的三维参考模型，能够帮助设计者快速理清码垛工作站的整体布局逻辑与结构组成。
