辊筒结构称重式工业输送设备

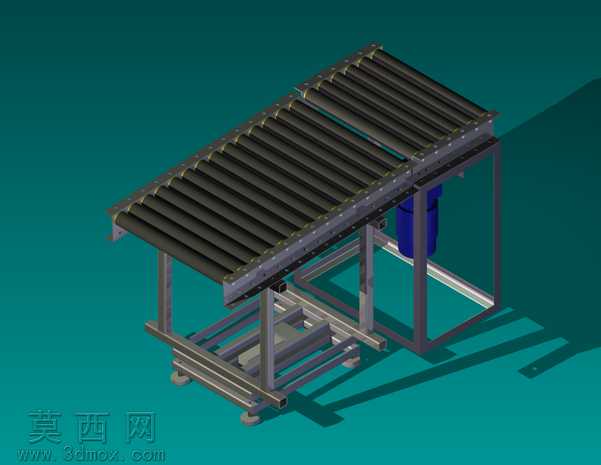

本作品为称重式辊筒输送设备的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从设备的功能需求出发，拆解整体结构为上部辊筒输送工作面、中部称重承载框架、下部支撑机架、侧边动力驱动单元四大核心模块，逐一完成各零件的特征建模与装配约束。在建模环节中，针对辊筒工作面，严格按照输送承载的受力要求设计辊筒间距与辊径，每根辊筒的轴端安装位、传动配合位均做了精准的尺寸约束，保证辊筒转动的同轴度与传动平稳性；中部称重承载框架采用型钢焊接结构的建模逻辑，对框架的受力横梁、称重模块安装位做了结构强化设计，预留的称重传感器安装位尺寸精准匹配常规工业称重元件的装配要求，保证称重功能的结构可行性；下部支撑机架采用方管型材搭建，设计了可调式脚杯安装结构，可适配现场安装的地面高差调整设备水平度，机架内部预留了电气布线与动力组件的安装空间，侧边的驱动单元采用电机配合链传动的结构建模，传动链轮、张紧结构的细节均完整还原，保证动力传递路径的合理性。材质与渲染环节，针对不同部件赋予对应工业材质：辊筒表面赋予耐磨碳钢材质，做了发黑处理的质感表现，机架型材赋予哑光喷漆的金属质感，驱动电机外壳赋予铸铁哑光材质，脚杯赋予橡胶防滑底与金属调节螺杆的组合材质，渲染时采用工业产品常用的暗调背景，通过定向打光突出设备的结构层次与装配关系，清晰展现各部件的连接逻辑与空间位置。整体设计围绕输送过程中动态称重的核心需求，在结构设计时兼顾了输送的平稳性与称重的精度要求，辊筒工作面的平面度公差在建模时做了约束，避免因输送面起伏影响称重结果，框架结构的受力路径经过优化，保证承载时的形变量控制在称重允许的误差范围内，同时兼顾了设备的拆装维护便利性，各模块之间采用螺栓连接的装配设计，方便后期对称重模块、驱动组件进行检修更换，完整还原了工业现场称重输送工位的设备结构细节，可用于相关设备的方案展示、结构验证与教学参考。
