船用小型空中探测雷达三维建模作品

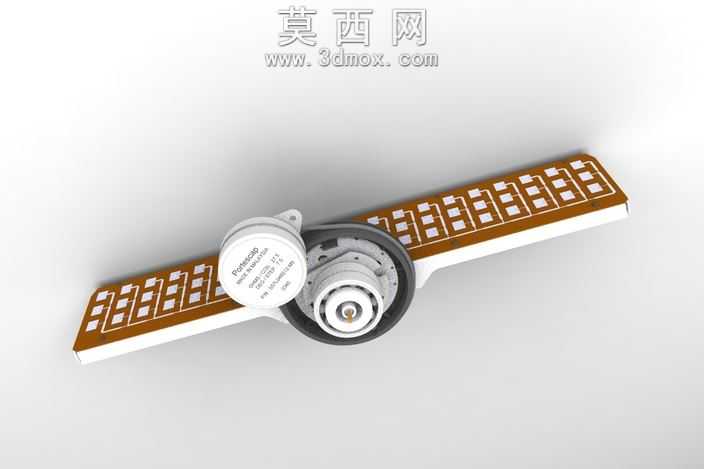

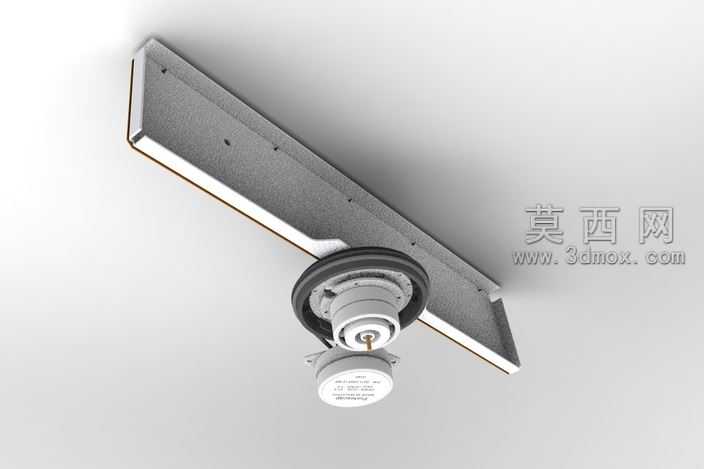

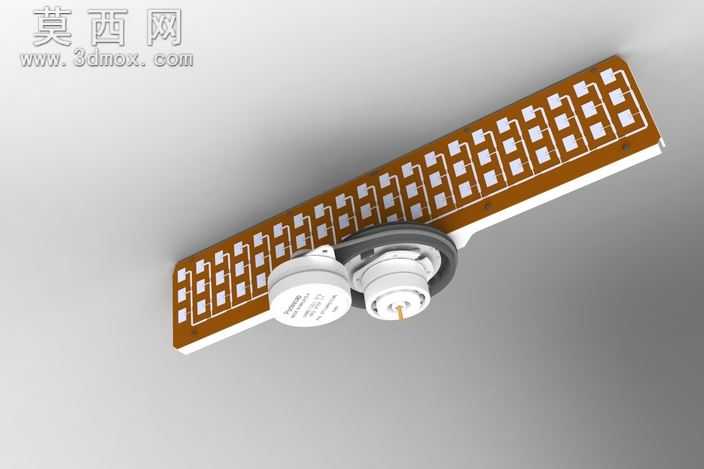

本作品为船用小型空中探测雷达的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循实物测绘与功能还原相结合的设计思路，完整复现了小型船用雷达的外观形态与核心结构特征。模型主体分为太阳能供电帆板、雷达驱动基座、信号收发组件三个核心部分，建模阶段首先通过基准面搭建确定各部件的装配定位关系，以中心回转基座为装配基准，分别完成上部帆板支撑结构、下部信号发射端头的特征建模。太阳能帆板部分采用阵列特征完成表面光伏单元的排布，严格还原实物中光伏模块的规整排列逻辑，帆板边缘做圆角过渡处理，还原复合材料板材的边缘封边质感，材质设置上为帆板表面赋予棕褐色基板材质，表面光伏单元采用哑光白色带轻微反光的材质参数，模拟光伏电池片的真实视觉效果。中心回转基座部分拆分了静态支撑环与动态旋转座两个结构，静态支撑环采用深灰色硬质塑料材质，表面做细微磨砂质感处理，动态旋转座与下部信号收发组件做同轴配合设计，还原雷达可水平回转扫描的结构特性；信号收发组件分为白色圆柱状信号处理舱与前端针状信号发射端头，信号处理舱表面还原了实物上的标识刻印区域，通过包覆特征完成标识区域的平面划分，材质上采用乳白色工程塑料材质，适当调整粗糙度参数模拟工程塑料的半哑光质感，前端发射端头采用金属材质，赋予浅金色金属光泽，还原金属探头的反光特性。渲染阶段采用柔和的顶光配合侧方补光，弱化硬阴影突出模型各部件的结构层次，背景采用浅灰色渐变背景，避免多余元素干扰模型本身的展示效果；装配阶段严格遵循实物的装配逻辑，各部件之间保留合理的装配间隙，回转部位预留转动空间，整体模型结构完整无破面，特征划分清晰，既还原了小型船用雷达的外观辨识度，也保留了核心结构的可编辑性，可用于船舶设备展示、相关结构教学参考等场景。
