带弹簧启闭结构的游艇甲板通风口设计

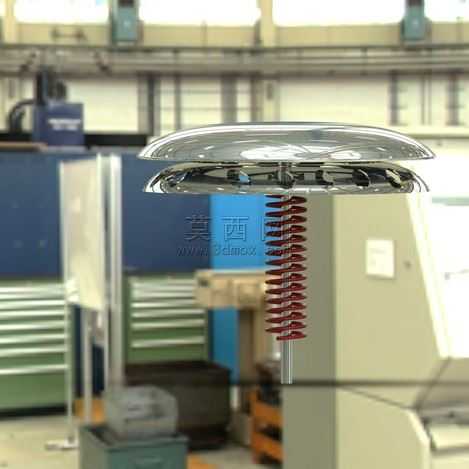

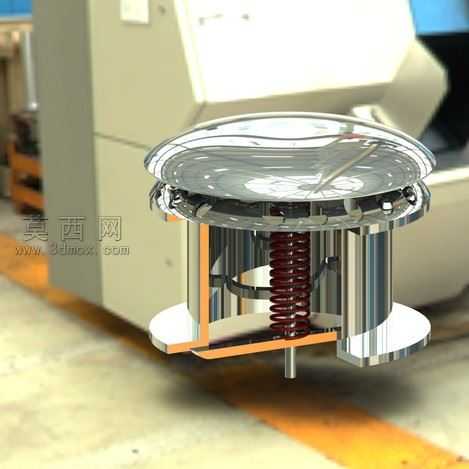

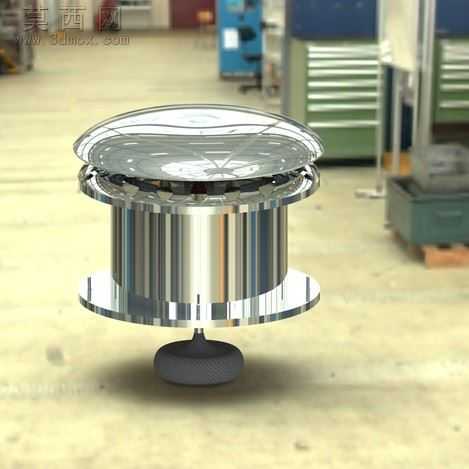

本作品为游艇甲板专用通风口的三维设计方案，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对通风口的核心功能部件进行拆分建模：顶部圆形通风盖板采用薄壁拉伸特征生成基础轮廓，边缘做圆角过渡处理避免甲板安装后的锐边磕碰，盖板内侧预留导流筋的安装位，通过阵列特征均匀布置导风结构，保障通风气流的均匀扩散。中部核心启闭结构采用压缩弹簧作为复位动力源，建模时精准还原弹簧的有效圈数、节距与线径参数，弹簧上下两端分别与盖板内侧定位柱、底座支撑凸台做同轴心配合，确保启闭动作中弹簧不会出现偏载卡滞；弹簧周边对称布置三根导向立柱，立柱表面做抛光质感的材质映射，与弹簧的金属哑光质感形成层次区分，导向柱与盖板上的导向套采用间隙配合约束，模拟真实装配中的滑动导向效果。底部安装底座采用法兰式结构，边缘预留安装孔位，底座与甲板接触的面做密封槽特征，用于后续安装时填充密封胶条，避免甲板积水渗入舱内。渲染阶段采用Keyshot完成材质与场景搭建，金属部件分别赋予304不锈钢抛光材质与弹簧锰钢哑光材质，底座边缘的密封胶条赋予黑色橡胶材质，安装场景模拟游艇车间的地面环境，采用柔和的侧方打光突出金属部件的反光质感与结构层次，同时通过剖面视角的渲染图清晰展示内部弹簧与导向结构的装配关系。设计思路上围绕游艇甲板通风口的实际使用需求，采用弹簧自动复位的启闭结构，无需额外锁止部件即可实现通风口的按压开启与自动关闭，既能够在日常状态下保持舱内通风换气，又能在甲板上浪时依靠水流压力配合弹簧弹力自动闭合，减少海水灌入舱内的风险；整体结构零件数量少，装配逻辑简单，所有外露部件均做圆角钝化处理，适配游艇甲板的安全使用要求，同时圆形的外观造型能够与多数游艇的甲板设计风格相契合，兼顾功能实用性与外观协调性。
