履带式双筒观测作业移动机器人设计

　　这款履带式移动观测作业平台，在结构设计阶段优先考虑了非结构化地形的通行适配性，底盘采用履带与大直径负重轮结合的布局，履带外侧的齿形结构直接在橡胶基体上成型，无需额外加装防滑齿，既降低了履带总成的装配复杂度，也能在碎石路面、硬质土路、轻度泥泞路面保持足够的抓地力，避免作业过程中出现打滑空转的问题。负重轮采用辐条式镂空设计，轮缘处嵌入红色耐磨衬圈，既减轻了行走机构的整体转动惯量，也能在轮体与履带发生相对滑移时减少基体磨损，延长行走部件的维护周期。

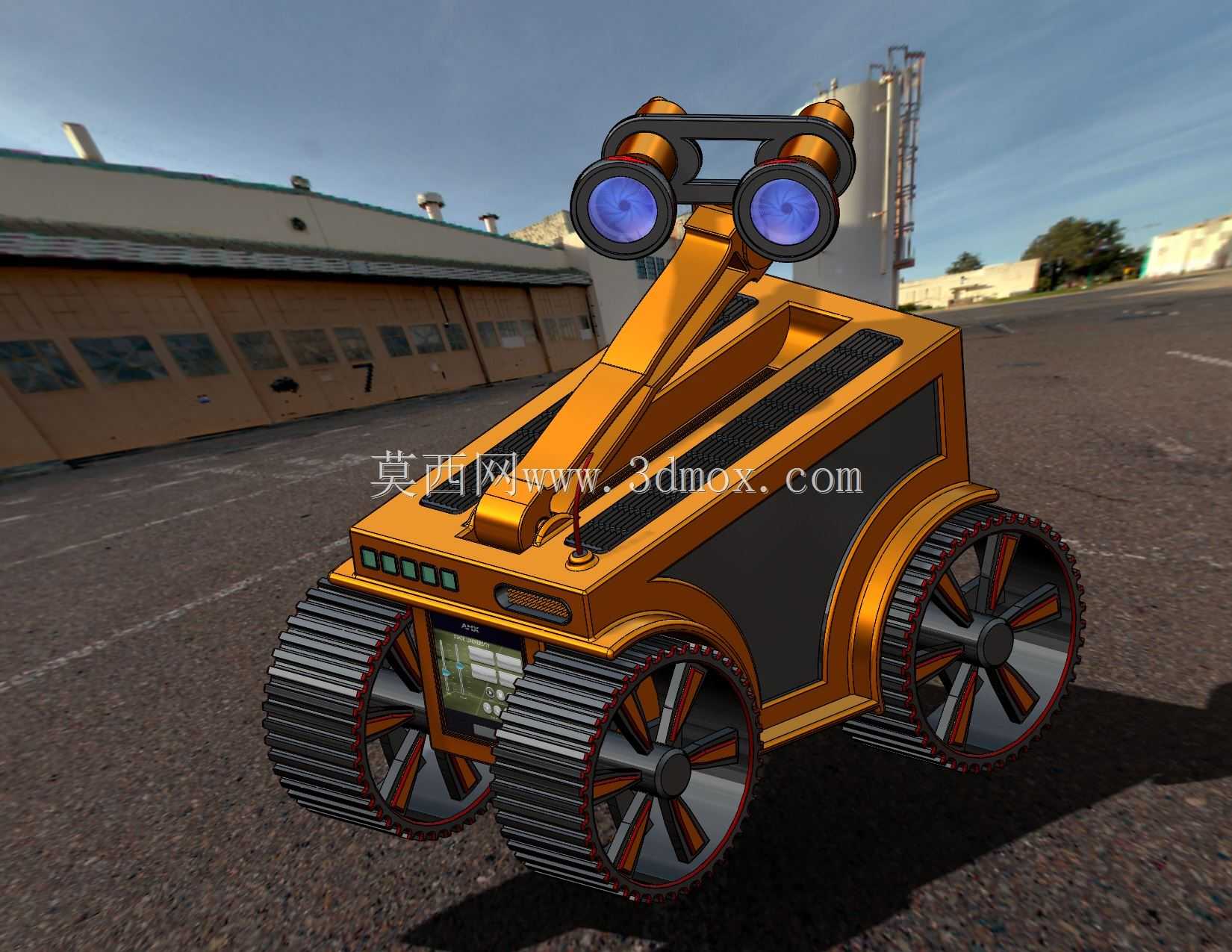

　　上部搭载的双筒观测模组通过多自由度机械臂与底盘主体连接，机械臂的俯仰、回转关节均采用内置走线设计，避免线缆外露在复杂环境中被剐蹭拉扯。双筒观测镜的镜筒外侧包裹橙色硬质防护壳体，镜筒端面的蓝色镜片采用多层镀膜工艺适配，可兼顾可见光观测与低照度环境下的图像采集需求，镜筒侧面的红色标识条用于快速识别观测模组的朝向，方便操作人员在远程操控时快速判断设备的观测方位。

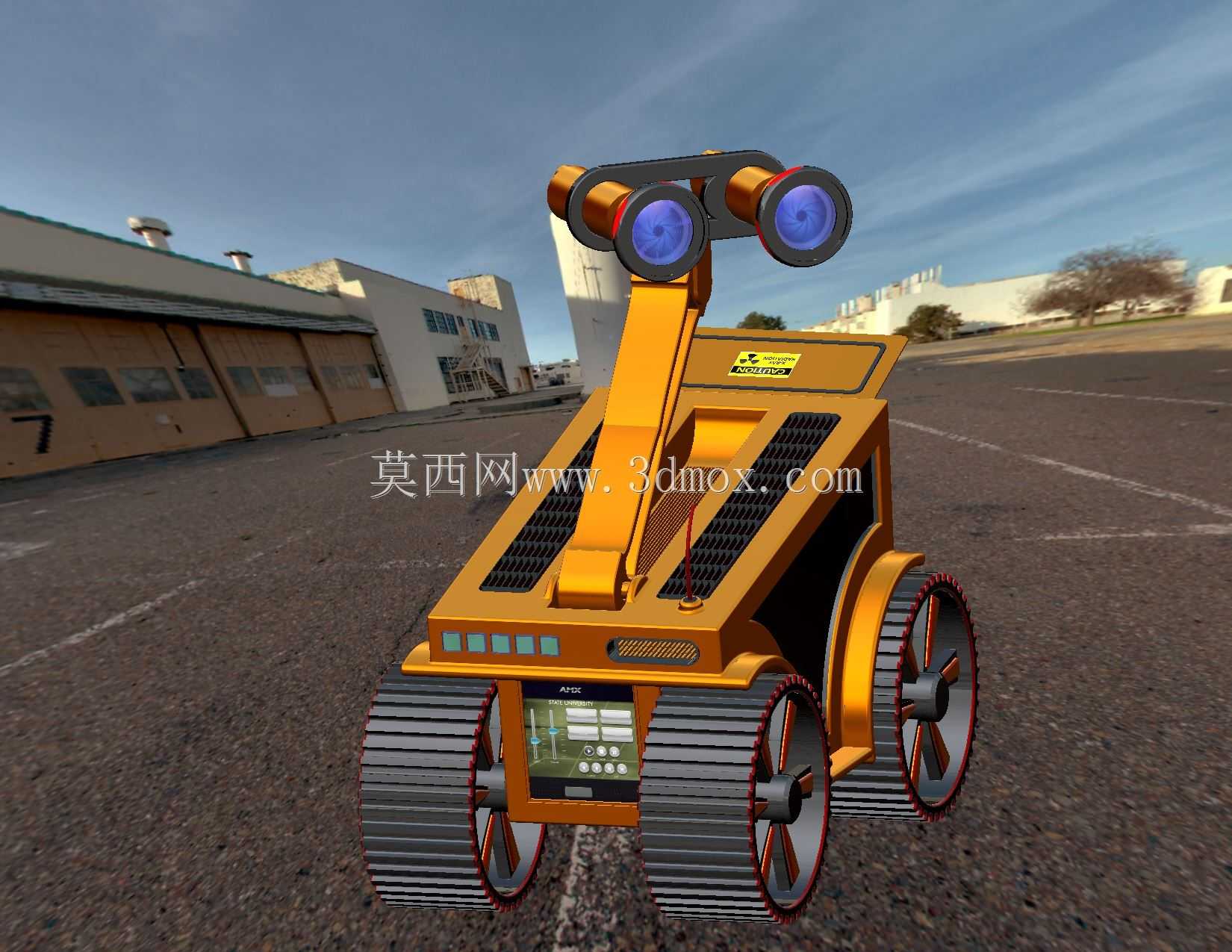

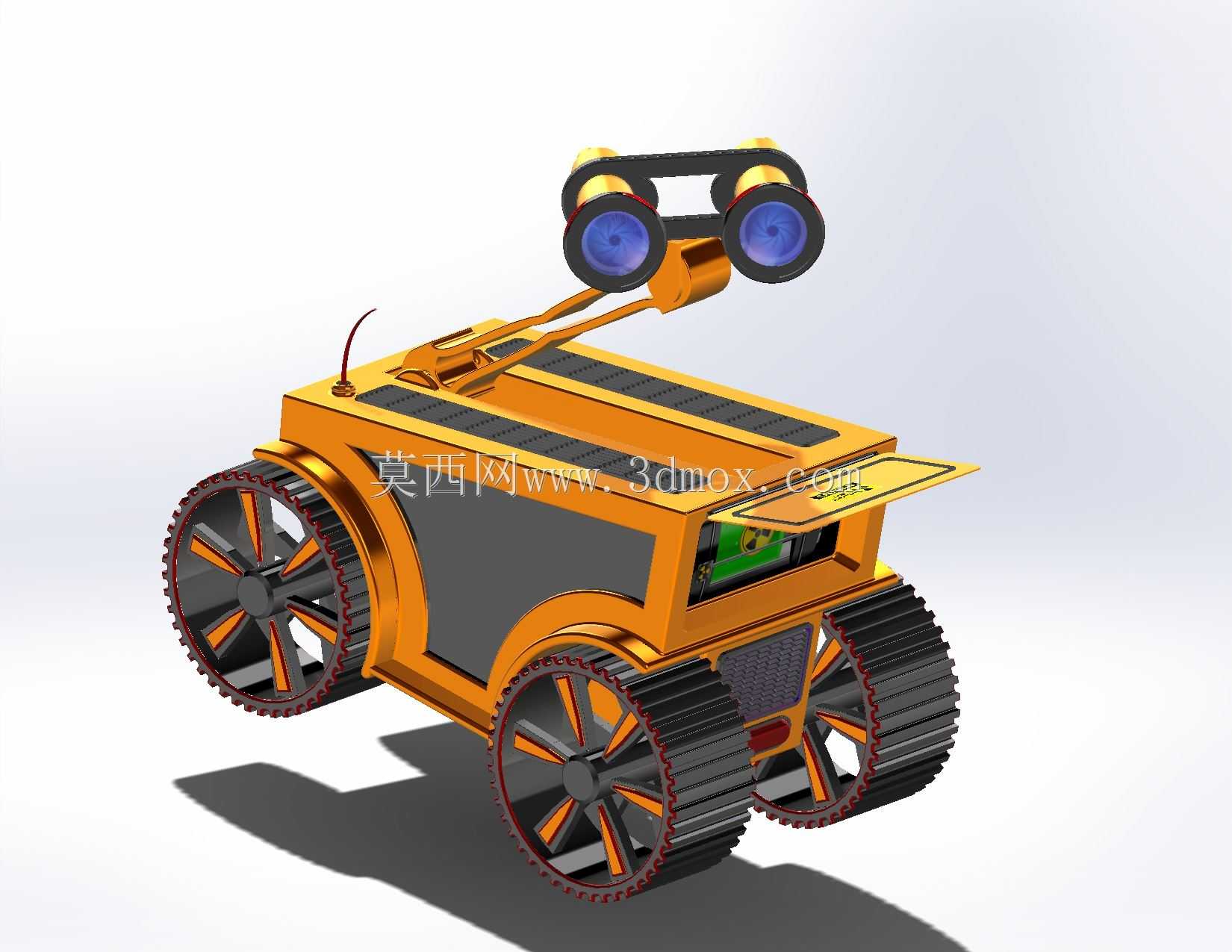

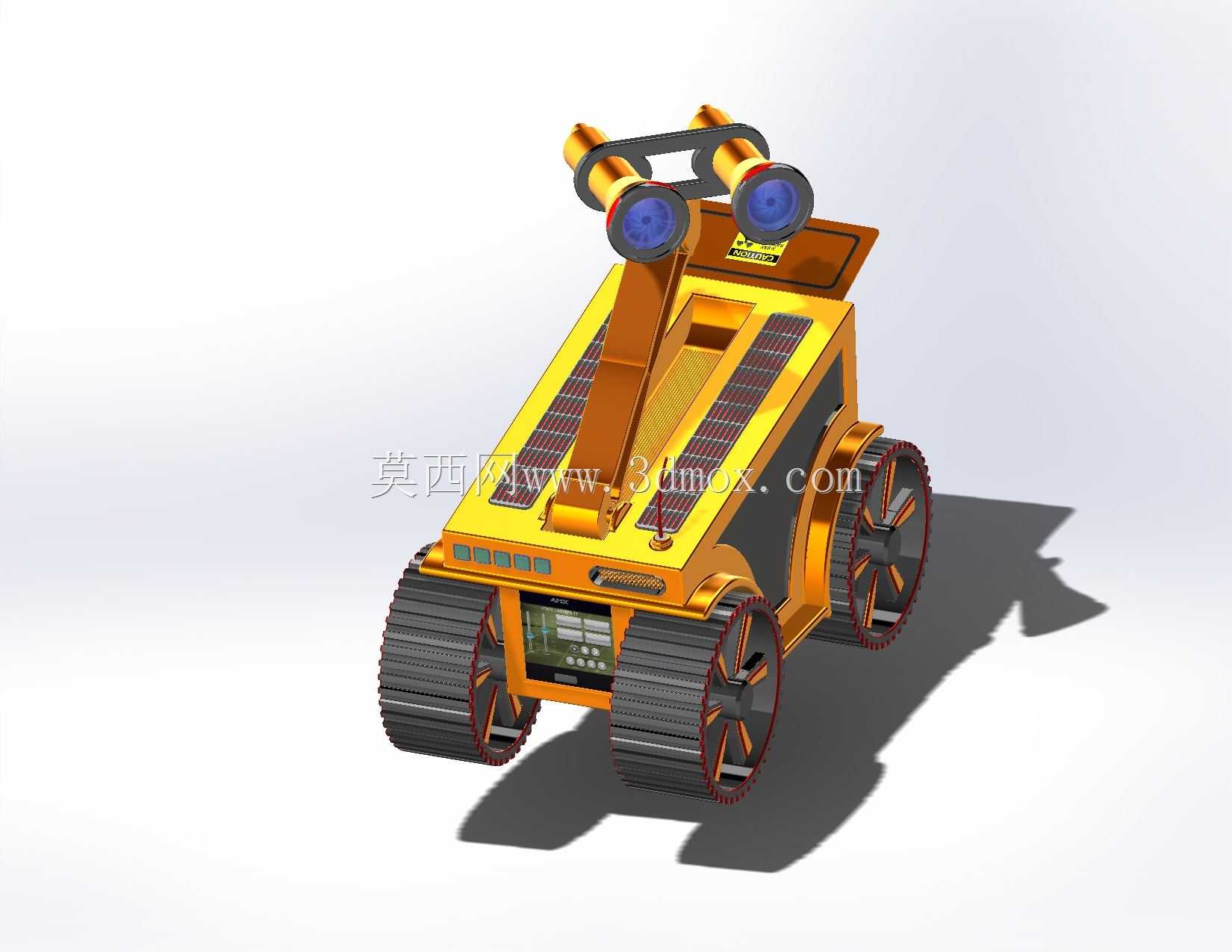

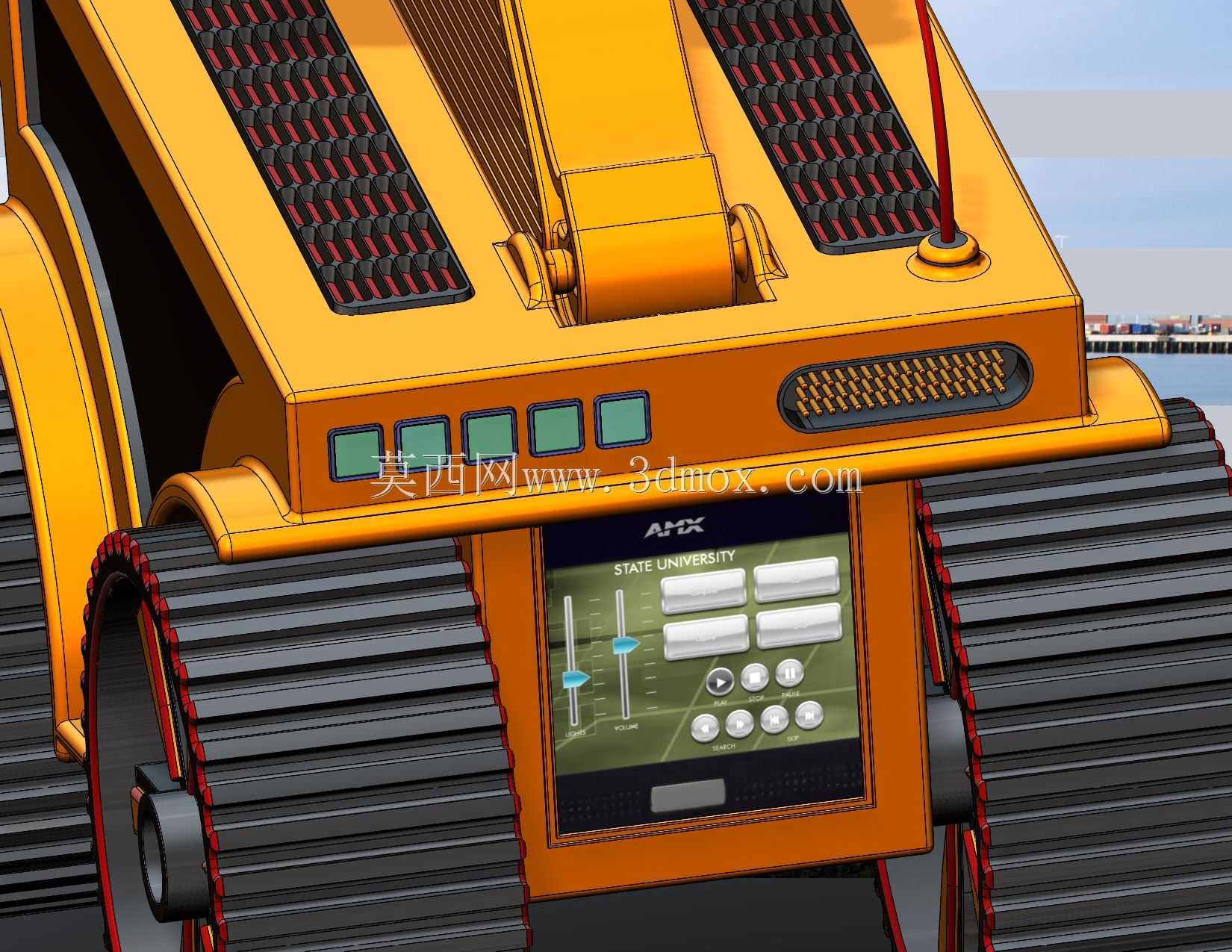

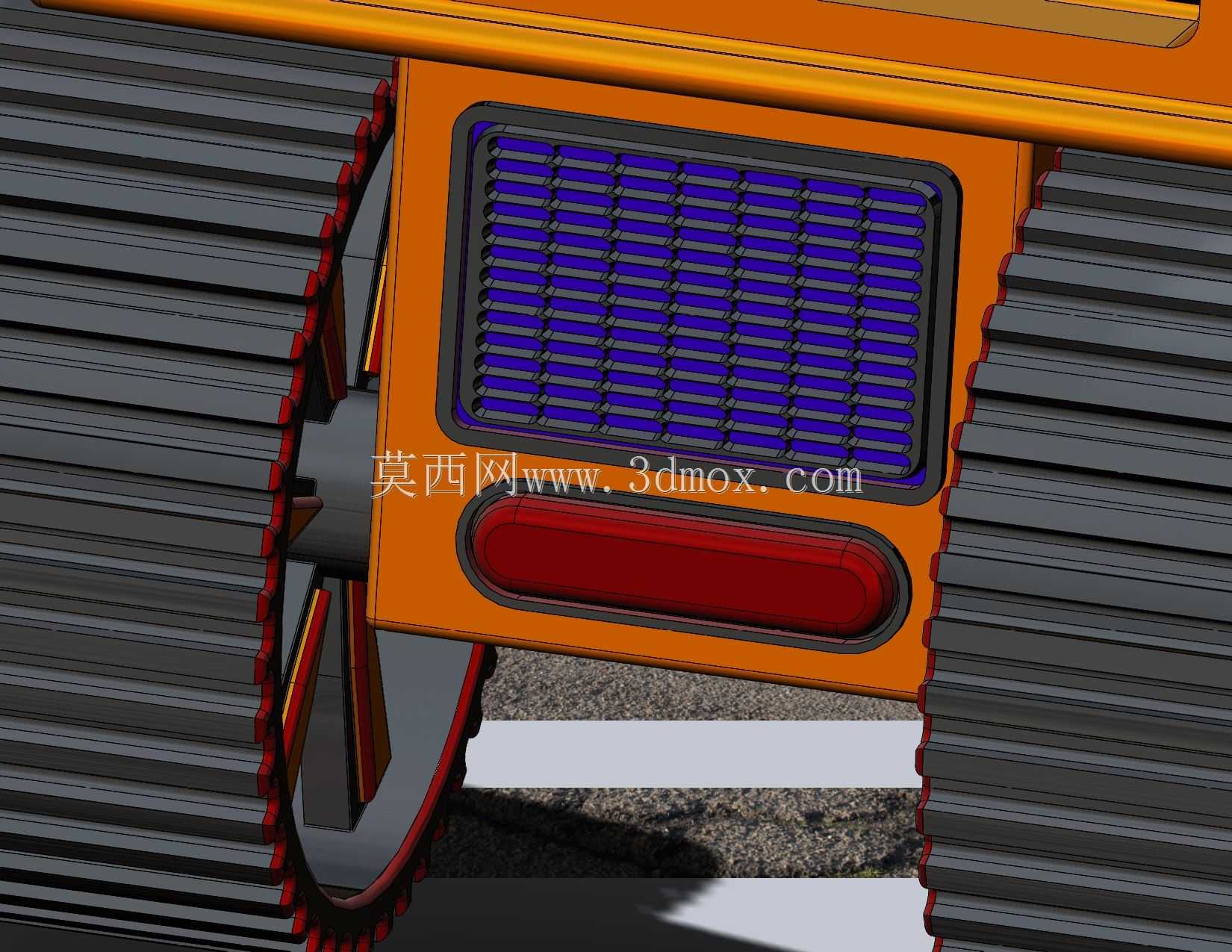

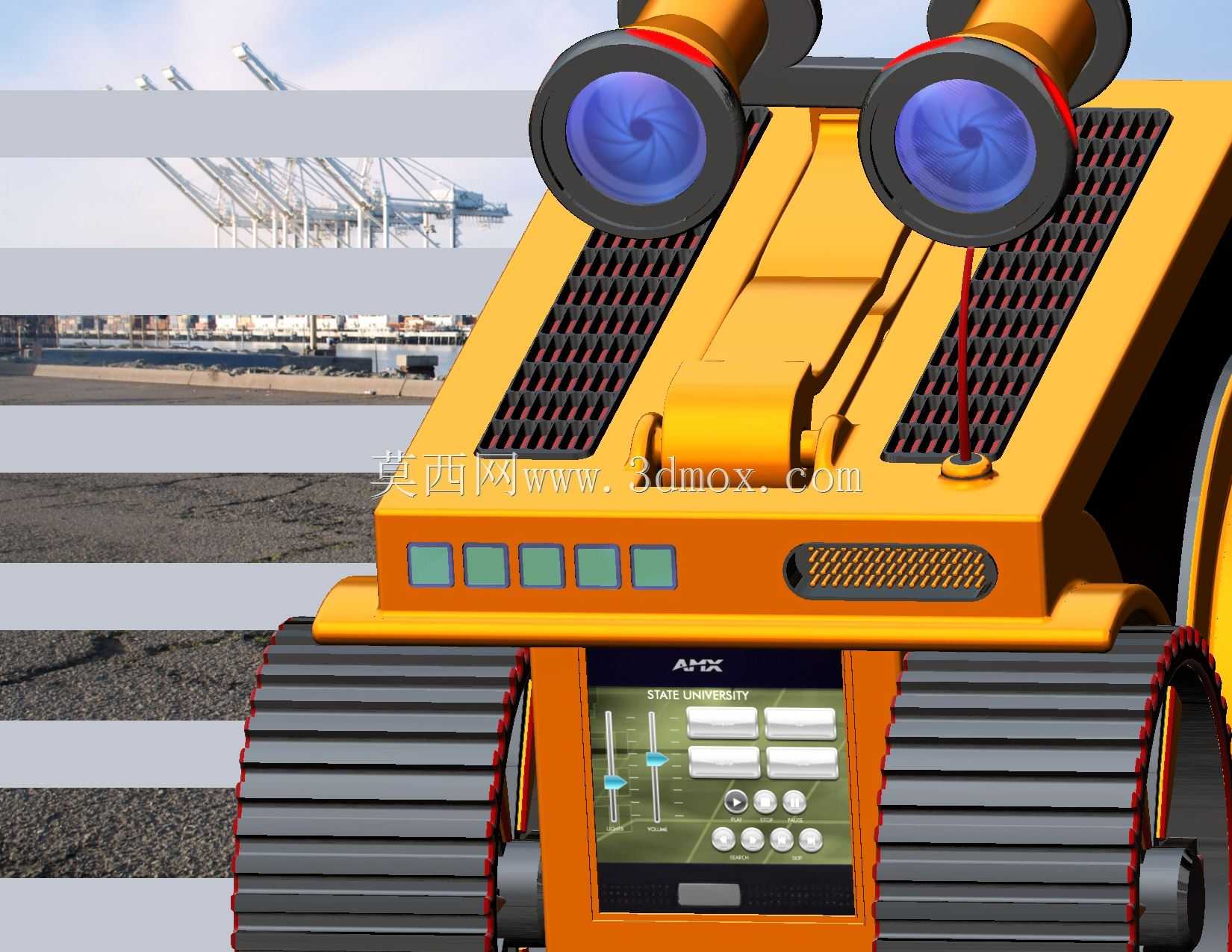

　　底盘上表面铺设的多块太阳能电池板采用嵌入式安装，与上盖壳体保持齐平，没有突出的安装边框，避免户外作业时树枝、碎石剐蹭电池板表面，电池板的输出线路直接接入底盘内部的储能模块，可在户外长时间值守作业时补充电能，延长设备的连续作业时长。底盘正面预留的嵌入式显示屏安装位，采用下沉式结构设计，屏幕表面与壳体外表面的高度差控制在2mm以内，既可以实时显示设备的运行参数、剩余电量、观测画面缩略图，也能避免移动过程中飞溅的碎石直接撞击屏幕表面。屏幕下方排布的多颗状态指示灯，采用不同颜色对应不同的工作状态，操作人员在近距离调试设备时无需连接外接终端，就能快速判断设备的运行工况。

　　设备顶部伸出的杆状天线采用柔性基座连接，当设备从低矮障碍物下方穿行时，天线可自动弯折避让，不会因为刚性碰撞出现断裂问题。在安装边界设计上，整机的宽度控制在常规人行通道的通行宽度范围内，可顺利通过宽度800mm以上的狭窄通道，整机高度在观测模组收回状态下可控制在1.2米以内，能适配多数厂区巡检、户外勘探场景的通行高度限制。底盘两侧的履带张紧机构采用侧置调节螺栓设计，维护人员无需拆解上部壳体，直接从外侧就能调整履带的张紧度，大幅降低日常维护的操作难度。

　　从功能适配角度看，这款设备可替代人工进入存在安全隐患的区域完成环境观测、数据采集工作，比如厂区管廊的日常巡检、野外地质勘探的先期探查、灾害现场的环境侦查等场景。双筒观测模组的布局可实现双目测距功能，能在观测画面的基础上直接测算目标物体与设备之间的距离，为后续作业提供精准的位置参数。机械臂的活动范围可覆盖设备前方120度的扇形区域，观测模组的俯仰角度可从水平向下30度调整至向上45度，无需频繁调整整机位置就能完成大范围的观测作业，减少设备在复杂地形上的移动频次，降低行走机构的损耗。

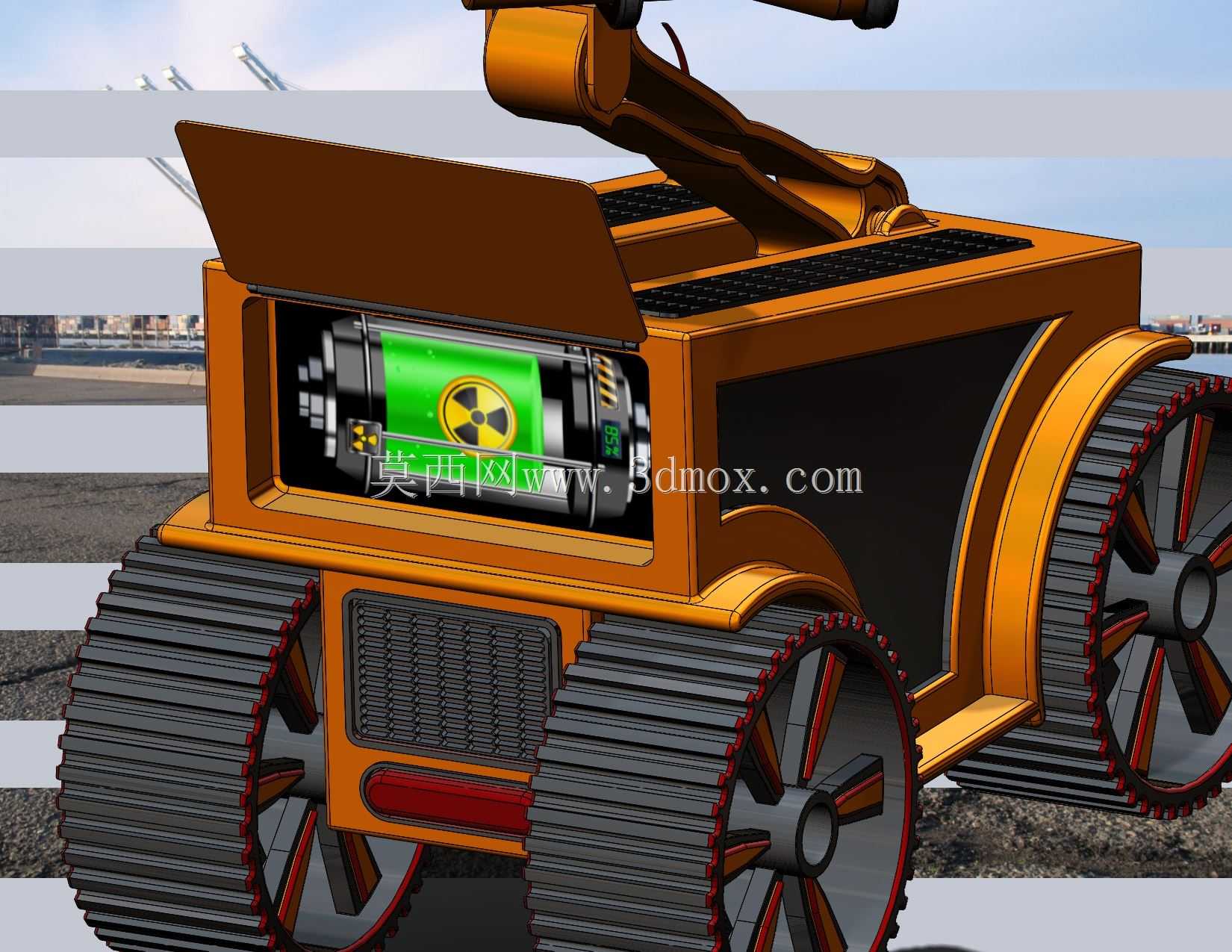

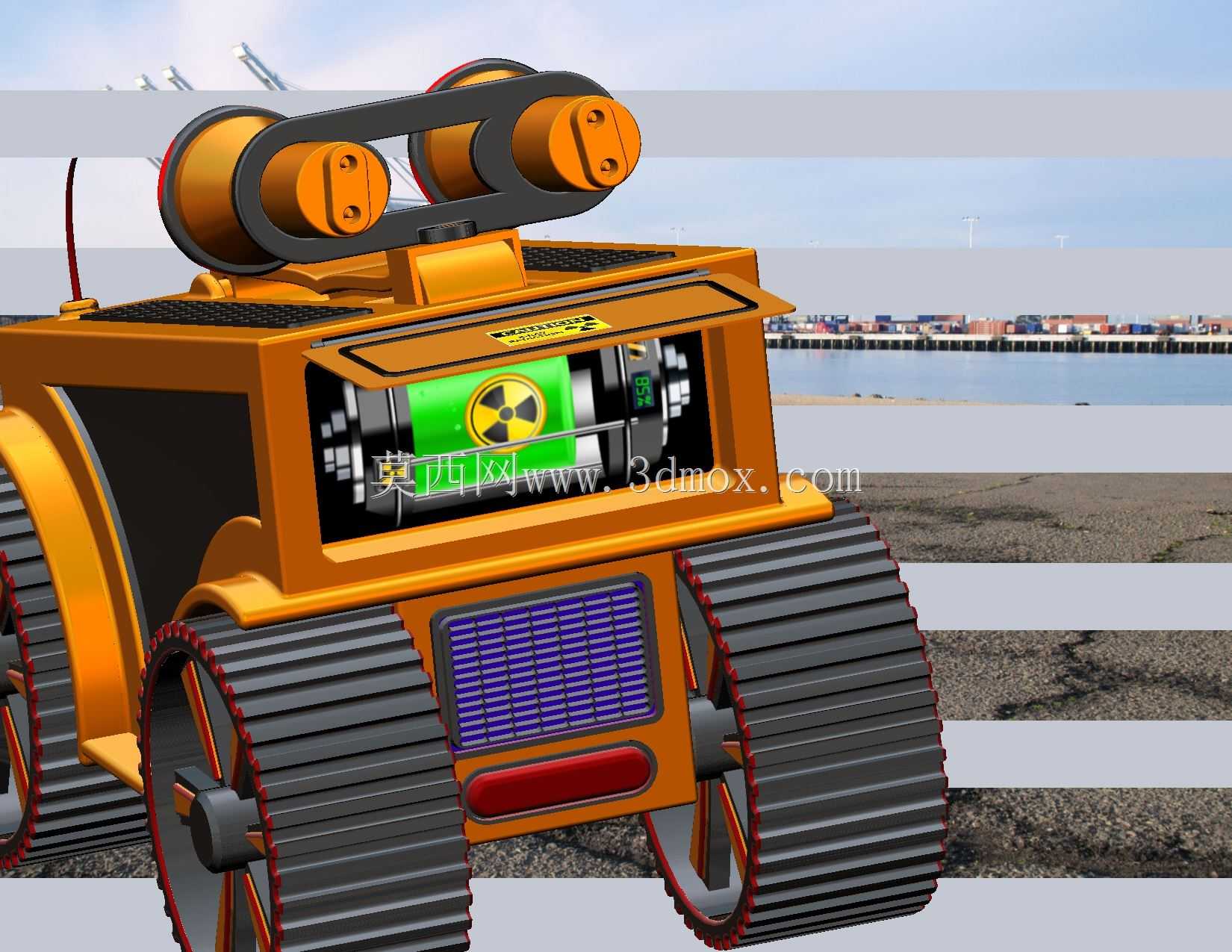

　　底盘内部的腔体采用分舱设计，左侧为动力舱，放置行走驱动电机、传动机构与动力控制模块，右侧为储能与控制舱，放置电池组、主控板与通信模块，两个舱体之间设置隔热隔板，避免动力模块运行时产生的热量影响控制元件的工作稳定性。舱盖的拼接处均设置密封胶条，可达到IP65级别的防护能力，能在小雨天气、多粉尘环境下正常作业，不会因为进水、进尘导致内部元件故障。整机的重心经过优化设计，重心位置落在底盘几何中心偏前100mm的位置，在爬坡、跨越障碍物时可保持足够的稳定性，最大爬坡角度可达到30度，能顺利跨越高度150mm以内的垂直障碍物，适配多数非结构化作业场景的通行需求。
