运动型汽车改装轮毂结构设计

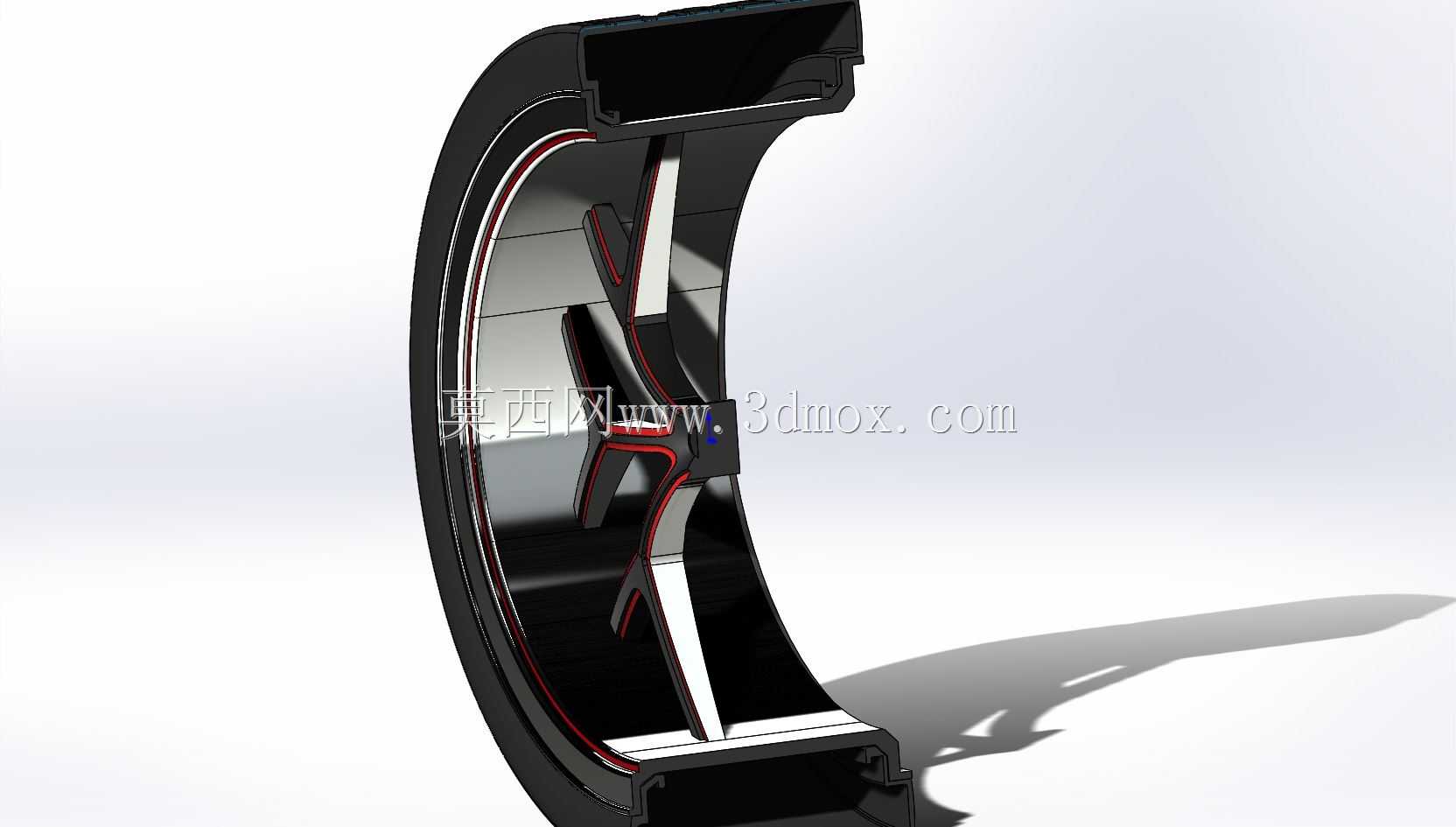

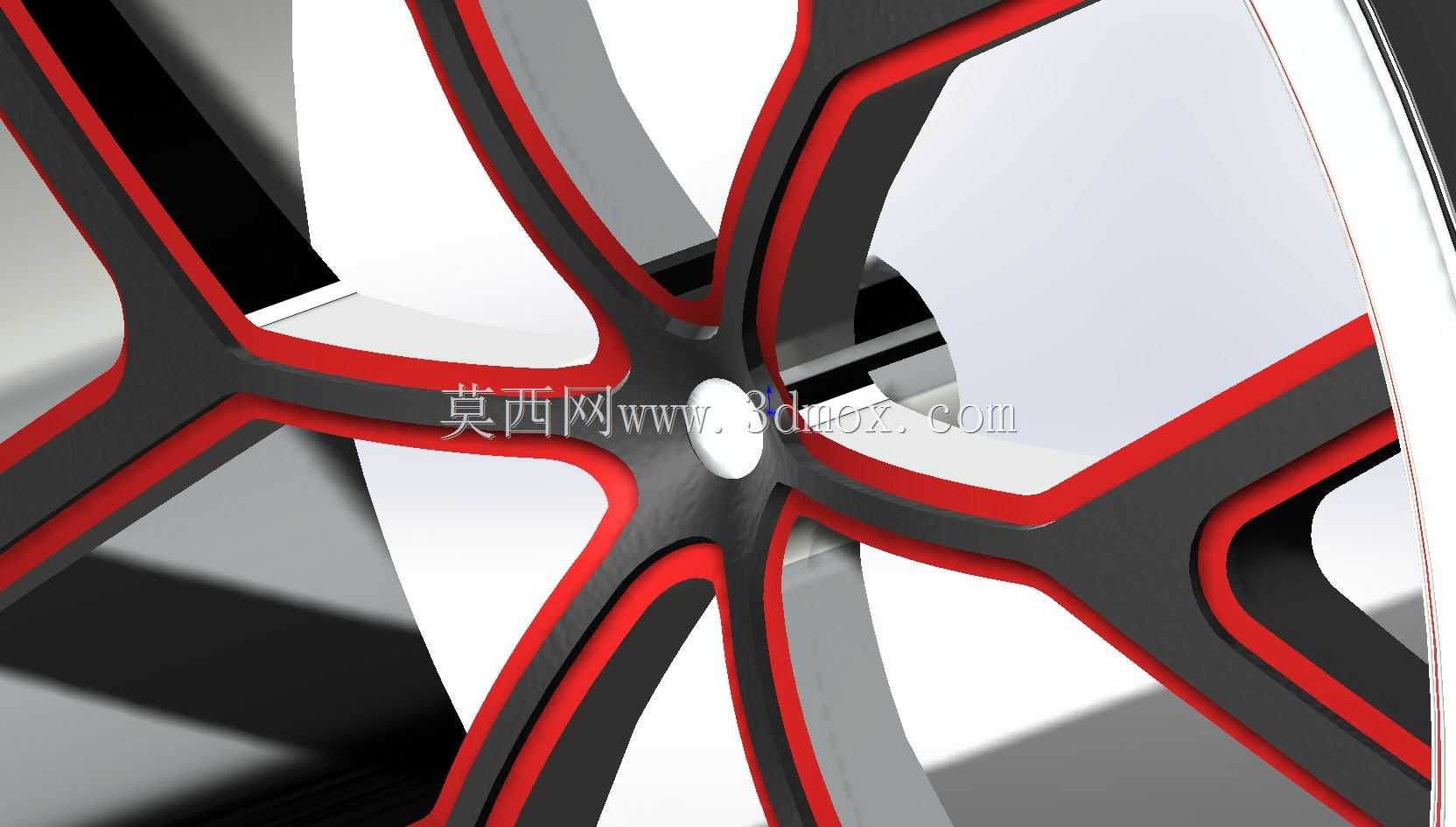

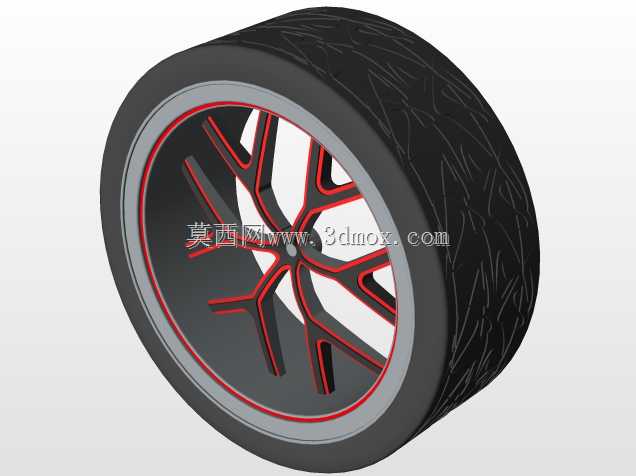

这款轮毂的设计首先围绕乘用车行走系统的实际工况展开，日常行驶中轮毂需要承载整车整备质量叠加动态载荷，还要传递制动、驱动过程中的扭矩，同时承受过弯时的侧向力、颠簸路面的冲击载荷，因此在结构设计阶段，首先确定了轮辐的多辐式分叉布局，五组主辐条沿中心孔周向均匀分布，每组辐条做了双层边缘强化造型，既可以在辐条中部预留减重空腔，降低簧下质量，又能通过边缘的加厚结构提升辐条的抗弯曲、抗扭转刚度，避免急加速、紧急制动时辐条出现应力集中导致的形变。从安装边界来看，中心定位孔的尺寸匹配主流家用乘用车的轴头规格，周围的螺栓孔分布圆直径按照常规五孔乘用车的安装标准设定，安装面的平面度公差控制在0.05mm以内，保证轮毂安装后与轴头完全贴合，不会出现高速行驶时的抖动问题。轮辋部分的宽度、直径参数适配常规运动型轮胎的安装尺寸，轮缘处做了凸起的防脱结构，在车辆低胎压过弯或者激烈驾驶时，能避免轮胎从轮辋上滑脱，提升行驶安全性。设计过程中还考虑了散热需求，辐条之间的镂空区域做了流畅的导风造型，车辆行驶时气流可以顺着辐条间隙流向刹车卡钳与刹车盘区域，带走制动过程中产生的热量，避免长时间制动出现热衰减。外观上的红黑撞色分层设计，并非单纯的装饰效果，黑色的主体结构区域是轮毂的主受力层，红色的边缘嵌条是耐磨防护层，日常行驶中遇到路边石剐蹭时，首先接触的是边缘防护层，不会直接损伤轮毂的主体受力结构，降低小剐蹭对轮毂结构强度的影响。在实际改装应用场景中，这款轮毂既可以满足家用轿车日常通勤的可靠性需求，也能适配赛道日轻度激烈驾驶的载荷要求，簧下质量的降低还能在一定程度上提升悬挂系统的响应速度，改善车辆的操控指向性。轮辋的气门嘴安装位做了下沉式设计，避免充气嘴突出轮辋表面，减少行驶过程中被异物磕碰损坏的概率，同时也能平衡轮毂周向的质量分布，减少动平衡时需要添加的配重块重量。
