.22口径边缘发火步枪弹全尺寸结构

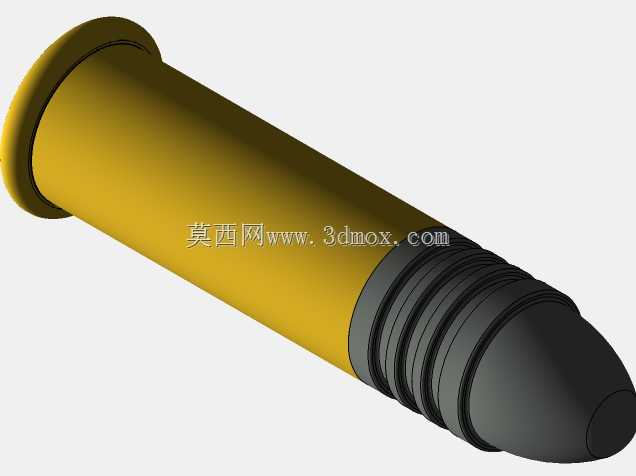

　　这套三维结构围绕.22LR边缘发火步枪弹展开，建模时把弹壳、燃烧室区域、弹头外形和弹壳口部卷边配合关系完整还原，所有线性尺寸均以毫米为基准，几何轮廓参照C.I.P.规定的弹膛与弹药边界建立，适合用于轻武器教学、弹道演示装置、弹药外形识别工装以及射击训练模拟件的前期结构校核。

　　从实际使用场景看，.22LR属于小口径边缘发火弹药，后坐冲量低、射击噪声和枪口扰动相对小，常见于基础射击训练、小型狩猎、休闲靶射以及枪械机构原理展示。对应到三维设计工作中，这类零件虽然外形简单，但对同轴度、外径过渡和口部收口尺寸非常敏感。弹壳主体承担容纳发射药、形成膛内密闭和定位弹头的作用；底部凸缘不仅是轴向定位面，也是抽壳钩抓持位置；边缘发火结构的击发区域集中在底缘，内部击发药位于凸缘空腔附近，击针撞击底缘后完成发火，这与中心发火弹药的底火独立装配方式存在明显区别。

　　建模思路上，弹壳采用回转体为主的特征构建，先确定底缘外径、底缘厚度、弹壳筒体直径、壳体长度和口部内径，再通过母线旋转生成主体曲面。底缘与筒体交界处需要保留清晰台阶，该台阶在入膛时与弹膛端面或定位区域形成轴向限位，若台阶角度或厚度处理不当，会影响闭膛状态下的弹药位置。筒体向口部逐渐收窄，外表面保持连续平滑，口部通过卷边或收口抱紧弹头，模型中以多道环形沟槽和阶梯轮廓表现口部压接痕迹，这些结构在真实弹药上用于提高弹头保持力，避免运输、供弹和进膛过程中弹头松动或前后位移。

　　弹头部分采用钝圆头部加圆柱配合段的形式，圆柱段与弹壳口部形成过盈或抱紧配合。头部曲面不能只按视觉效果随意拉伸，需要兼顾弹膛导入斜面和坡膛过渡：弹头前端进入膛线区时，圆柱部会被膛线挤压并嵌入，形成旋转密封。若三维模型用于教学剖切，可将弹头与弹壳设置为独立实体，便于展示装配深度、接触长度和口部压痕位置；若用于供弹机构动画，则应重点检查弹头最大外径、弹壳底缘外径以及整体长度在弹匣、供弹坡和弹膛路径中的干涉情况。

　　外形尺寸与安装边界方面，.22LR的典型特征是直筒弹壳、突出底缘和较小弹头直径。整体长度方向必须与弹膛长度、枪机前端面位置以及弹匣容弹空间匹配；径向边界则要同时考虑弹膛内径、进弹口宽度和抽壳钩槽位置。底缘厚度影响抽壳钩咬合量，底缘外径影响托弹板定位和弹膛尾部支撑；弹壳口部外径若偏大，进膛时会在供弹坡处产生阻力，若偏小则可能造成弹头定位不稳。筒体锥度虽然很小，但在连续供弹和排列储存中会影响相邻弹药的贴合状态，因此建模时不宜把壳体做成完全等径圆柱，而应保留口部缩径和底部凸缘的真实关系。

　　在工程应用中，该模型可作为枪械课程的剖切演示件，也可用于虚拟射击训练系统中的弹药识别、装退弹动画和故障模拟。进行结构展示时，可通过透明化弹壳表现燃烧室空间、发射药装填区域和弹头压入深度；进行机构校核时，则应把弹药作为刚性实体放入供弹路线，检查底缘是否被抽壳钩可靠捕捉、弹头轴线是否与弹膛轴线对齐、枪机推弹面是否作用在底缘正确区域。对于3D打印实物模型，还需根据打印材料收缩率补偿外径和长度，尤其口部环形压痕、底缘台阶和弹头曲面应避免过薄特征，以保证展示件强度和装配手感。

　　整体来看，这件模型的价值不在复杂零件数量，而在于对边缘发火弹药典型结构关系的准确表达：底缘承担定位、抽壳和击发传力，弹壳承担容药与密封，口部收口固定弹头，弹头外形决定入膛和弹道初始状态。各部分同轴、连续、边界清晰，才能在教学演示、机构仿真和结构设计交流中提供可靠参考。
