薄型方形离心鼓风机散热结构

　　该结构对应一种薄型方形离心鼓风机，主要面向空间高度受限、但又需要主动风冷的小型电子设备。它不同于常见轴流风扇直接沿轴向推动空气，而是通过叶轮在蜗壳形腔体内旋转，将进入扇叶区域的气流沿侧向加速并导出，适合在扁平腔体、狭长风道或设备内部阻力较高的位置承担冷却任务。实际项目中，这类风机常布置在影像采集模组、便携检测仪器、紧凑型通信终端、微型计算模块或 densely 排布电路板附近，用来把芯片、传感器、电源器件周围积聚的热量带走。

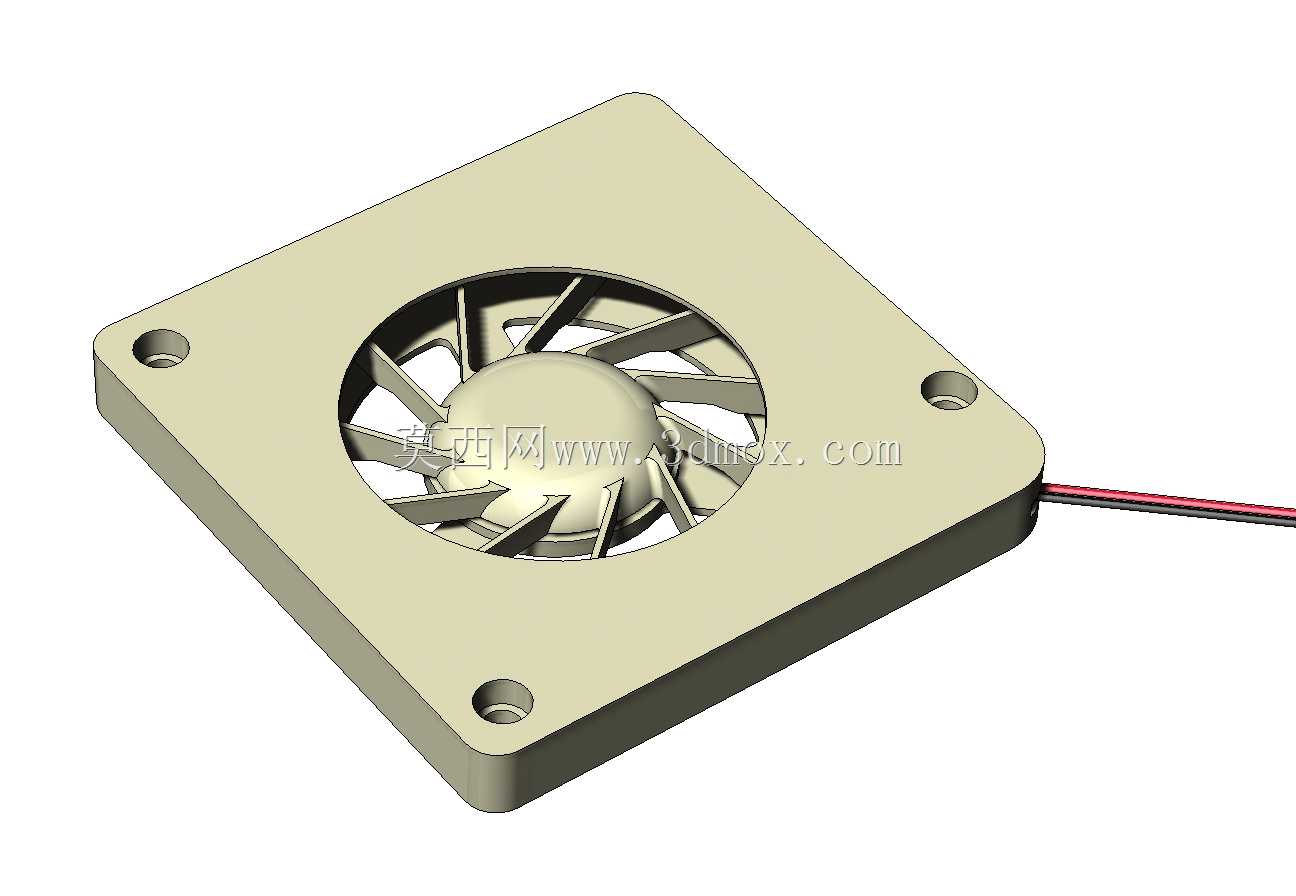

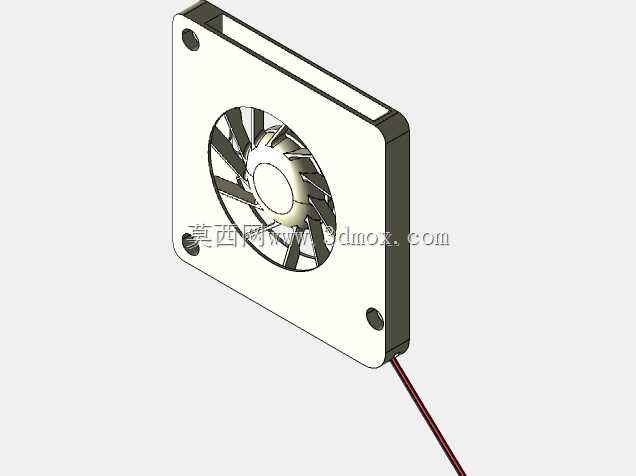

　　从外形边界看，整机采用近似正方形的扁平外壳，四角设置安装孔，便于通过螺钉固定在钣金支架、塑料壳体或散热模组上。方形外框的优势在于安装定位直接，设备外壳开孔规则，堆叠时占用投影面积明确；四角孔位则让受力点远离叶轮中心，装配后不易因振动产生翘曲。外壳厚度控制在较低范围内，适用于传统圆筒风扇无法放入的超薄产品。出线端采用红黑两根导线，从风机侧边引出，布线方向明确，结构工程师在布置线束时可根据设备内部空间选择侧向走线，避免导线压在风机进风面上。

　　叶轮区域是模型的核心。扇叶采用离心式多叶片布局，叶片围绕中央轮毂放射状分布，并与上盖进风窗口形成对应关系。工作时，空气主要从上方圆形进风区进入叶轮，叶片高速旋转赋予气流切向速度，再由风机内部风道向出口输送。相比普通轴流风扇，这种结构在较高背压条件下仍能维持一定风量，因此更适合带有防尘网、散热鳍片、狭窄风道或多层挡板的设备。中央轮毂覆盖电机与轴承区域，外形圆润过渡，既减少进风侧扰流，也为内部转子、定子和支撑结构留出空间。

　　上盖进风窗口采用环形边框加辐条式防护结构，窗口轮廓与叶轮直径匹配。辐条并非单纯装饰件，它一方面阻止手指、线束或异物直接接触高速叶轮，另一方面保持较大的开口面积，降低进风阻力。设计时需要平衡防护强度与通风效率：辐条过宽会减少有效进风面积，带来噪声和风量损失；辐条过细则在跌落、挤压或长期振动环境下容易变形。模型中窗口与叶片之间保留了安全间隙，能够避免制造公差、外壳轻微变形或装配偏差导致叶片擦圈。

　　底部壳体承担蜗壳、风道和电机安装基准的作用。离心风机的性能并不只由叶片决定，壳体内部型线、出风口面积、叶轮与蜗壳间隙都会影响风压和噪声。扁平结构下，腔体高度有限，气流从轴向转入侧向流动时更容易产生湍流损失，因此外壳内壁需要尽量形成平滑过渡，减少突变台阶。对于结构设计人员而言，在整机套用该风机时，不能只关注风扇本体厚度，还要在出风口预留顺畅导流空间；若直接将风机压在封闭平面上，进风面被遮挡，实际散热能力会明显下降。

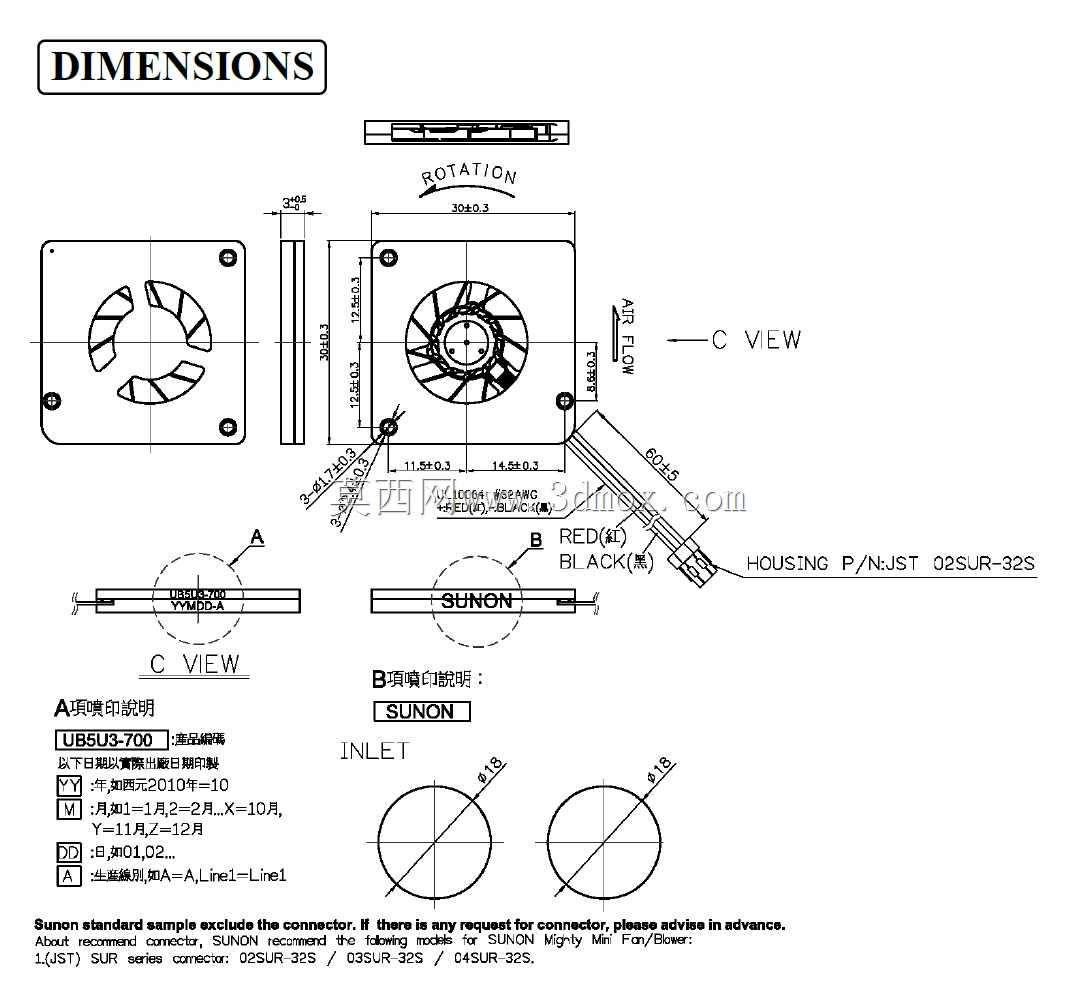

　　安装边界方面，四角通孔提供了机械固定位置，孔边到外框边缘保留足够壁厚，可承受常规螺钉锁紧力。选型建模时应同时校核三个区域：一是风机上方进风空间，不能贴覆薄膜、海绵或密织防尘材料；二是侧向出风路径，需要与设备散热风道连续对接，避免出口被电池、支架或线束封堵；三是导线出线区域，应设置压线或导向结构，防止拉扯导线时作用到风机内部电机连接点。若用于照相或摄像机冷却项目，还需关注风机振动对成像稳定性的影响，固定面应保持平整，必要时在螺钉与壳体之间加入缓冲垫，并让风机重心尽量靠近安装支撑面。

　　从热设计角度看，这类微型鼓风机适合解决小空间内的局部热点问题。它可以将外部冷空气导向图像传感器、处理器、电源管理芯片或散热片表面，也可以在密封度较高的设备中建立明确气流方向，减少热量在壳体内循环。模型呈现了外框、叶轮、进风窗、安装孔和出线结构的完整关系，可用于设备堆叠检查、风道方案验证、安装孔位布局以及冷却部件选型校核。
