雷克萨斯车标轮廓线切割挂件造型

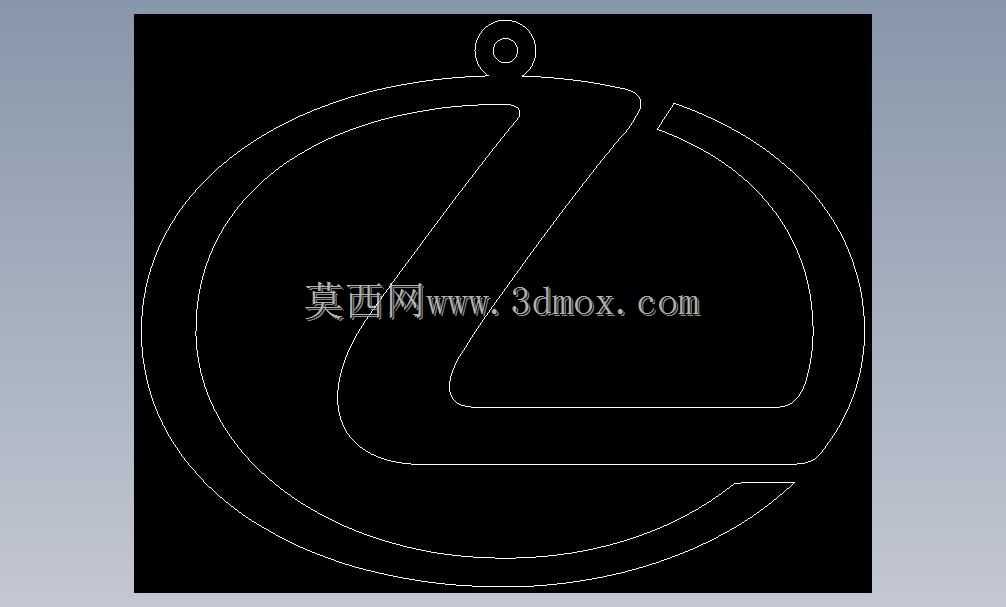

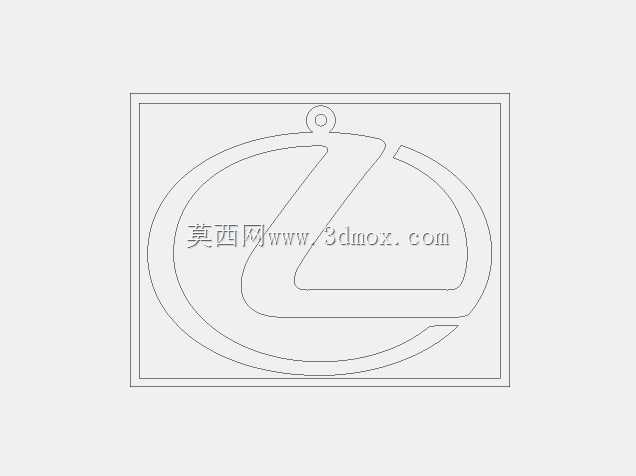

　　该造型围绕雷克萨斯品牌标识的外轮廓展开，采用二维轮廓线的方式表达，适合用于标识挂件、装饰牌、激光切割样件或工艺展示件的前期结构确认。图形主体由近似圆形的外环和内部品牌特征线条组成，顶部单独设置一个带孔的小吊耳，吊耳孔位于轮廓最上方，可作为穿绳、挂链、铆钉或螺钉固定的位置。整体轮廓闭合关系清晰，外环线与内部特征线之间保留均匀的材料区域，既能够在薄板加工中维持足够刚度，也能避免局部窄边造成切割后变形。

　　从实际使用场景看，这类轮廓件常出现在汽车文化周边、展厅导视挂件、钥匙扣、金属铭牌、亚克力装饰件以及教学线切割案例中。若采用金属薄板制作，顶部孔位需要根据挂装方式校核孔径与边距；若采用亚克力、木板或皮革等材料，则应关注刀具半径补偿和热切割缝隙对尖角位置的影响。模型中线条简洁，没有复杂曲面和装配关系，重点在于轮廓识别、比例控制和加工路径规划。

　　外形比例方面，主体接近圆形，视觉重心稳定，内部斜向特征从左上区域延伸至右下，形成品牌识别的主要方向。外环并非完全封闭的简单圆环，而是在右侧保留断开与转折关系，使标识线条具有明显的方向性。设计时需要注意断开处的端部形状，若用于实体切割，端部不能只保留视觉线条，应根据材料厚度补充端部圆弧或平直封口，否则加工后会出现开口、毛刺集中或结构不连续的问题。顶部吊耳与主体外圆相连，连接处采用圆弧过渡，可降低应力集中，也便于挂件在受拉时不从根部开裂。

　　安装边界主要集中在上部吊耳孔。孔中心到外轮廓顶端需要留出足够边距，孔边缘到吊耳两侧也应保持对称，避免穿挂后挂件偏斜。对于常见钥匙扣或展示挂件，吊耳孔不宜过大，孔径过大会压缩吊耳宽度，使承载截面变窄；孔径过小则会限制挂绳、开口环或链条的通过。若后续改为螺钉固定在背板上，还需要在孔位周围增加沉台或垫片空间，防止薄板件在拧紧时发生翘曲。

　　结构设计思路上，轮廓件虽然看似简单，但工程处理不能只停留在描线阶段。首先要确认图形是用于视觉展示还是直接下料。用于展示时，线条可以作为刻蚀、丝印或雕刻路径；用于下料时，所有实体区域必须形成封闭轮廓，内部品牌线条需要转化为材料保留区与镂空区的明确边界。其次要考虑材料厚度对外观的影响。薄板金属切割后边缘较窄，挂件轻，但容易在运输中弯折；较厚板材质感更好，却会让顶部吊耳显得笨重，且尖角处切割热影响更明显。亚克力材料则需要在小圆弧处降低进给速度，防止应力开裂。

　　加工路径上，外圆轮廓适合连续切割，内部斜向特征应尽量减少频繁起停，以降低接刀痕。顶部小孔可先加工后切外轮廓，这样板材在孔加工时仍保持较大夹持面积，稳定性更好。若采用激光切割，应在窄缝和尖角处设置合适的拐角延时或功率衰减，避免材料过烧；若采用冲裁，则需要检查最小桥位宽度，防止模具刀口过于脆弱。对于线材弯曲或管材成型并不适用，本件本质上属于平面轮廓类零件，核心尺寸集中在直径、板厚、吊耳孔径、孔边距以及线条间最小桥宽。

　　在汽车相关应用中，标识挂件并不承担车辆功能载荷，但它对品牌轮廓的还原度要求较高。比例失真、圆环偏心、内部斜线角度偏差，都会直接影响识别效果。建模时可先依据外圆确定整体包络，再布置内部特征线，最后调整顶部吊耳尺寸，使挂件功能结构不破坏主体视觉。外环与内部线条之间的材料带应尽量保持等宽，这样在切割后光影均匀，悬挂时也不会因局部过重而倾斜。

　　若作为展厅装饰件使用，背面可增加胶粘区、磁吸片或螺钉座；若作为钥匙扣，则需要在孔位处加装金属开口环，并对切割边缘进行倒角或抛光。边缘处理不可忽视，尤其是右侧断开端部和吊耳根部，人员频繁拿取时这些位置最容易产生刮手感。经过去毛刺、倒角和表面处理后，平面轮廓件既能保留雷克萨斯标识的识别特征，也能满足挂件类产品在装配、悬挂和日常接触中的实际使用要求。
