转子发动机缸体型面外壳结构

　　该结构对应转子发动机中与三角转子直接配合的缸体型面外壳，属于旋转活塞式动力装置的核心包容零件。转子发动机取消了传统往复式内燃机的曲柄连杆往复运动机构，三角转子在缸体内沿固定轨迹做行星运动，缸体内壁的特殊型面与转子三个顶角的密封片持续贴合，将缸内空间分隔为三个随转子转角连续变化的工作腔，依次完成进气、压缩、燃烧膨胀、排气四个工作循环。

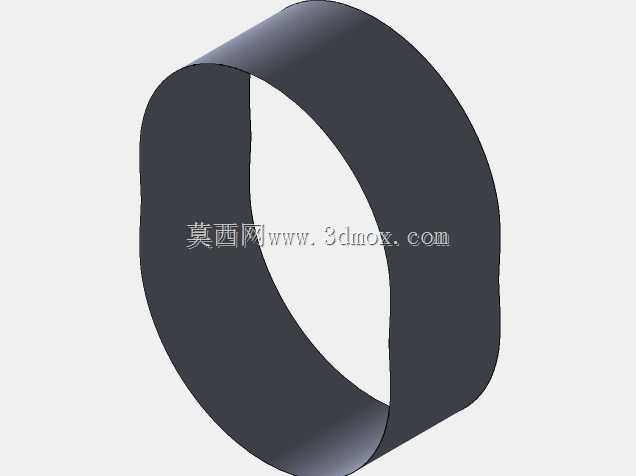

　　从实际装机场景来看，这类缸体外壳是转子动力单元的安装基准件，外壳的内壁型面精度直接决定三个工作腔的密封可靠性：若型面轮廓度超差，转子顶角密封片会与缸壁出现局部间隙，压缩行程的混合气会发生窜漏，直接导致缸压不足、动力输出下降，严重时密封片会在高速滑动中出现异常磨损甚至断裂。建模时首先要保证缸体内壁的理论型面完全符合转子发动机的缸体轮廓方程，型面沿轴向全程等截面延伸，两端面分别与前端盖、后端盖贴合密封，端面上预留的螺栓孔位需要和端盖、主轴轴承座的安装孔位同轴对齐，装配后主轴穿过缸体中心的偏心轴支撑位，三角转子套装在偏心轴颈上，转子三个顶角的密封片在弹簧与离心力作用下始终压紧缸体内壁。

　　外壳的轴向宽度决定了转子的有效工作厚度，直接关联发动机的单腔排量：在三角转子偏心距、创成半径参数固定的前提下，缸体轴向宽度越大，单个工作腔的最大容积越大，整机排量与输出扭矩也相应提升。建模过程中需要严格控制型面的光滑连续性，不允许出现局部凹陷、凸起或者曲率突变，否则密封片扫过该位置时会出现跳动，既破坏密封边界，也会产生额外的冲击载荷。缸体的外壁结构需要兼顾散热需求，实际量产机型中该外壳外部会集成冷却水道或者散热鳍片，冷却液在缸体夹层内循环带走燃烧产生的高温，避免型面因过热发生热变形，保证高温工况下型面轮廓仍处于设计公差范围内。

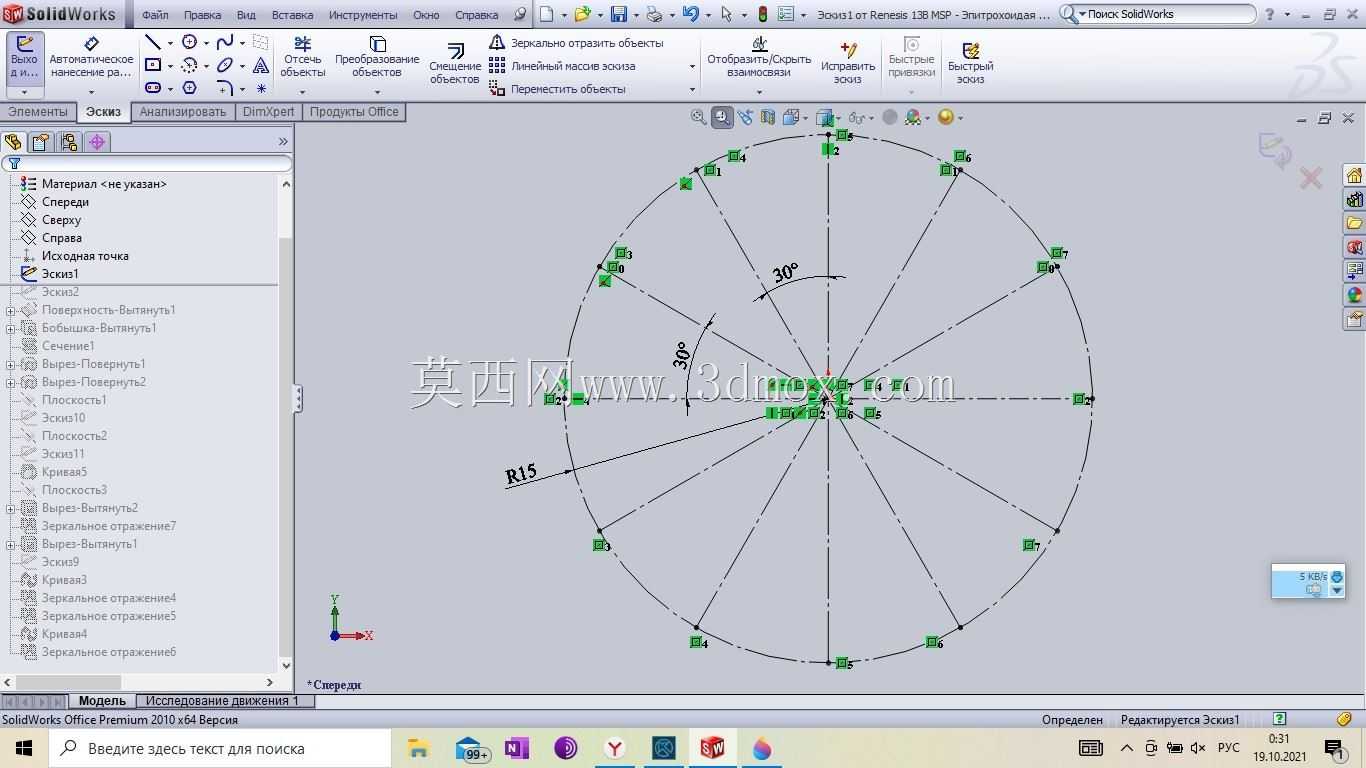

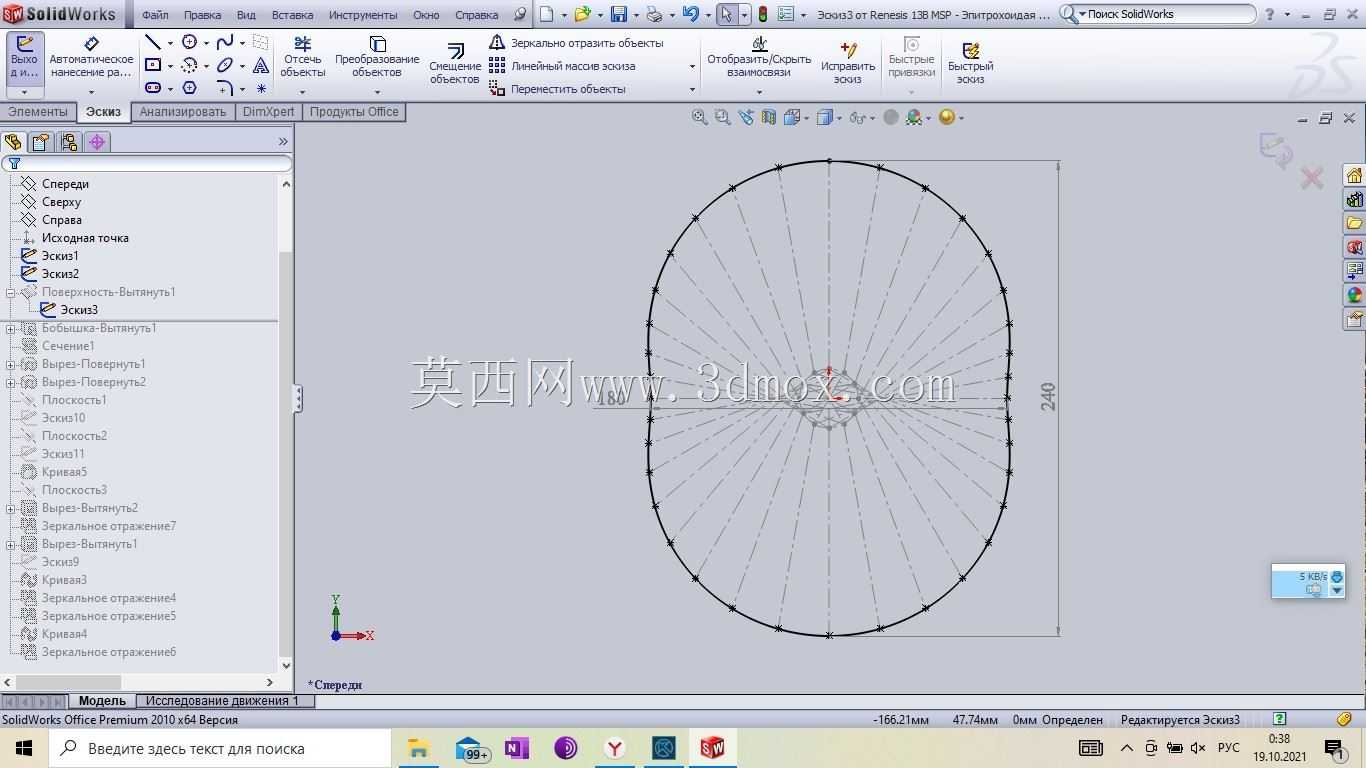

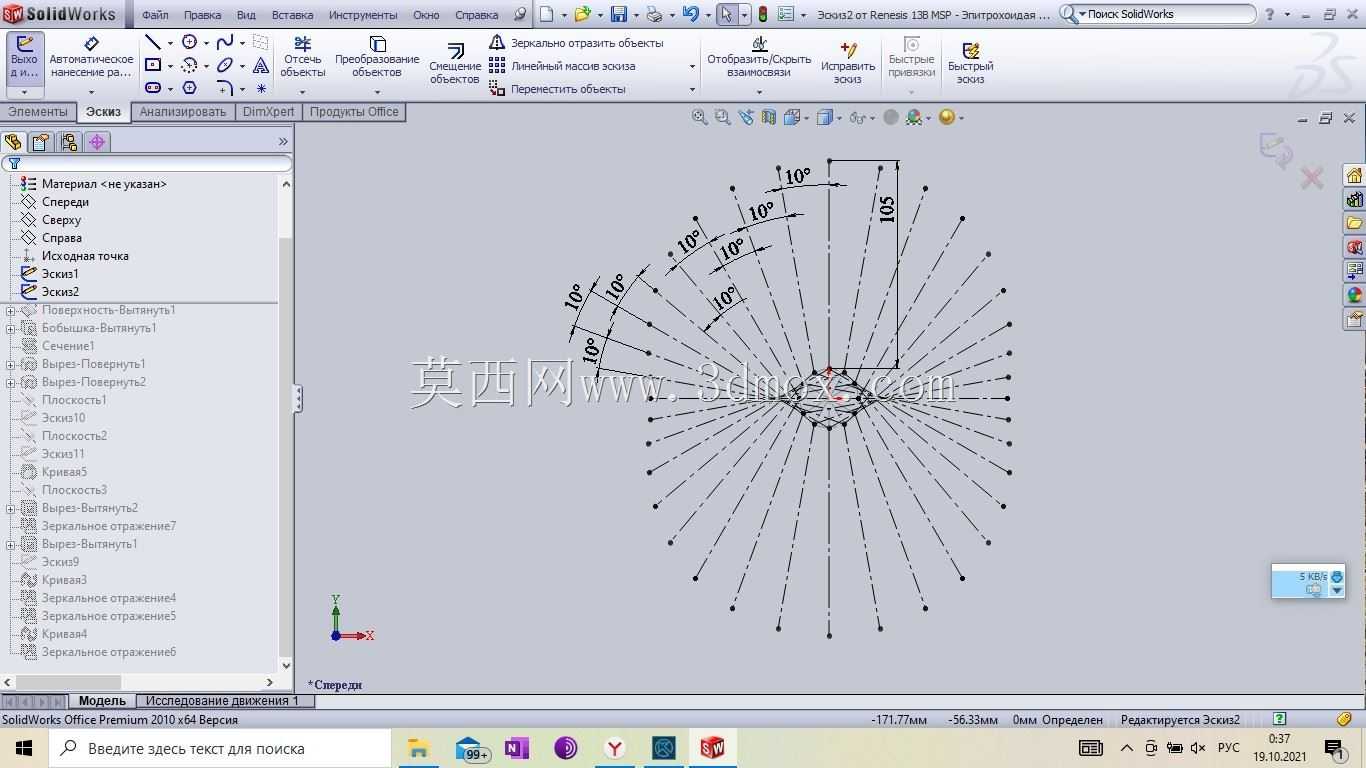

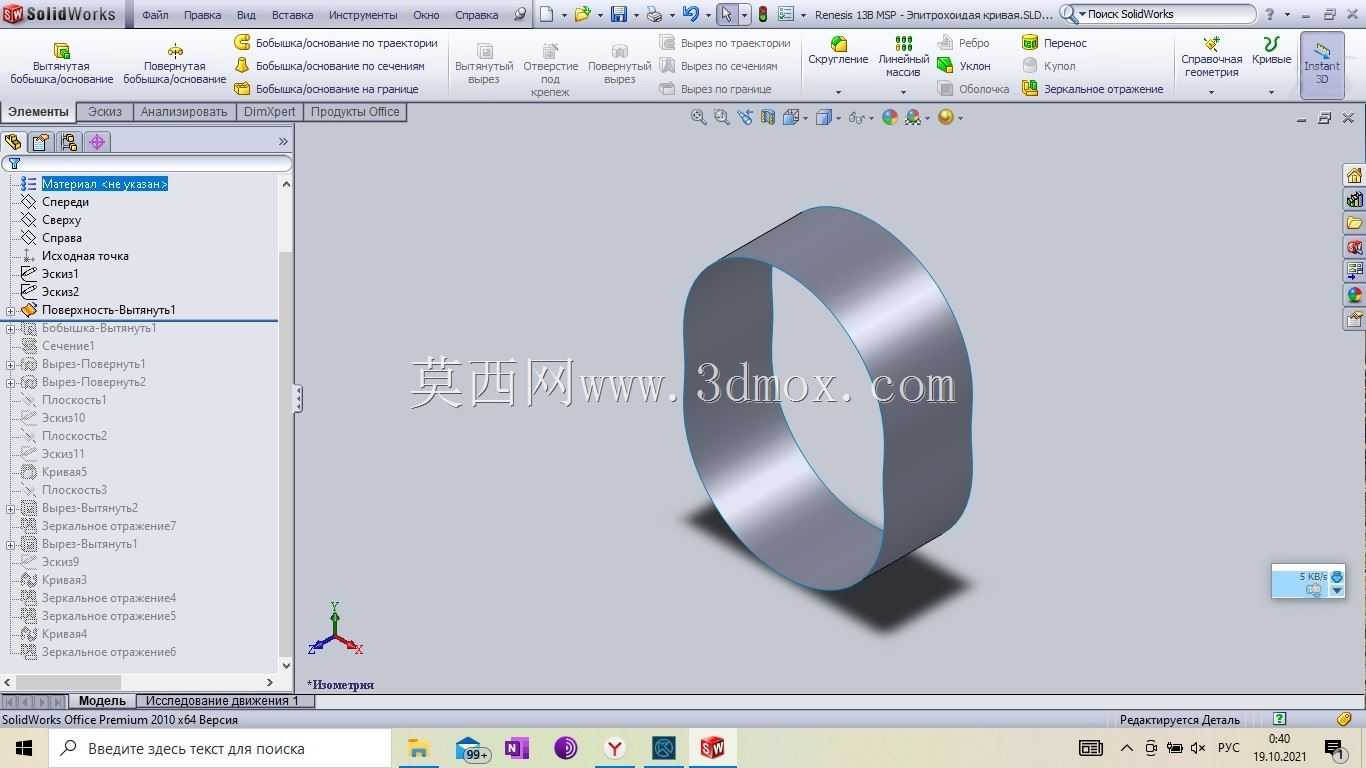

　　从安装边界来看，该外壳作为整机的核心承载件，外部需要对接进气歧管、排气歧管、点火系统安装座，内壁全程承受燃烧爆发压力与高温燃气冲刷，因此模型构建时除了保证内壁工作型面的准确，还要预留出进排气口、火花塞安装孔的对应位置，各接口的方位角度需要和转子的运动相位匹配，保证进排气正时符合设计要求。这类等截面拉伸的缸体结构在建模时优先采用草图绘制理论型线后双向拉伸的方式完成主体，再对两端接合面做平面度约束，所有和端盖配合的止口位置保留足够的配合余量，方便后续工程出图时标注形位公差与尺寸公差，为后续的数控加工、密封性能校核提供准确的三维结构依据。
