金属条与方形型材扭转工装设备

　　这套扭转工装的核心定位，是针对小截面金属直条、方形金属坯料的定角度扭转工序做专用化适配，在五金制品、线材深加工、装饰金属型材、小型五金配件生产场景中，这类工序此前往往依赖台虎钳配合扳手手动施力，不仅扭转角度一致性差，还容易在坯料夹持位置留下压痕，对后续表面处理工序造成额外打磨工作量。

　　从实际产线适配的角度看，该装置的加工边界覆盖两类典型工件：其一为截面尺寸最大16mm×16mm的方形金属坯料，这类坯料常见于防盗网装饰花件、铁艺护栏扭纹段、工具手柄防滑段的加工，扭转后形成的螺旋纹路既可以提升装饰件的外观质感，也能在手柄类工件上增加握持摩擦力；其二为截面规格最大30mm×4mm的金属条料，这类条料多应用于货架支撑扭杆、机箱弹性卡扣、五金挂件的成型工序，扭转段可以在不额外增加零件数量的前提下，提升条料自身的抗扭刚度，抵消长直条料受侧向载荷时的易变形缺陷。

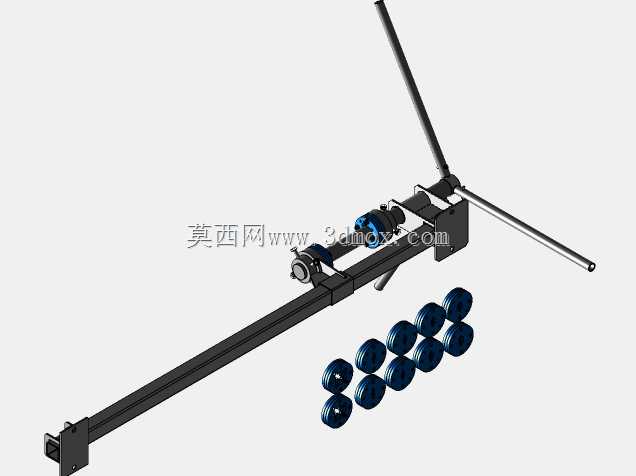

　　结构设计上，整套装置分为夹持固定端、扭转执行端、机架支撑三个核心模块。固定端夹持位采用可换式钳口结构，针对方形料和扁条料可以快速更换对应型面的钳口垫块：方形料钳口加工有V型定位槽，装夹时自动对中方坯的四个棱边，避免扭转过程中坯料打滑偏移；扁条料钳口加工有与条料厚度匹配的定位凹槽，装夹后条料的扁平面与钳口端面完全贴合，防止扭转时条料出现侧向翘曲。扭转执行端的旋转主轴与固定端钳口保持同轴度设计，同轴度公差控制在0.1mm以内，避免扭转过程中坯料受到额外的径向弯折力，防止工件在扭转变形过程中出现非正常断裂。

　　在功能集成上，装置同步附带了条料剥离工位，针对扭转完成后工件与钳口接触面可能出现的轻微粘结、氧化皮卡滞情况，剥离工位可以在扭转动作完成后直接将工件从夹持位顶出，不需要操作人员额外用撬棍拆卸，既缩短了单件工件的加工辅助时间，也避免了手动撬料时对工件已加工扭纹面造成磕碰损伤。机架部分采用型钢焊接框架结构，焊接后做整体去应力退火处理，后续再对主轴安装位、钳口安装面做一次铣削精加工，保证长期承受扭转载荷后机架不会出现形变偏移，设备的安装底面预留了四个地脚螺栓固定孔，可以直接固定在车间钳工台或者专用设备机座上，不需要额外做复杂的地基施工。

　　从工艺适配的细节考量，设计时针对不同材质的工件变形特性做了结构冗余：针对低碳钢这类塑性较好的材料，扭转执行端的旋转行程可以覆盖0到360度的任意扭转角度，操作人员可以根据产品要求设定扭转圈数；针对铜、铝这类软质金属，钳口垫块可以更换为尼龙或者紫铜材质，避免夹持力过大在软金属表面留下压伤痕迹。装置的操作空间预留充分，工件上下料的开口方向正对操作人员站位，单件工件的装夹、扭转、卸料全流程动作路径没有结构干涉，针对长度在300mm以内的短坯料，不需要额外加装工件托架；针对长度超过500mm的长条料，机架侧面预留了托架安装螺孔，可以后续加装可调高度的辅助支撑托轮，避免长料在扭转过程中因自重产生弯曲挠度。

　　和通用型扭转设备相比，这款专用工装的结构紧凑，不需要配置复杂的数控系统即可完成小批量多品种的扭转加工，在五金修配车间、铁艺加工门店、小型五金制品厂的场景下适配性极强，维护时仅需要定期给旋转主轴加注润滑脂、检查钳口紧固螺栓是否松动即可，没有复杂的液压或者电控元件，对车间操作人员的技能要求门槛更低。
