加气混凝土砌块剪叉式机械抓取夹具

　　这套抓取夹具面向加气混凝土砌块在生产、转运和码垛环节的夹持作业，结构上采用对称剪叉连杆作为核心传力路径，配合上方吊点与下方两组平行托板，实现砌块被提起时的自动收拢和承载。现场使用时，夹具通常悬挂在行车、电动葫芦或简易提升机构下方，工人将其移动到砌块堆上方，使两侧托板从砌块底部或侧向进入夹持位置；随着提升力作用，顶部铰接点受力，剪叉臂绕销轴转动，两侧框架向内收束，托板与挡靠面共同限制砌块位移。

　　从功能逻辑看，该装置并不依赖复杂动力元件，而是利用被吊物自重形成夹紧趋势。吊点承受的载荷越大，连杆传递到夹臂的收拢力矩越明显，这对规则块状物料的短距离搬运比较适合。加气混凝土砌块质量较大、表面相对粗糙、单件或成组搬运时需要稳定托底，因此下方托板采用宽面接触，避免局部压强过高造成边角破损；两侧竖向框架则起到侧向定位和防倾作用，使砌块在起升、平移、下降过程中保持相对整齐的姿态。

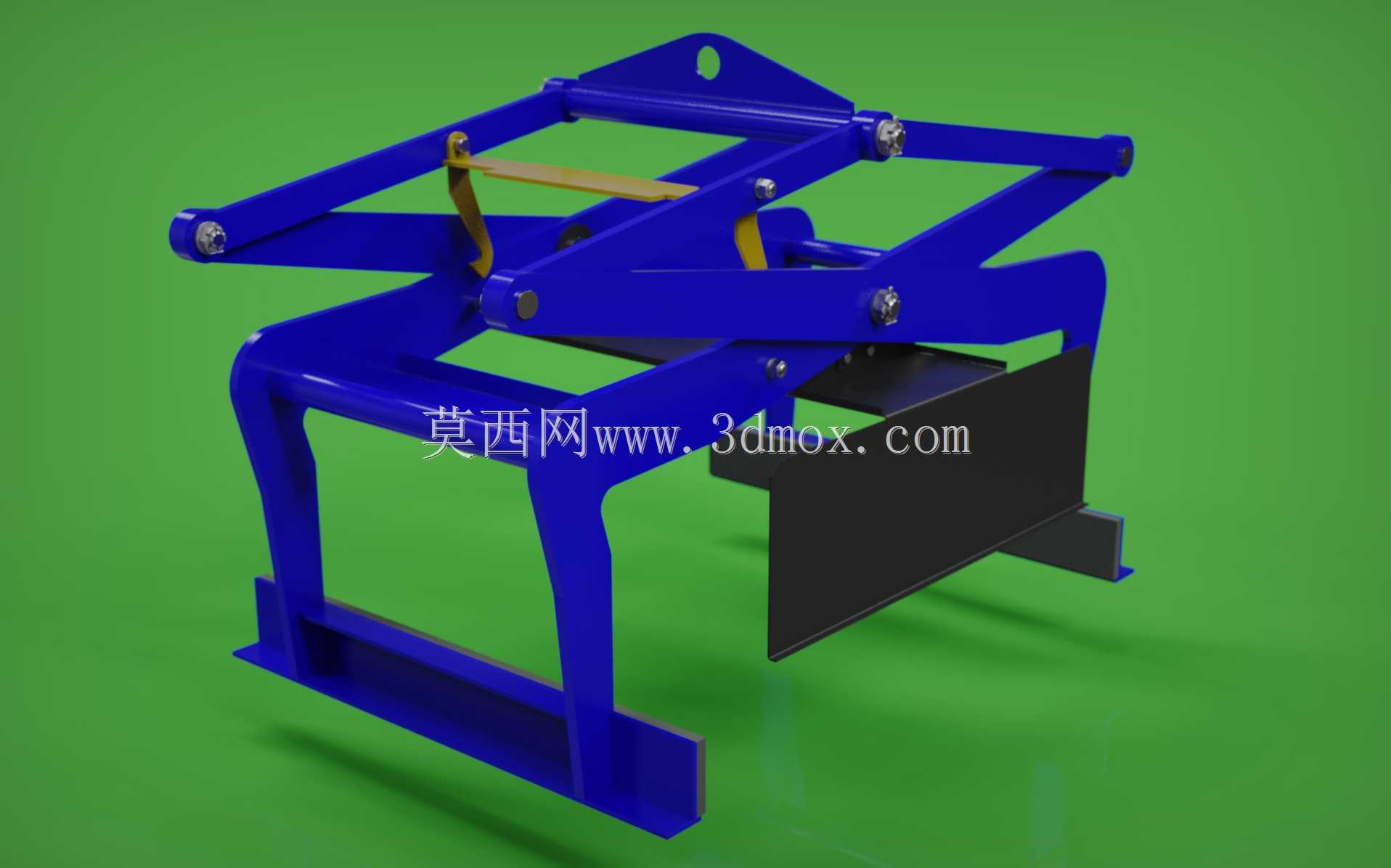

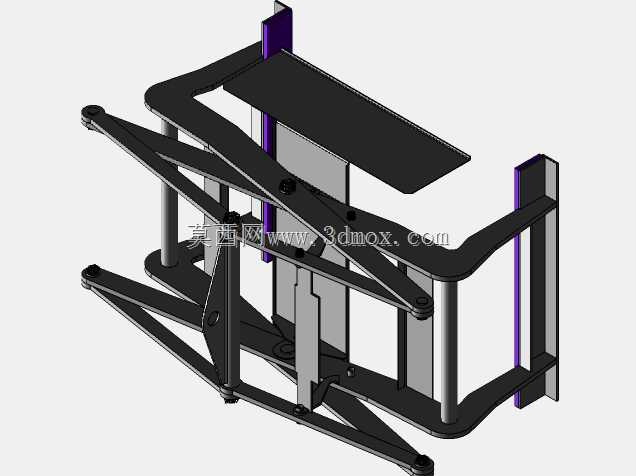

　　结构布置可以拆分为顶部吊挂板、左右剪叉臂、中部连杆销轴、黄色传力拉杆、下部夹腿以及底部L形托板几个部分。顶部板件预留吊装孔，用于与外部起重设备连接，孔位处于机构对称中心附近，可减少起吊时的偏摆。剪叉臂由多根型钢或焊接板件组成，各交叉点通过销轴铰接，销轴端部设置紧固件，保证转动副在受载时不脱出。夹腿向下延伸后与托板连接，形成类似叉齿的承托区域；托板外侧立边可阻挡砌块向外滑移，内侧水平边承担主要重量。

　　建模时需要重点处理铰接关系和运动包络。剪叉机构在张开与闭合过程中，各臂件并非简单平移，而是围绕多个销轴同步旋转，若孔位中心距、臂厚或连杆长度不协调，容易出现干涉、夹紧行程不足或两侧不同步的问题。设计中应先确定目标砌块的宽度范围、单次抓取数量和托板插入间隙，再反推夹臂开合角度。上部吊点到主铰接轴的距离会影响夹紧力增益，吊点越靠上、连杆角度越合理，自重转化为夹持力的效果越明显；但过度追求夹紧力也会导致机构张开困难，工人对位操作费力。

　　外形边界方面，夹具整体呈门式对称结构，宽度方向由最大砌块尺寸和侧夹腿间隙决定，高度方向则受剪叉臂收拢状态、吊点高度和下方托板垂距影响。安装到现场前，需要核对起重设备的最低吊钩高度、砌块堆垛高度以及转运通道宽度，避免夹具在完全张开时与周边料架、设备或人员通道发生碰撞。底部托板厚度和插入端形状要兼顾强度与操作便利性，端部可做导入斜度，使托板更容易进入砌块底部预留间隙；若砌块直接落地且无叉取空间，则应在工艺布局中预留托盘或垫条。

　　受力校核上，销轴、剪叉臂根部焊缝和托板折弯区域是关键部位。砌块重量通过托板传递到夹腿，再经铰接轴分散到连杆系统，起吊瞬间还会产生冲击载荷，因此结构件不能只按静载估算。夹腿与托板连接处宜采用连续焊或加强筋过渡，减少反复加载后的裂纹风险；铰接孔应考虑耐磨套或可更换销套，以便在长期粉尘环境中维护。对于加气块这类脆性材料，夹持面不宜采用尖锐压块，宽平板和柔性垫条更有利于保护成品外观。

　　在自动化程度不高的建材堆场，这种夹具的价值在于把人工搬抬转化为机械吊运，减少多人协同托举的作业强度。它也可以作为机械手或专用吊具的末端执行器思路参考，后续若要接入自动线，可在顶部增加吊具快接板、开合限位检测和夹紧状态反馈，使机构与升降设备、输送辊道或码垛工位联动。三维模型中保留的连杆、销轴和板件关系，能够直接用于运动干涉检查、吊装高度复核以及非标夹具改型设计。
