台式螺杆平口虎钳工装夹具结构

　　这套台式螺杆平口虎钳主要面向钳工修配、小型零件铣削、钻孔去毛刺以及教学实训中的工件定位场景。它的核心作用是把规则块状、条状或小型异形零件稳定夹持在固定钳口与活动钳口之间，使后续加工时工件不会因切削力、敲击力或装配力发生位移。与大型机床专用夹具相比，这类虎钳更强调通用性和快速装夹，适合多品种、小批量作业，也常作为检测、打磨、粘接和简单装配工位上的基础夹持单元。

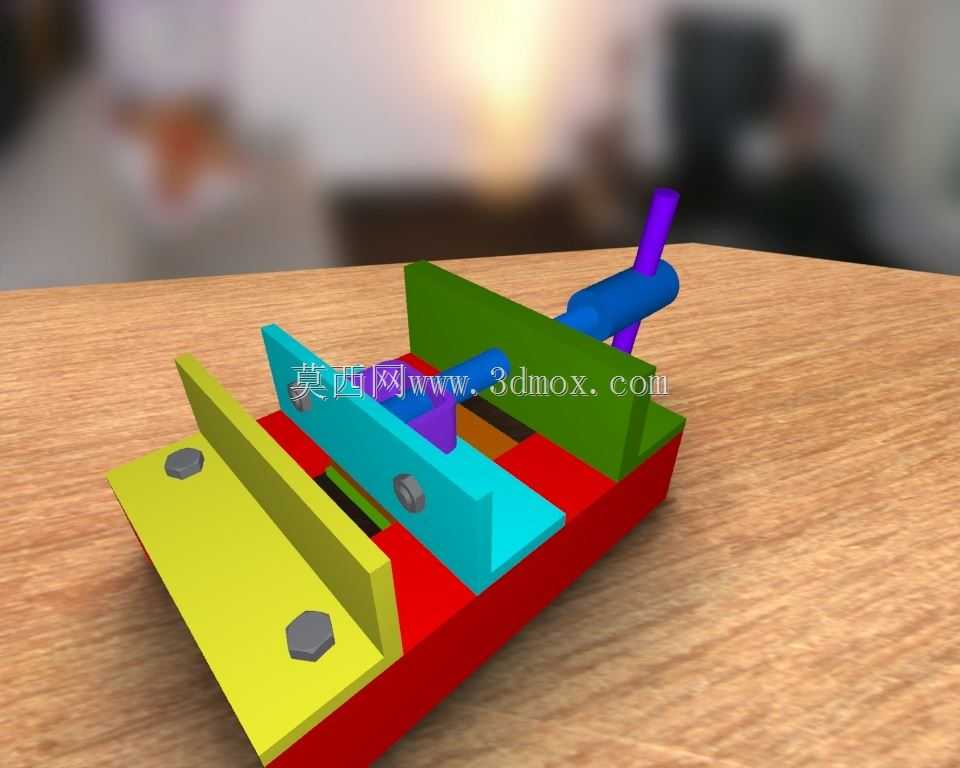

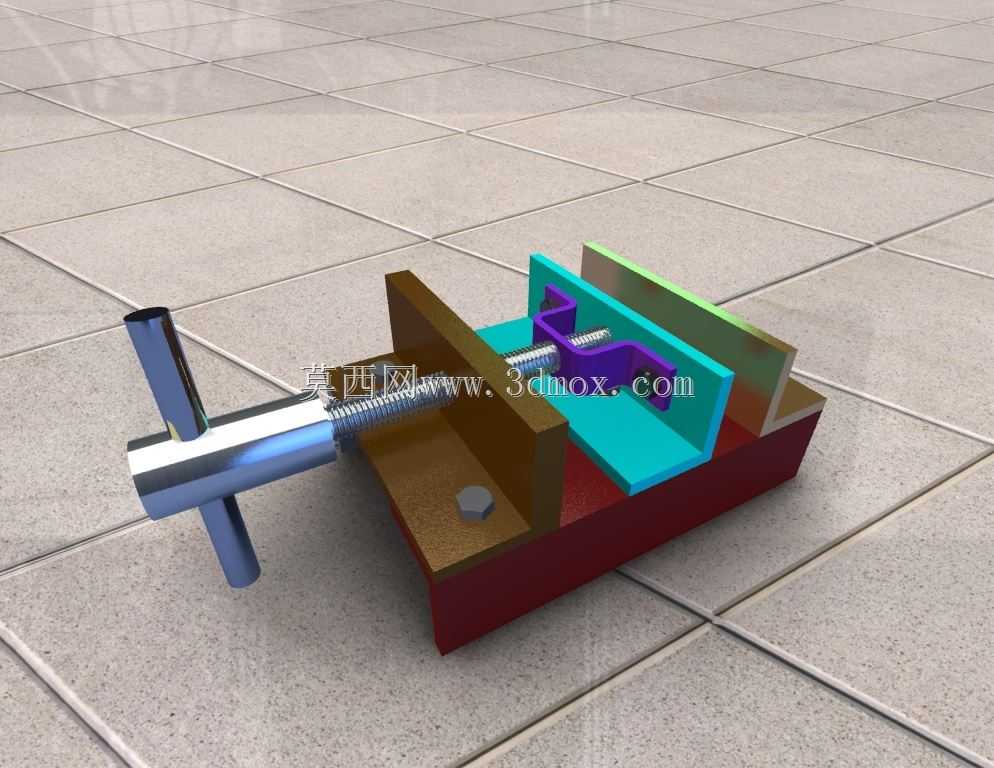

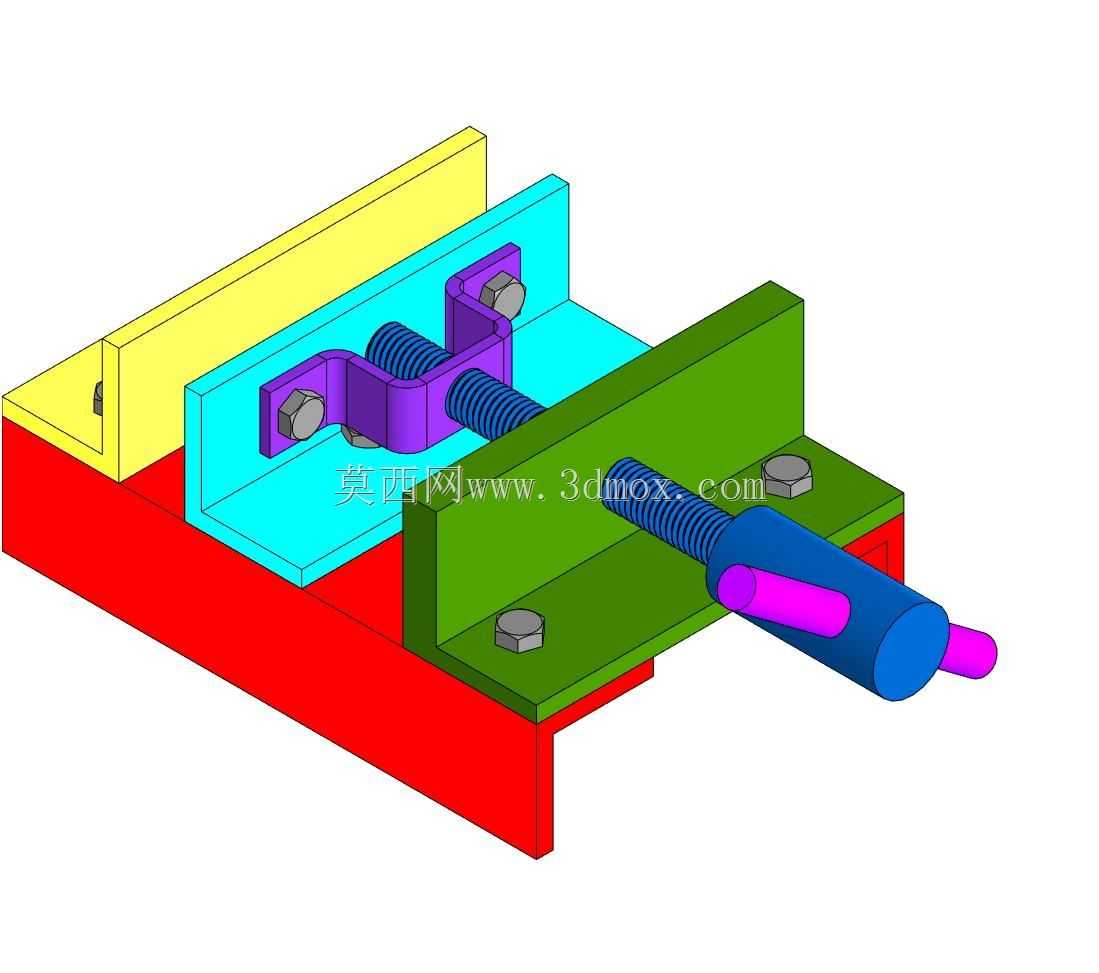

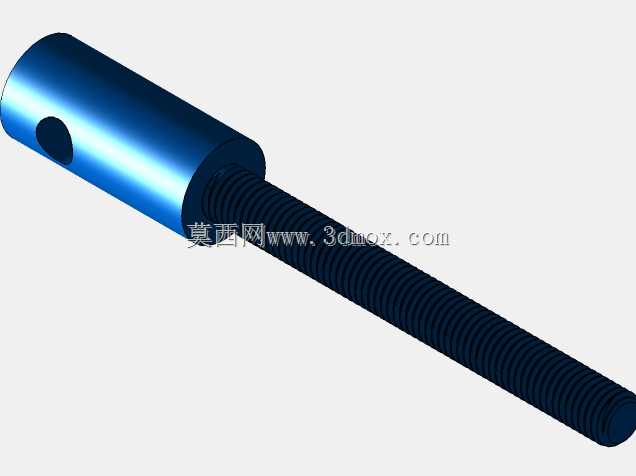

　　从结构上看，模型采用底座承托、固定钳体、滑动钳体、传动螺杆、T形手柄和钳口护板的组合方式。底座提供整体安装平面，下部轮廓可与工作台面贴合，实际使用时可通过压板、螺栓或T形槽螺母固定在铣床工作台、钳工台或检测平台上。固定钳体位于一侧，承担主要定位基准；活动钳体沿底座导向区域作直线进给，通过螺杆旋转转化为夹紧行程。螺杆端部与活动钳体之间形成轴向约束，旋转手柄时，螺杆推动活动钳体靠近固定钳口，从而产生夹紧力；反向旋转则松开并退回活动钳体，便于取放工件。

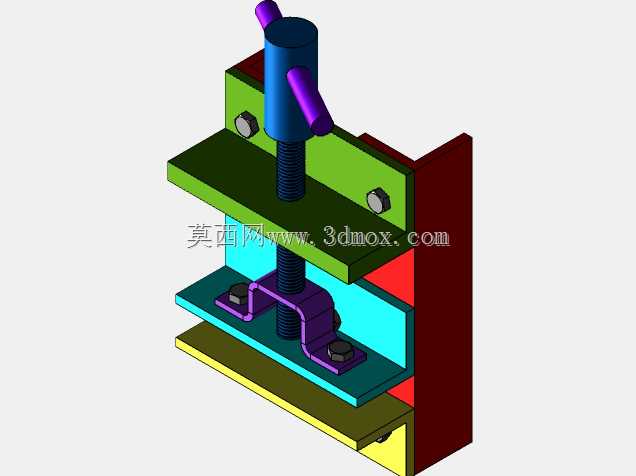

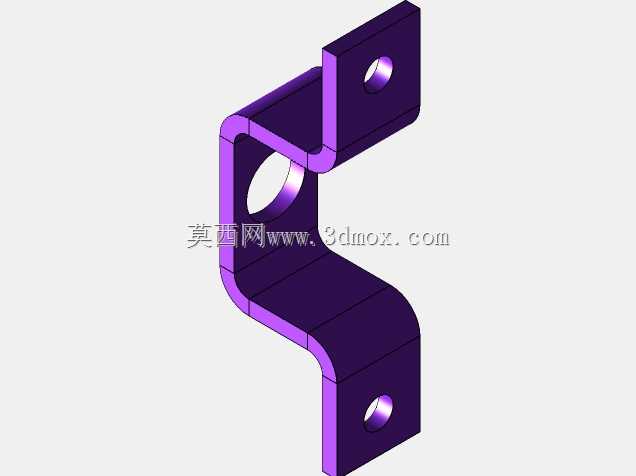

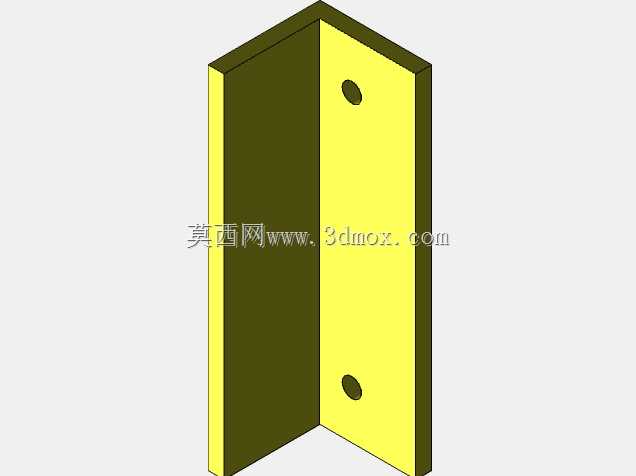

　　钳口部分采用平直夹持面，适合夹持方形、矩形和圆柱形毛坯的外露平面。若在实际加工中需要保护软质材料表面，可在钳口内侧增加铜质、铝质或聚氨酯护板，也可根据工件外形更换V形钳口、齿形钳口或成型钳口。模型中活动钳口附近设置了紫色压块类结构，体现出对工件上侧或侧向辅助压紧的考虑；这类结构在夹持较薄、较高或受力方向复杂的零件时，可以减少工件翘起、偏摆和振动。青绿色垫板位于钳体内部工作区，既可以模拟耐磨垫或可更换支撑面，也提示在真实设计中可通过垫片调整夹持高度，避免加工刀具直接伤及底座。

　　设计思路上，该虎钳遵循“基准固定、单侧进给、螺纹增力、导向抗偏”的原则。固定钳口作为主要定位面，工件靠紧后再由活动钳口均匀施压；螺杆利用螺纹机械增力，操作人员通过T形手柄即可获得较大的轴向夹紧力。手柄横向布置，能够在较小操作空间内提供足够扭矩，同时便于快速转动。滑动部分需要控制间隙，间隙过小会使进给阻力增大并容易因切屑进入而卡滞，间隙过大则会导致活动钳体在夹紧时上抬或偏转，影响夹持精度。因此在工程化设计时，导向面通常需要进行耐磨处理，并在底座与滑动钳体之间设置刮屑面或防尘结构。

　　外形与安装边界方面，虎钳整体呈低矮长方体布局，长度方向由螺杆操作端延伸至钳体后端，宽度方向以底座和钳口跨度为限，高度方向集中在钳口、滑块和手柄回转范围。布置工位时，不能只核对底座占地面积，还要预留手柄旋转空间、工件超出钳口的空间以及刀具或钻头的接近空间。手柄在螺杆外端作整周或摆动操作，设备左侧应保留手部活动距离；工件若长于钳口，应在两侧增加支撑，避免悬臂受力。安装时底座底面需要与工作台保持充分接触，固定点应尽量靠近受力区域，防止夹紧过程中虎钳本体倾覆或滑移。

　　在实际加工用途中，虎钳的夹持力并非越大越好。粗铣、钻孔等工况需要较高夹紧力和较低安装高度，以抵抗冲击和振动；精磨、检测或轻装配时则应控制夹紧力，避免薄壁件变形。对于长条形零件，可使工件夹持方向与切削力方向尽量指向固定钳口，让固定侧承担主要载荷；对于短小零件，应保证夹持深度足够，避免只夹住边缘造成飞出风险。模型把螺杆、滑块、钳体、底座和手柄分别表达清楚，适合用于夹具原理演示、结构干涉检查、工位布局评估以及非标钳口改造参考。

　　从三维建模角度看，该类装置需要重点保证螺杆轴线与活动钳体进给方向一致，钳口夹持面与底座导向方向垂直，各零件在最大开口和最小开口状态下均不发生干涉。底座壁厚、滑块配合长度、螺杆支承位置和手柄回转半径是影响使用可靠性的关键区域。若后续进入详细设计，还需补充螺纹规格、钳口宽度、最大开口高度、底座安装孔位、材料热处理方式以及钳口平行度、垂直度等技术要求，使模型从外观结构进一步转化为可加工、可装配、可检验的工装夹具。
