适配Emco铣床55工作空间的机用虎钳结构

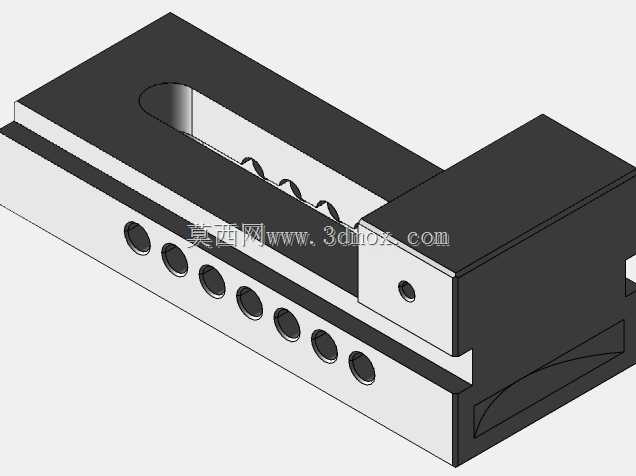

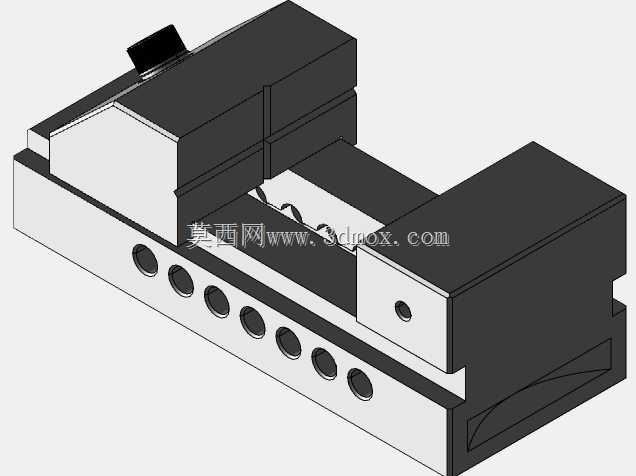

　　这款虎钳结构的设计核心是匹配小型台式铣床的有限加工行程，在Emco mill 55这类紧凑型教学、小批量加工用铣床的工作空间内，实现工件的稳定夹持，不会因为夹具本身的尺寸超限，导致X/Y轴行程被过度占用，影响常规小零件的加工范围。从结构布局来看，固定钳身与活动钳口的配合面采用了平口式贴合设计，钳身侧面的等距孔位既可以作为减重结构，也能作为辅助定位的基准孔，在需要拓展夹持挡块、安装定位靠山时，直接通过孔位穿入紧固件即可，不需要额外在钳身表面钻孔攻丝，破坏原有基体的结构强度。

　　在实际机加工场景中，这类适配小型铣床的虎钳主要承担有色金属、非金属小尺寸零件的夹持任务，比如教学实训中的铝件铣削练习、小型塑料功能件的外形加工、薄铜板的刻铣作业，夹持力不需要达到重型液压虎钳的级别，但要保证在铣刀侧刃切削时，钳口不会出现抬升、工件不会发生位移。设计时特意将钳身的安装底面做了全平面处理，没有突出的安装凸台，这样既可以直接通过铣床工作台的T型槽用压板压紧固定，也能适配小型简易转台的安装面，不需要额外加工转接板，减少工装准备的辅助时间。

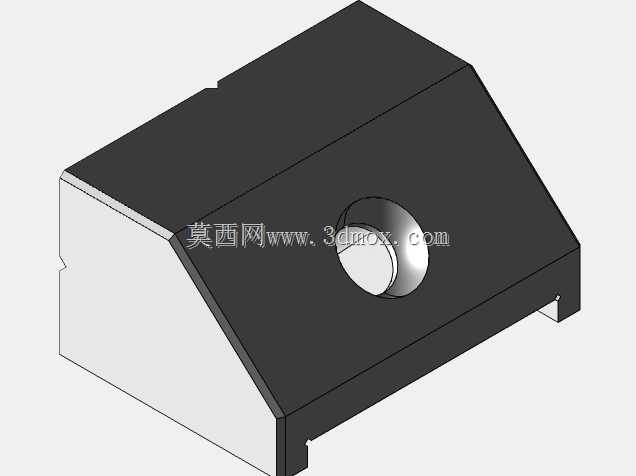

　　活动钳口的驱动部分采用了内置丝杠的布局，丝杠完全收纳在钳身的内部空腔里，不会像外伸式丝杠虎钳那样，在活动钳口移动到最大开口位置时，丝杠端部伸出钳身尾部，占用工作台后方的空间，这一点对于工作空间本就紧凑的小型铣床来说尤为重要——很多小型铣床的Z轴防护罩在下降到低位时，会靠近工作台的后边缘，外伸的丝杠很容易和防护罩发生干涉，内置式的布局完全规避了这个问题。钳口的夹持面做了平直处理，没有预制齿纹，这样在夹持精加工完成的工件表面时，不会留下压痕，需要夹持毛坯件时，只需要额外加装带齿的软钳口或者硬钳口贴片即可，拓展性足够覆盖从粗加工到精加工的全流程夹持需求。

　　从安装边界尺寸来看，钳身的总宽度控制在铣床工作台宽度的三分之二以内，长度方向不会超过工作台T型槽的有效行程范围，当虎钳安装在工作台中心位置时，X轴左右移动到极限位置时，钳身两端都不会碰到机床的立柱或者行程限位块，Y轴前后移动时，活动钳口的最大伸出位置也不会超出工作台的前缘，避免加工时切削液带着切屑流到工作台外侧。钳身底部的定位键槽宽度匹配标准铣床工作台的T型槽规格，安装时可以直接放入定位键，快速完成虎钳相对于机床X轴的找正，不需要每次安装都用百分表反复打表找正钳口的平行度，能大幅缩短实训场景下学生换装夹具的准备时间。

　　在结构强度设计上，钳身的基体采用了箱型结构，侧壁厚度均匀，既不会因为壁厚过大导致整体重量超标，单人无法完成搬运安装，也不会因为壁厚过薄，在大进给量铣削时发生钳身形变，影响加工精度。侧面的等距孔位在减重的同时，也形成了类似加强筋的网格结构，让钳身在承受夹持反作用力和切削冲击力时，应力能够均匀分散到整个基体上，不会在应力集中的位置出现开裂问题。钳口的高度设置也经过匹配，当夹持常规高度的小零件时，零件的加工面高度刚好在铣刀的有效切削长度范围内，不需要额外垫高工件，也不会因为钳口过高，导致铣刀在走刀时碰到钳口表面，造成刀具损坏或者钳口刮伤。

　　实际使用中，这款虎钳还可以配合不同的钳口贴片实现特殊工件的夹持，比如夹持圆柱形零件时，换上带V型槽的钳口贴片，就能完成轴类零件的键槽铣削、平面铣削作业；夹持薄壁零件时，换上铜质软钳口，就能通过适当增大夹持面积，减少薄壁件的夹持变形。整体结构没有多余的复杂零件，日常维护只需要定期清理丝杠缝隙里的切屑，加注少量润滑油即可，不需要复杂的拆解保养，非常适合教学实训场景、小型加工坊的日常小零件加工使用，在有限的机床工作空间内，最大化发挥夹具的夹持功能，同时兼顾安装便捷性、使用可靠性和拓展适配性。
