复古户外壁装庭院景观灯结构造型

　　这款壁装式户外景观灯的三维结构，是针对低层建筑外墙、园区步道转角、仿古商业街立面以及庭院围墙照明场景搭建的，实际落地时常布置在砖墙、石材干挂墙面或者防腐木立柱侧方，承担近人尺度的低位辅助照明任务，夜间既可以照亮墙根通行区域，避免步道边缘出现照明暗区，也能凭借复古金属质感的外观作为立面装饰构件，和砖石墙面的肌理形成材质呼应。

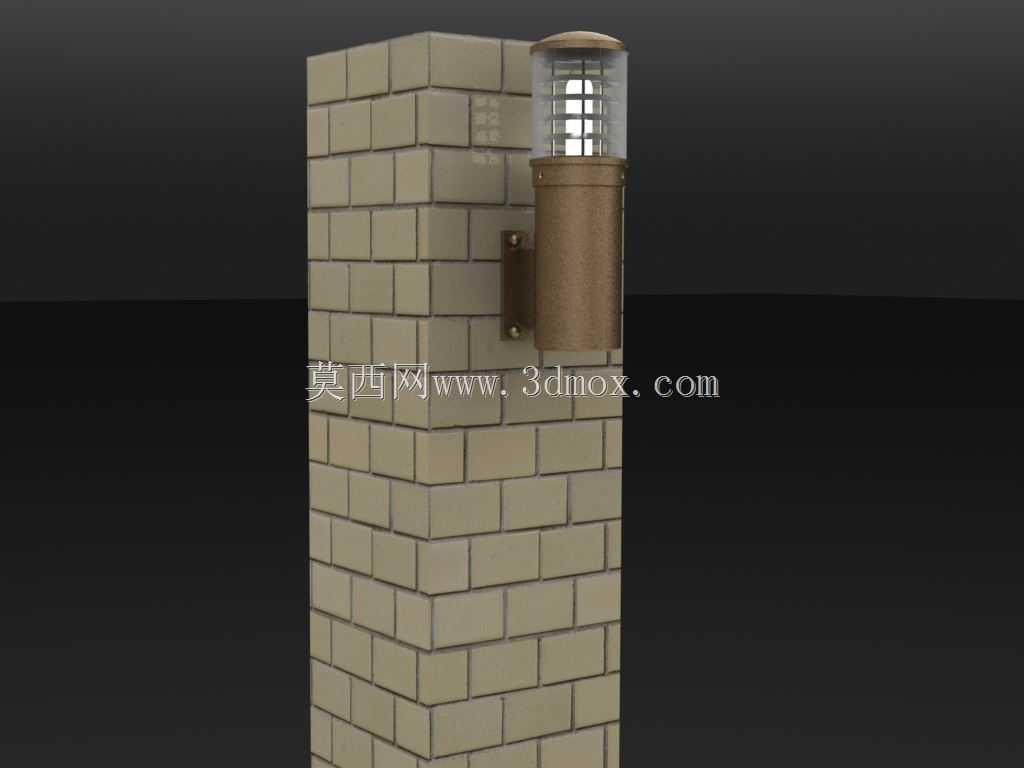

　　从安装边界来看，灯具整体采用竖向圆柱筒体布局，背部伸出一体式固定支架，支架上预留两处螺栓过孔，现场施工时直接在墙面打入膨胀螺栓即可完成固定，不需要额外定制悬挑托架。筒体主体的直径控制在120毫米左右，含顶部灯罩的总高度约380毫米，支架贴墙安装后，灯体向外挑出墙面的距离不到150毫米，不会占用步道通行净宽，即便在宽度不足一米的宅间小巷侧墙安装，也不会出现行人磕碰的问题。安装孔位的竖向间距按照常规外墙砌块的模数排布，钻孔时可以避开砖缝之间的薄弱抹灰层，直接锚入实心砖或者混凝土砌块内部，长期承受风载也不会出现支架松动。

　　灯体的功能分区沿着竖向依次排布：最下段是封闭的金属底座筒体，内部预留了光源驱动电源的安置空间，筒体侧壁做了折边扣合结构，装配时把驱动模块固定在筒内绝缘支架上，线缆从背部支架的中心穿线孔引入墙内预埋管线，完全隐藏明线；中段是灯体的主支撑外壳，采用古铜色做旧的金属质感外观，表面做了哑光磨砂处理，既避免户外强光下产生刺眼反光，也能延缓雨水冲刷留下的水痕印；上段是透光防护区域，外围设置竖向金属格栅，格栅条沿着圆周均匀排布，内部嵌套透明防护灯罩，光源点亮后光线会顺着格栅缝隙向外漫射，不会直接裸露灯泡产生眩光，同时格栅还能抵御日常外力撞击，避免庭院里的树枝剐蹭、清洁作业时的工具碰撞直接损伤透光罩。顶部采用圆弧穹顶式端盖，端盖和筒体衔接处做了外翻挡边，雨水落在端盖上会顺着挡边直接滴落，不会沿着接缝渗入灯腔内部，配合筒体衔接位的密封胶条槽，整灯可以满足露天户外的防雨使用要求。

　　建模过程中首先按照现场安装的砖墙模数定位支架基准面，先绘制背部贴墙的安装板轮廓，在板上标定两个螺栓孔的中心位置，保证孔位间距和常用M8膨胀螺栓的安装尺寸匹配；再以安装板为基准向前拉伸生成悬挑连接臂，连接臂和主圆柱筒体做相切合并，衔接位置做圆角过渡消除应力集中棱角。主筒体采用旋转特征生成基础薄壁圆柱，壁厚预留1.5毫米的金属板材冲压余量，中段外壳和上下端盖的衔接处分别做出止口结构，方便车间生产时扣合定位。顶部的格栅组件先绘制单根竖向格栅条的截面，沿着圆周阵列生成整圈防护栏，再和顶部穹顶盖、底部承托环合并为独立灯头子组件，既可以在总装时和主筒体快速配合，也方便后期维护时单独拆开灯头更换光源。

　　实际选型搭配时，这款灯的安装高度通常设定在距离地面1.8米到2.2米之间，这个高度既可以让光线均匀覆盖下方3到4平方米的步道区域，也能让日常检修人员站在地面就可以掀开顶部灯罩更换光源，不需要登高作业。和同功率的吸顶灯相比，壁装挑出的布局可以让光线避开墙面遮挡，照明覆盖范围更广；和高位路灯相比，它的光线更柔和，不会在夜间对住户窗户造成光污染。整套结构没有复杂的传动部件，所有外露构件都采用圆角过渡，既适配仿古街区、民宿庭院的景观风格，也能满足户外长期使用的防护、安装与维护需求。
