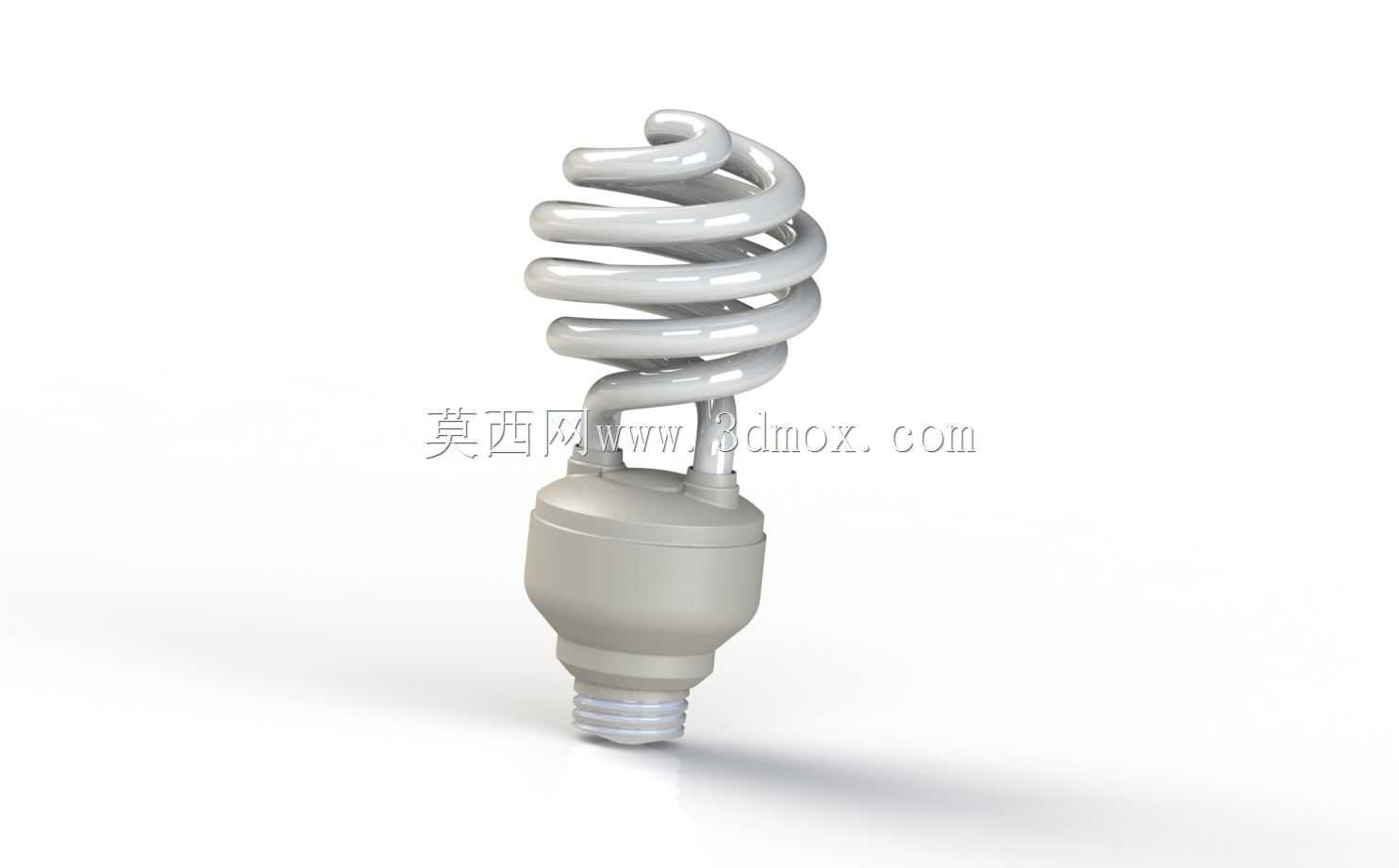

螺旋紧凑型节能荧光照明灯具结构

　　这套螺旋紧凑型节能荧光灯的三维结构，面向日常室内照明替换场景展开建模，覆盖楼道吸顶灯座、桌面台灯灯臂、厂房局部检修照明、商铺展柜辅助光源等多种使用环境，这类灯具早年作为传统白炽灯的高能效替代件，在民用住宅、办公隔间、小型商超仓储区域都有大量装机存量，结构设计的核心目标是在标准螺口灯座的安装边界内，把荧光发光管、限流启动电子元件、散热壳体、绝缘基座全部整合到接近普通白炽灯的占用空间里，不用改动原有布线灯座就能直接替换，大幅降低老旧照明回路的改造门槛。

　　从安装边界来看，模型底部完全遵循通用E27螺口灯头的尺寸规范，螺纹段外径、螺距、顶端导电触点的突出高度、绝缘隔层的厚度都和市面通用螺口灯座匹配，安装时只需要顺着灯座螺纹旋入到位，保证顶端触点和灯座中心弹片可靠压接、螺纹金属壳体和灯座侧壁导电环贴合即可，不需要额外打孔、加装固定支架，替换作业和普通白炽灯泡完全一致。灯头上方的塑压壳体最大外径控制在常规灯座的让位孔径以内，哪怕是嵌入式筒灯的窄小安装腔、台灯头部的封闭灯罩内，旋入后壳体边缘也不会和灯罩内壁、灯座固定环发生干涉，螺旋发光段向上延伸的总高度也做了尺寸约束，适配绝大多数自带封闭灯罩的常规照明灯具的内部净空，不会出现灯管顶到灯罩透光面的问题。

　　结构拆分来看，底部金属螺口采用薄壁镀锌钢板冲压成型，内壁灌封耐高温绝缘胶，把螺口导电壳体和上方的塑料基座完全隔离，既承担旋入灯座时的机械咬合受力，也作为零线导电通路，顶端独立的锡包铜触点和螺口壳体之间用陶瓷绝缘件隔开，避免安装歪斜时出现两极短路。螺口上方的灰白色塑壳是整灯的承载基座，内部空腔用来贴装焊接了整流二极管、谐振电容、限流电感、触发三极管的电子镇流器电路板，壳体侧壁预留了多道纵向散热槽，电子元件工作时产生的热量可以通过槽内空气对流散出，避免密闭腔体内温度累积加速电容电解液干涸、三极管热击穿；壳体和螺口衔接的位置做了多道环形止退台阶，灌封的密封胶填充台阶缝隙，既可以防止蚊虫、灰尘顺着螺纹缝隙进入内部电路板，也能提升螺口和塑壳之间的抗扭强度，用户拆装旋拧的时候不会出现螺口和塑壳松脱打转的问题。

　　上方的螺旋发光管是整灯的功能核心，没有采用传统直管荧光灯的长直布局，而是把玻璃管加热软化后绕制成连续多圈的螺旋形态，在有限的竖向空间里大幅拉长了玻璃管的总展开长度——荧光灯的发光效率和灯管有效放电长度直接相关，更长的放电通道可以在更低的管壁功率负荷下达到额定光通量，相比同亮度的U型分管节能灯，螺旋布局的横向占用尺寸更小，不会出现多根并排灯管向外突出、碰到窄灯罩内壁的问题。玻璃管内壁均匀涂覆三基色荧光粉，管内充入低压惰性气体和微量汞齐，灯管两端的灯丝电极引出脚直接插入下方塑壳顶部的定位孔，和内部镇流器电路板焊接连通，电极和塑壳衔接的位置用耐高温阻燃硅胶密封，固定灯管的同时隔绝高压打火风险。

　　设计过程中需要重点权衡几个工程矛盾：首先是螺旋灯管的圈数和整体高度的平衡，圈数越多灯管总长度越长、发光效率越高，但整灯总高度会随之增加，超出常规灯罩的容纳深度，建模时逐圈调整螺旋的升角和盘管直径，让每一圈灯管之间保留均匀的2到3毫米散热间隙，既避免相邻管壁贴合导致局部热量堆积，也把横向最大轮廓控制在塑壳外径的1.2倍以内；其次是电子镇流器的发热和塑壳耐温等级的匹配，塑壳选用阻燃PBT材质，长期工作耐温可以达到120摄氏度，电路板上的发热三极管紧贴塑壳内壁安装，通过壳体向外传导散热，不用额外加装铝散热片就可以把元件结温控制在允许范围；最后是灯管抗震性的优化，螺旋盘管的根部和塑壳衔接的位置增加了环形支撑托边，搬运、安装过程中受到侧向磕碰时，冲击力会先传递到塑壳托边上，避免玻璃管根部直接受力出现裂纹漏气。

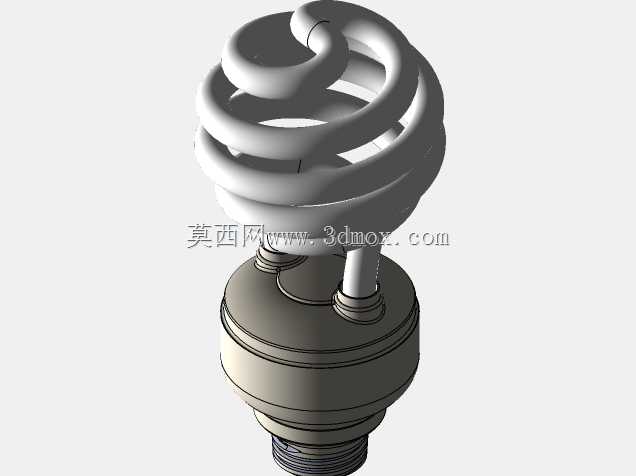

　　在实际照明场景里，这种螺旋结构的光输出角度比多U型分管灯具更均匀，螺旋盘管360度方向都有发光面，不会出现并排灯管之间的照明暗区，装在乳白色扩散灯罩内时，整个灯罩的发光亮度一致性更好，不会透出明显的灯管条状阴影。模型完整还原了从螺口导电结构、镇流器容纳腔体、螺旋灯管盘管轨迹到底部密封过渡的所有细节，结构工程师可以直接参考该布局校验照明产品的安装干涉、散热间隙、电极走线合理性，也可以作为通用照明灯具配件库的标准件，适配各类室内照明设备的配套设计。
