便携式运动动作摄像机整机结构

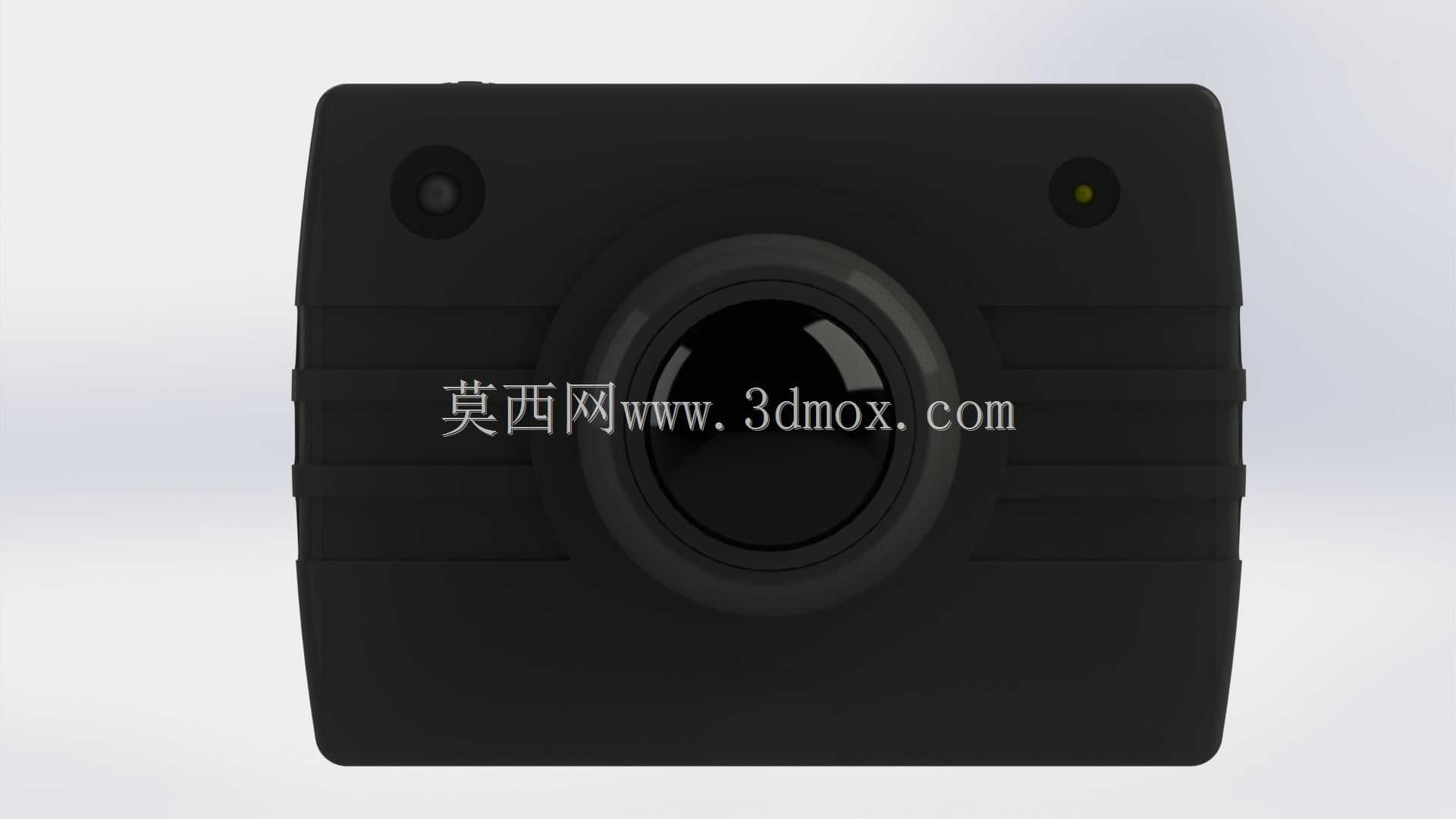

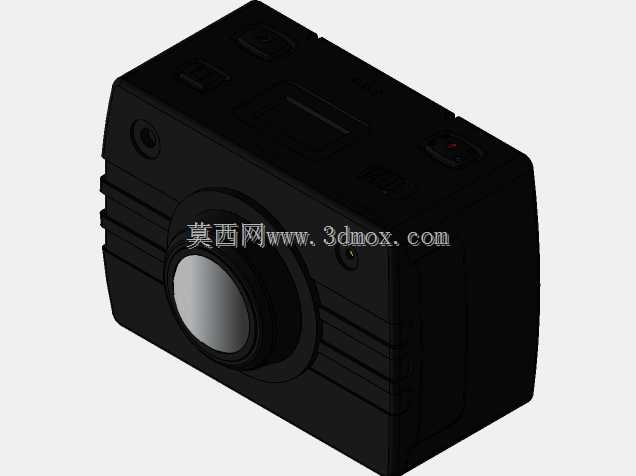

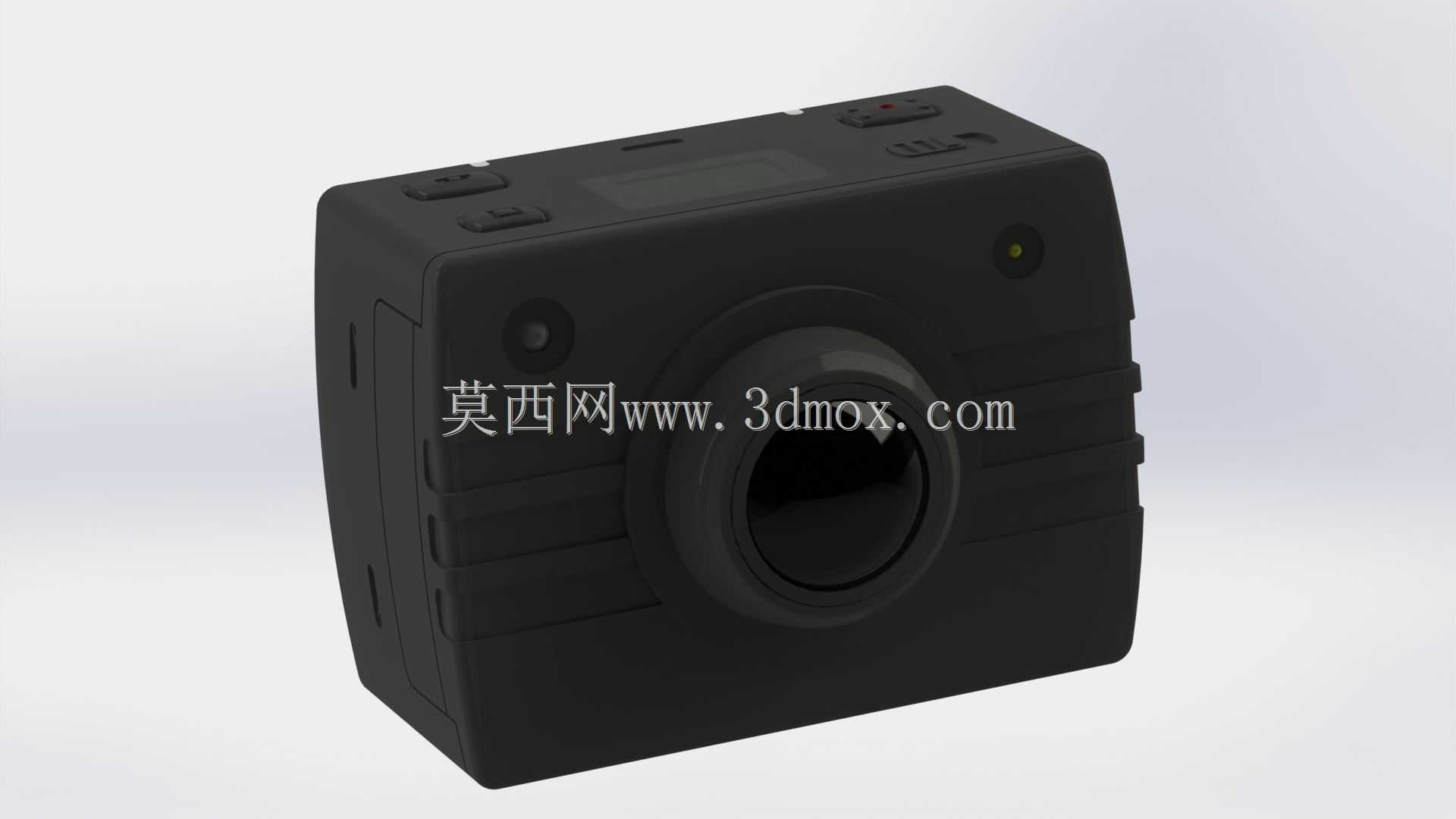

　　该三维结构围绕便携式动作摄像设备展开，整机采用近似立方体的紧凑机身方案，面向骑行、户外运动、车载记录以及近距离作业过程影像采集等场景。设备在设计上优先控制外轮廓尺寸，使主体能够通过支架、绑带或夹具固定在头盔、车把、背包肩带、护具与小型安装基座上；机身正面预留屏幕与状态提示区域，顶部布置操作按键和显示窗口，侧面保留接口与开合边界，背部则形成电池仓或后盖装配面，便于在三维阶段检查拆装路径、握持手感和外部附件干涉情况。

　　从实际用途看，这类动作摄像机并不追求传统手持摄像机的大尺寸握持结构，而是强调随装随拍、低负重和快速启停。顶部按键需要在戴手套或运动振动条件下仍能分辨按压位置，因此按键之间设置了明显间距，并通过凸起高度和外形差异区分功能。前部小屏幕主要承担录制状态、电量、模式和存储提示，不承担复杂触控交互，这样可以降低面板开口数量，提高外壳连续性。机身四角采用钝化处理，既减少跌落时的应力集中，也为橡胶护套、缓冲边框或防水密封圈留下装配空间。

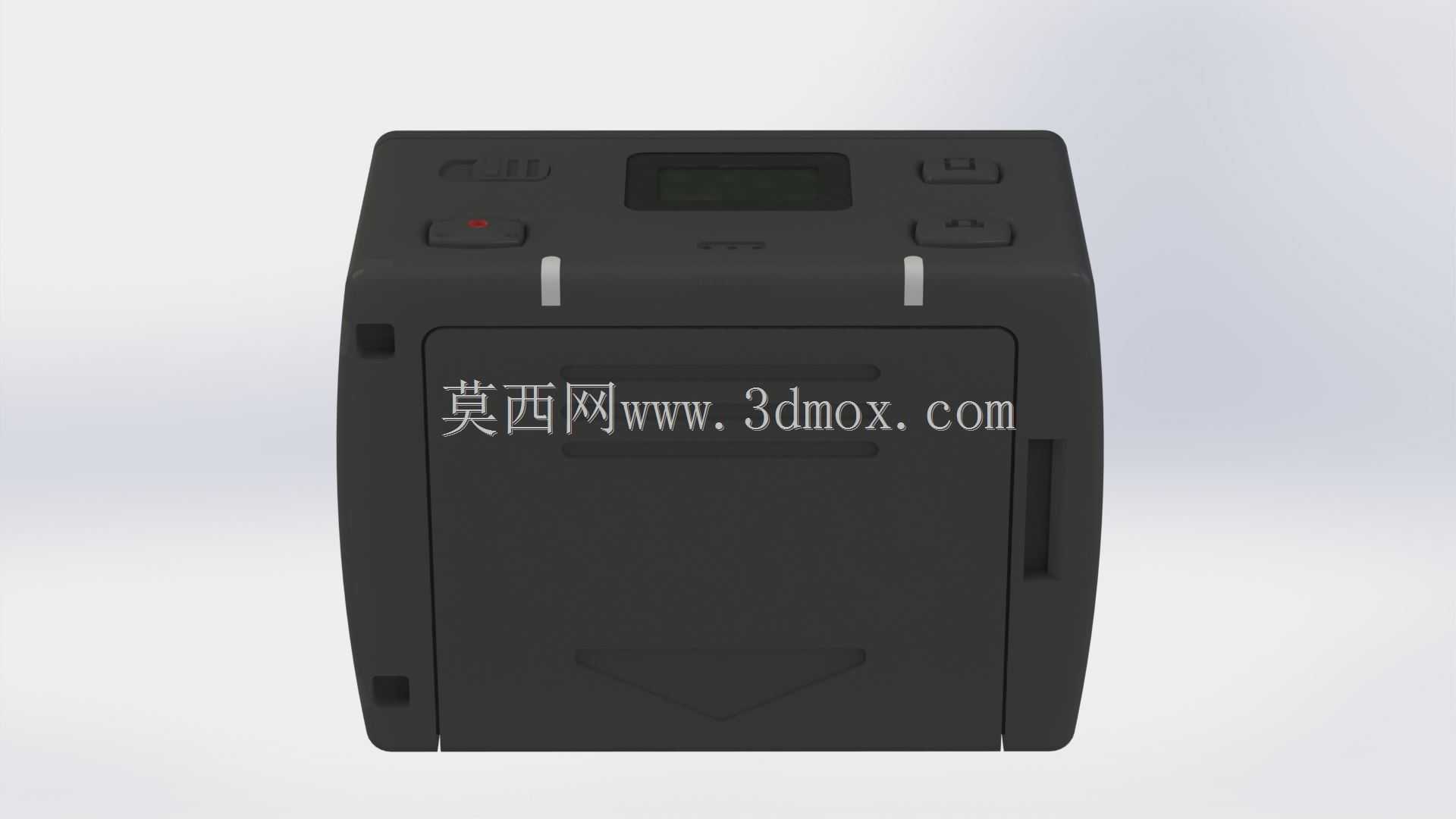

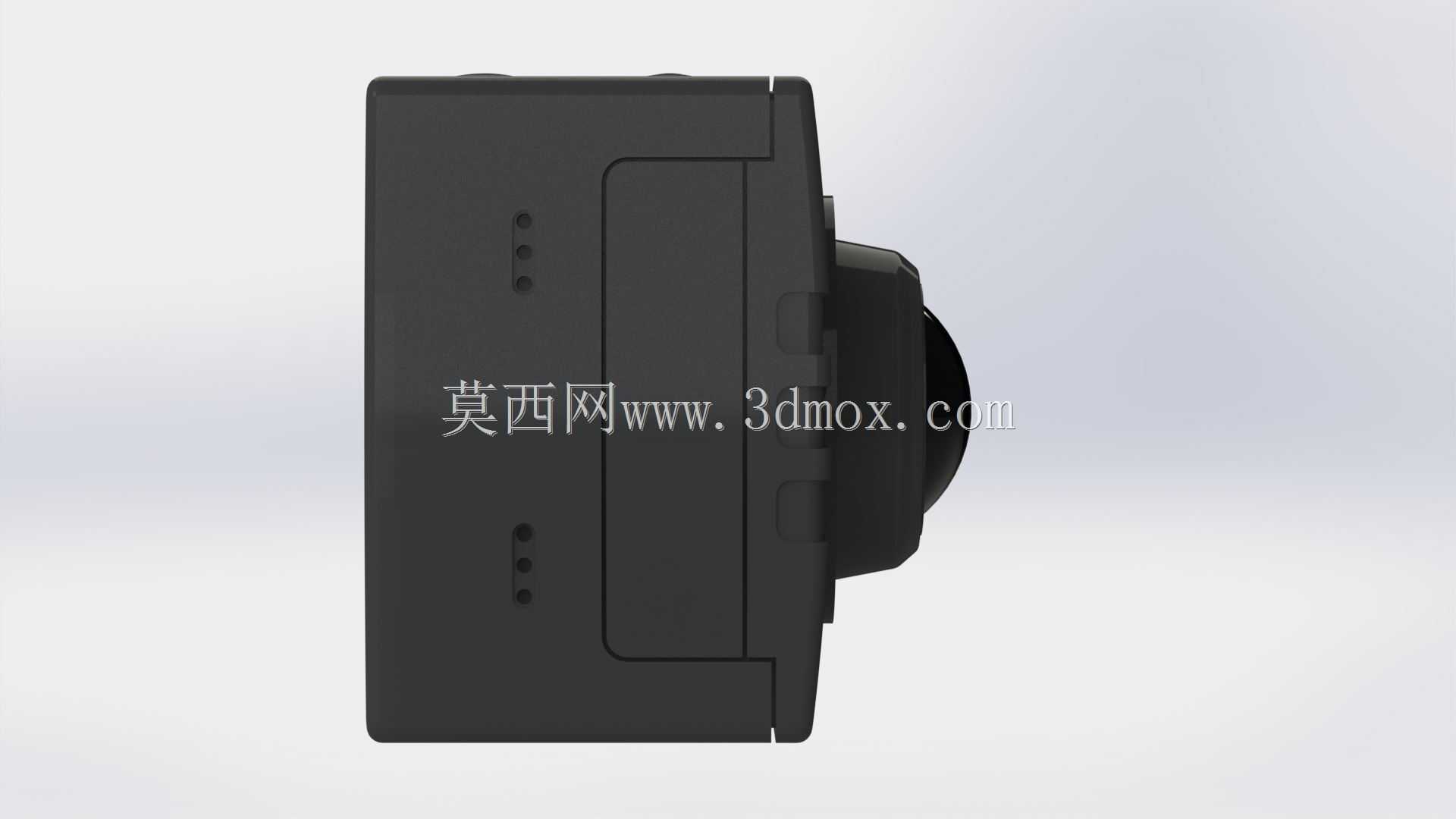

　　结构建模时，外壳分件是核心内容。前壳、后盖板、顶部按键区、侧部接口盖和内部支撑骨架需要分别建立实体边界，并在装配关系中保留扣位、螺钉柱、止口和密封槽的位置。后盖上的箭头形防滑区域可用于提示电池仓开启方向，表面纹理不仅改善手指接触摩擦力，也能在模具阶段作为外观蚀纹或局部成型特征处理。机身两侧的窄槽与小孔需要结合麦克风拾音、散热、挂绳或接口防护来判断，不能只按外观线条处理；若设备用于尘土、雨水环境，这些开口还应与防水透声膜、橡胶塞或内部挡墙形成连续防护路径。

　　安装边界方面，立方体机身有利于多方向夹持，但底部或背部必须明确支架连接区域。若采用标准三脚架螺纹接口，需要在内部预留金属螺母嵌件的支撑柱，避免塑料壳体直接承受反复锁紧力；若采用快装卡扣，则应在背部或底部设置定位凸台，保证相机在振动工况下不发生偏转。整机宽度、高度和厚度需要与镜头视场角同步校核，特别是外壳边角、固定夹和保护框不能进入拍摄画面。镜头所在面虽然在当前展示视角中不突出，但结构设计时应把镜头光轴、屏幕朝向和按键操作面统一到同一坐标系，避免支架安装后出现画面倾斜。

　　内部布局上，摄像模组、电池、主板和存储介质通常沿机身厚度方向分层堆叠。电池仓靠近后盖可提升更换便利性，主板靠近按键和接口区域能缩短柔性排线长度，镜头模组则需要通过定位柱或筋位控制光轴位置。外壳内壁不宜单纯加厚，而应在螺钉柱周围设置放射筋，在长边侧壁设置断续加强筋，在屏幕开口周边形成封闭凸台，以此兼顾轻量化和抗冲击性能。对于运动场景中的高频振动，卡扣、电池盖和接口盖都要设置防脱结构，防止跌落或长期颠簸后松脱。

　　热设计也不能忽略。摄像设备在连续录制、充电和数据传输时会产生局部热量，外壳内部可在主板发热器件与内壁之间设置导热垫或导热筋，外部则通过较厚的实体区域把热量分散到壳体表面。由于机身体积小，开孔散热能力有限，设计时应避免把高温器件紧贴电池，也要防止密封橡胶件长期受热后失去压缩量。接口位置通常布置在侧面，便于外接电源或数据线，同时接口盖需要保留翻转折页臂和扣合尖角，在反复开启后仍能贴合本体。

　　从外观制造角度看，整机以深色哑光表面为主，能够减少户外强光反射，也能掩盖轻微划痕。顶部显示窗可采用透明或半透明嵌件，与黑色壳体形成层次；按键采用独立塑料件或硅胶件，便于实现触感和防尘。装配模型中应检查各零件的拔模方向、壁厚过渡和分型线位置，尤其是后盖板与主壳之间的分缝，应尽量避开握持高频区域，并与密封圈压缩方向保持一致。

　　整体来看，该结构的价值不只是还原一个小型相机外形，而是把便携影像设备在运动环境中的固定、操作、防护、散热和维护需求集中到一个紧凑壳体内。三维设计人员可在此基础上继续细化镜头保护圈、防水密封、支架接口、内部电路板固定和电池锁止机构，也可将其作为头盔相机、行车记录器或工业巡检记录仪的外观结构参考。
