该轮辋结构面向乘用车改装与展示车辆开发,重点服务于热杆风格整车外装、底盘轮端匹配、制动系统避让以及轮胎装配校核。实际工程中,轮毂并不是单独按外观造型确定的零件,它需要同时承担轮胎支撑、轮端载荷传递、制动盘与卡钳空间避让、转向节安装对中等任务,因此在三维建模时必须把轮辋筒体、轮辐板、中心安装座、螺栓孔、气门嘴位置、轮缘翻边和内侧避让腔作为一个完整装配边界来处理。

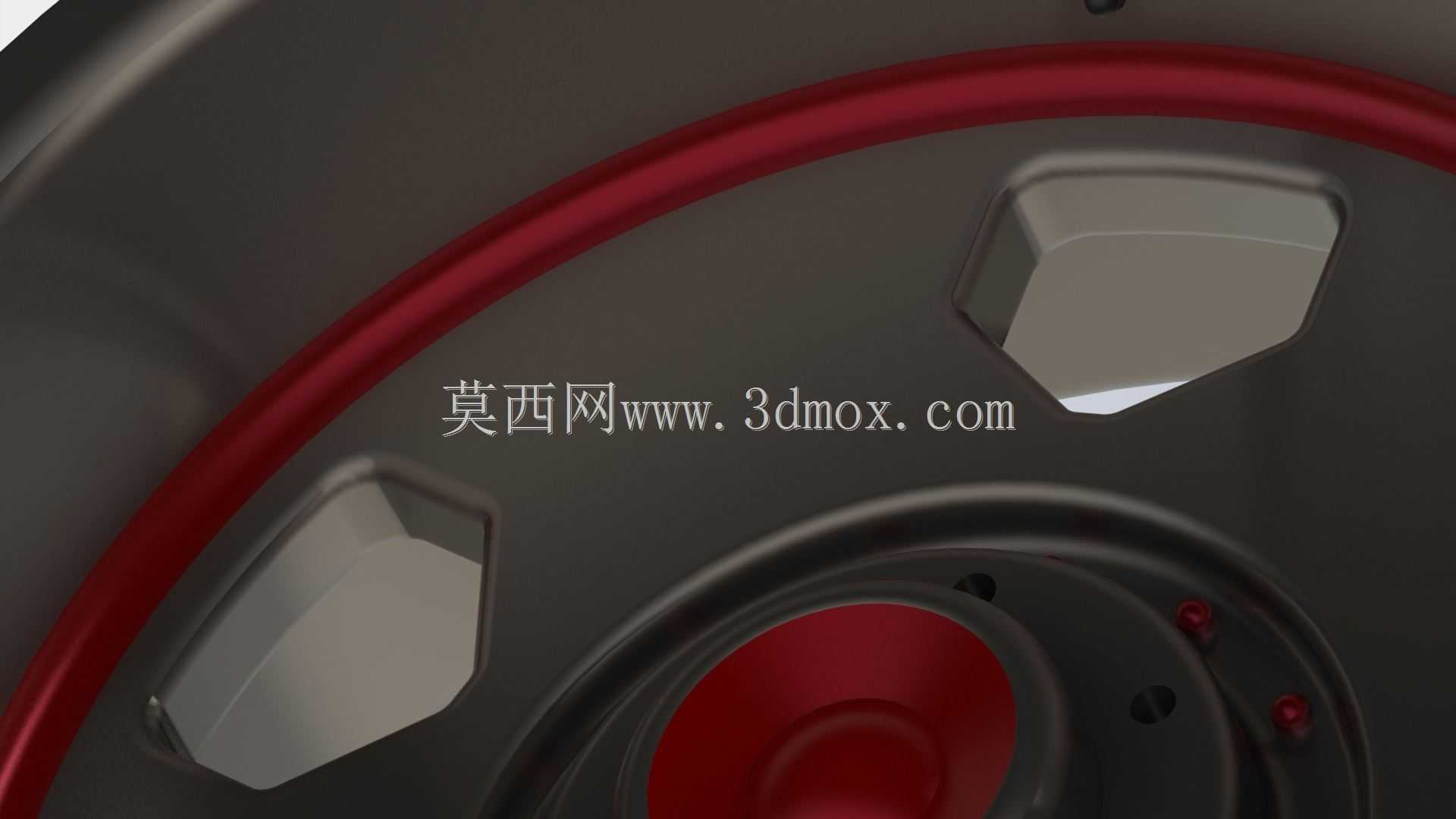

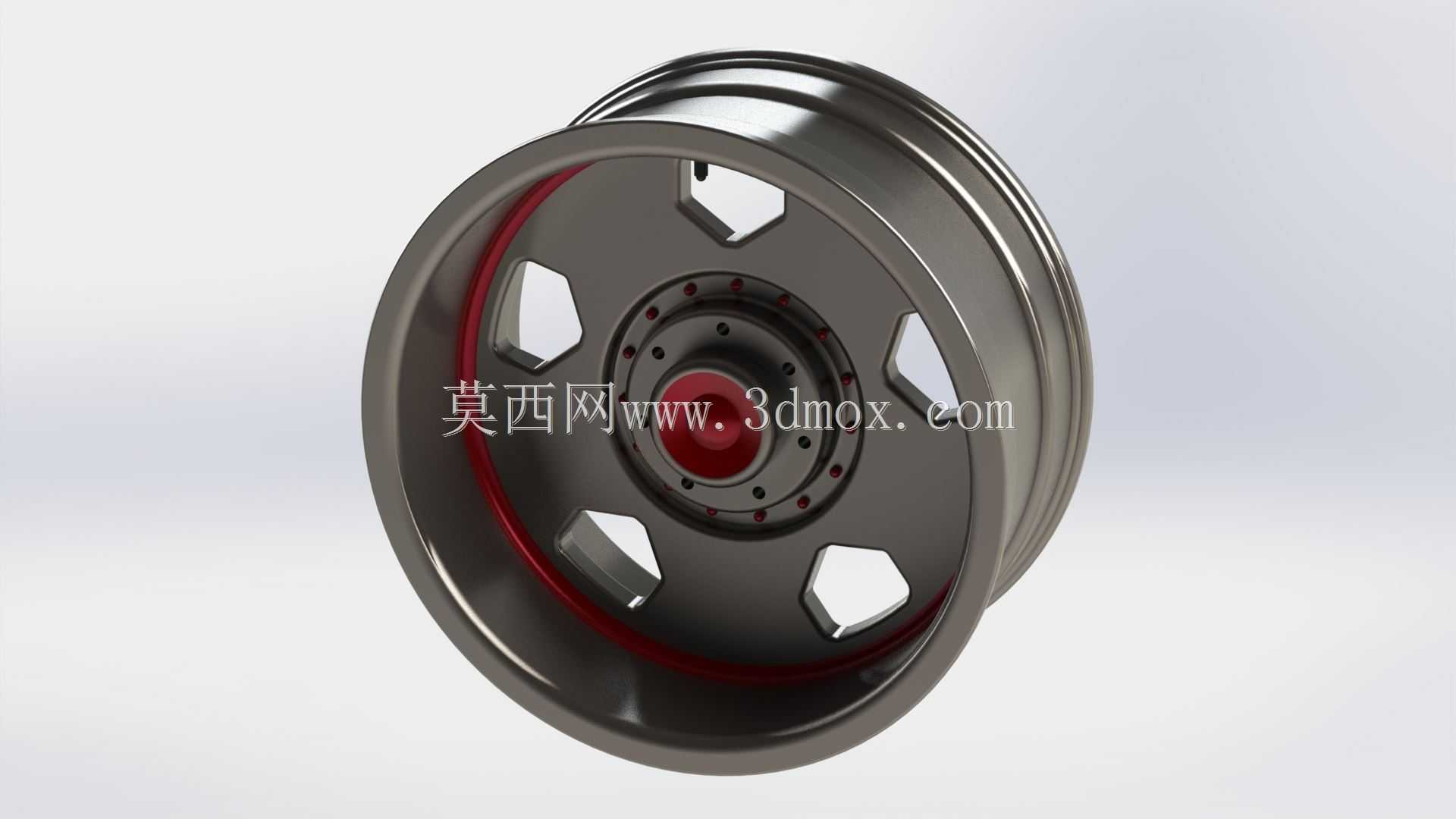

外形上,该方案采用深色调金属轮辐与亮银色筒体外缘组合,轮辐区域布置五处近似多边形开窗,开窗边缘随辐板造型形成连续过渡。正面中心设置红色装饰环,外圈靠近轮缘处加入红色环线,使视觉焦点集中在轮毂中心与轮辋边缘。此类配色和开窗形式常见于定制改装车、展车以及复古性能车,既能突出机械感,也能通过开窗暴露制动盘、轮毂轴承和中心盖区域,增强轮端层次。

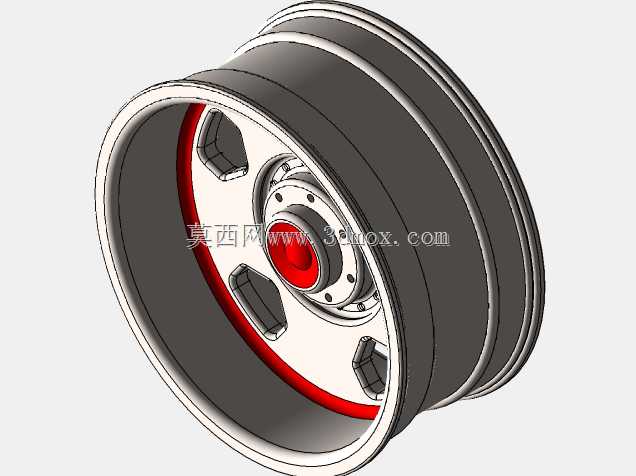

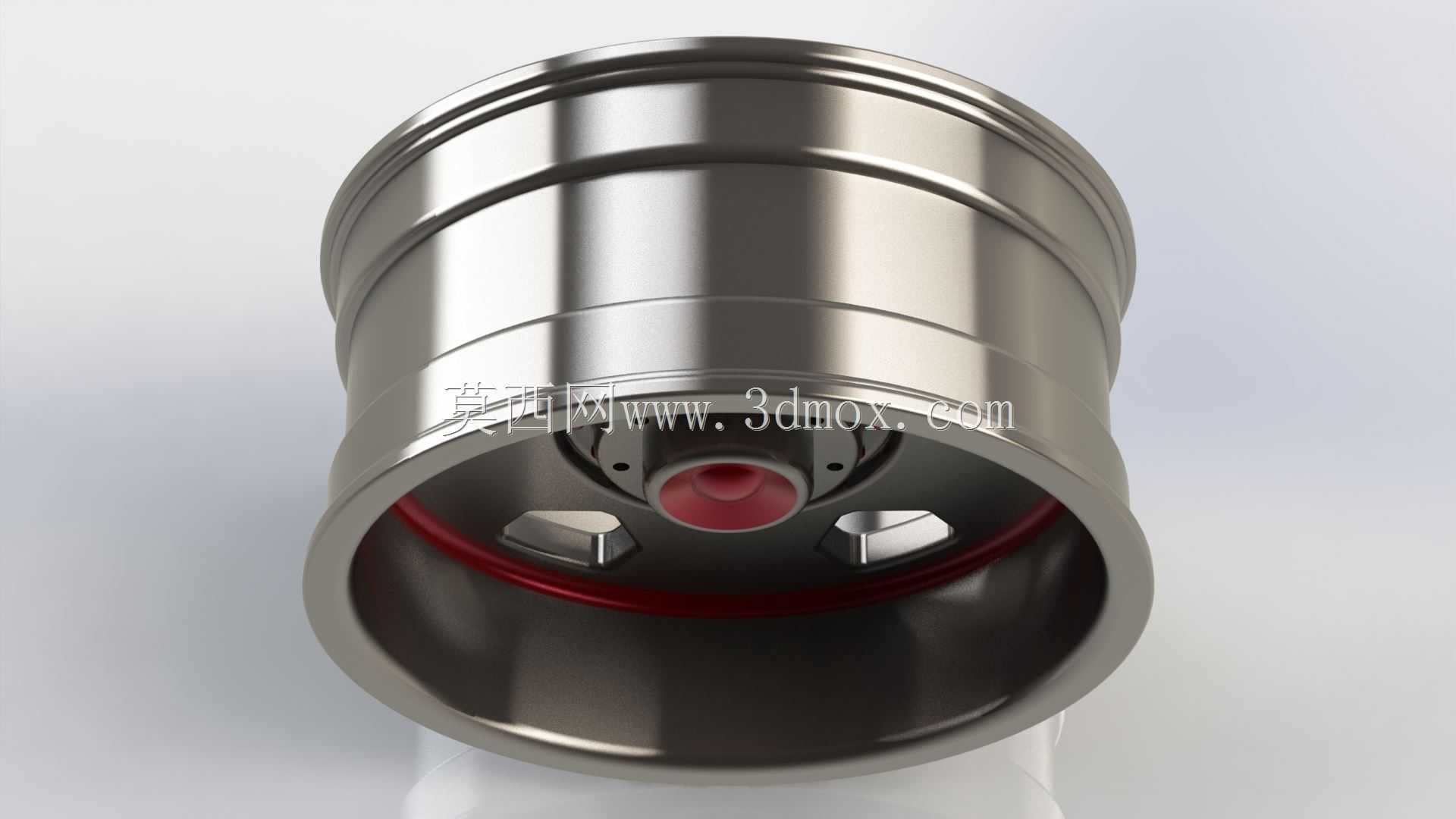

从结构思路看,轮辋筒体采用不等宽轮廓表达,外侧轮缘、胎圈座、槽底和内侧轮缘均需保留足够圆角与壁厚。轮胎装配时,胎圈依靠轮缘和胎圈座定位,深槽区域用于拆装时让轮胎胎圈通过;若这些位置只按光滑圆柱处理,后续轮胎选型、装配干涉和动平衡校核都会失去参考。轮辐板与筒体之间应设置连续过渡,避免在开窗尖角处形成应力集中。五个开窗不仅承担减重和散热作用,也为制动卡钳、制动盘通风和维修观察提供空间。
中心安装区是该模型的功能核心。中心孔需要与车轴或轮毂轴头同轴,螺栓孔分布圆直径、孔数、孔径和沉台深度决定了它能否与目标车型互换。模型中中心座周围布置多圈小孔与环形凸台,可用于表达装饰钉、散热孔或固定盖结构;工程落地时应区分真实连接孔与外观孔,不能把装饰特征误作为承载孔。红色中心盖区域与中心座之间应保留装配间隙,中心盖外径、卡接边和背面限位结构需要单独考虑,否则实车装配后可能出现盖体偏心、转动干涉或拆卸困难。
安装边界方面,轮辋宽度、直径、偏距、中心孔直径和螺栓孔分布圆是选型时最关键的尺寸。轮辋过宽会使轮胎外扩,可能与翼子板、减振器、下摆臂或卡钳发生干涉;偏距不当会改变轮距并影响轴承载荷;中心孔过大时需要配合变径圈,过小时无法装入轴头。建模时应在轮毂内侧建立制动盘、卡钳、转向节和悬架端部的简化包络,重点检查卡钳与辐条内侧面、螺栓头部与轮辐沉孔、轮胎胎侧与悬架零件之间的最小间隙。
轮辐开窗的形状也不能只追求视觉冲击。多边形窗口的尖角应设置圆角,窗口之间的辐条截面需要保持连续承载路径,使路面冲击、加速扭矩和制动扭矩能够从螺栓安装区传递到轮辋筒体。靠近轮缘的红色环线若作为真实装饰件,应考虑粘接槽、嵌条厚度和耐候性;若只是涂装分区,则需在工程图中标注表面处理范围,避免与轮胎装配面重叠。胎圈座和安装接合面不应随意使用装饰涂层,以免影响配合精度。
在三维设计过程中,可先按轮胎规格确定轮辋直径和槽底轮廓,再根据制动包络确定轮辐内侧退让面,随后完成五辐开窗、中心座和螺栓孔布局。旋转特征适合构建轮辋筒体,轮辐与开窗可通过阵列和切除完成,中心区域的小孔采用圆周阵列保持均布。完成实体后,应检查轮缘壁厚、辐板与筒体熔接区、孔边距离以及内外侧动平衡材料分布,为后续轻量化加工、铸造或锻造工艺评估提供依据。
