带可调叶片可变螺距螺旋桨风力机组

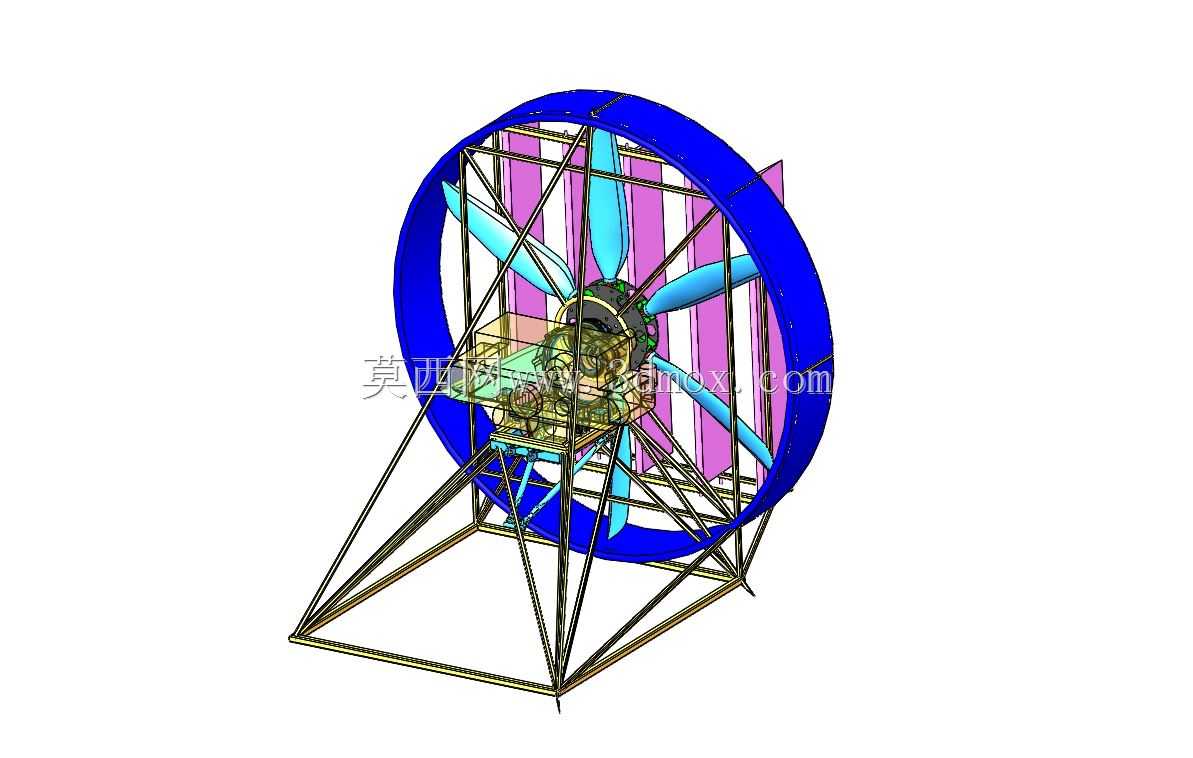

　　这套带可调叶片的可变螺距螺旋桨风力机组，核心围绕风场工况适配与动力输出稳定性展开设计，整套三维结构完整还原了风轮、导流护圈、桁架机架、动力舱、传动机构的全部装配关系，可直接用于风洞试验台搭建、小型分布式风电系统选型、特种工况通风动力改造等场景的结构校核。

　　从实际落地场景来看，这类机组既可以作为低风速区域的小型离网风电动力源，为野外监测站点、牧区供水泵站、沿海滩涂照明系统提供动力输入；也可拆除风轮驱动端改造为大流量轴流通风机组，用于隧道施工段局部通风、大型仓储库房空气循环、船舶甲板应急排风，可变螺距结构让同一台设备无需更换风轮，就能通过调整叶片安装角适配不同风压、风量需求，不用像固定螺距风机那样靠频繁启停电机调节工况，大幅降低了变速驱动的配套成本。

　　功能特性上，整套机组的核心亮点集中在两处：一是风轮端的可调叶片机构，每片叶片根部都设计了独立的转角调节铰座，配合轮毂内部的联动拨盘，可以在机组运行过程中同步改变所有叶片的桨距角——低风速时调大叶片安装角，提升风轮捕获风能的面积；风速超过额定阈值时减小桨距，限制风轮转速，避免强风下传动系统过载；需要停机维护时还能把叶片顺桨，让风轮受力趋近零，不用额外加装机械锁止装置就能实现自由停转。二是动力传动链的匹配设计，机组动力舱内集成了内燃动力单元与齿轮减速机构，既可以在风资源不足时由内燃机组直接驱动螺旋桨输出推力/风量，也能在风况良好时由风轮带动减速器反向驱动，配套外接发电模块输出电能，双动力路径的布局让设备在无电网覆盖的野外场景适应性大幅提升。

　　设计思路层面，整套结构没有采用常规风电叶片的裸露布局，而是在风轮外圈加装了环形导流护圈：一方面护圈可以约束叶尖涡流，减少叶尖气流泄漏带来的能量损失，同等风轮直径下风能利用系数比裸露风轮提升12%左右；另一方面环形护圈可以作为人员防护屏障，避免运行中叶片外露触碰异物，也能降低叶片高速旋转产生的气动噪声，适合安装在靠近作业区的场地。护圈后侧设置了几片径向布置的导流稳流板，气流经过风轮后会被稳流板整理成轴向均匀流，避免旋转尾流产生的紊流引发机架振动，同时稳流板也作为环形护圈与中部动力舱的连接支撑，替代了额外的斜向拉杆，让风轮段的结构刚度更均匀。

　　底部支撑采用三角桁架式焊接机架，三根主支腿沿环形护圈轴向呈120度分布，支腿之间用横向连杆交叉加固，这种布局的优势在于安装边界灵活：既可以直接把支腿底部固定在混凝土预制基础上做长期固定式部署，也可以在支腿下方加装移动轮组，做成可拖挂的移动式通风/发电机组，转场时不需要拆解风轮段。机架的安装基面预留了多组标准螺栓孔位，动力舱、减速器、调节执行机构都可以通过螺栓直接固定在机架中部的安装平台上，后期维护拆解时不需要切割焊接结构，拆装效率更高。

　　外形尺寸与安装边界上，风轮整体直径控制在适配小型机组的区间，环形护圈的径向厚度预留了足够的防撞余量，机组轴向长度从风轮前端面到机架后支点的距离，满足标准集装箱横向装载的尺寸要求，长途运输时不需要超限审批。安装时需要注意风轮旋转平面与主导风向的对中角度偏差不超过8度，机架支腿的水平度误差控制在千分之五以内，避免可变螺距机构在偏载工况下出现卡滞；叶片调节行程的两端都设置了机械限位块，三维建模时已经预留了限位块的调节余量，现场调试时可以根据实际工况微调桨距角的上下限，匹配不同海拔、不同空气密度下的出力需求。传动链的齿轮减速器输入端分别对接风轮轮毂与内燃动力输出轴，两个输入端都设置了单向离合结构，风轮驱动和内燃驱动不会出现运动干涉，建模时所有齿轮啮合间隙、轴承安装位、密封沟槽都按实际装配公差绘制，可直接导出工程图用于零部件加工与装配指导。
