驱动机翼用齿轮减速传动箱体总成

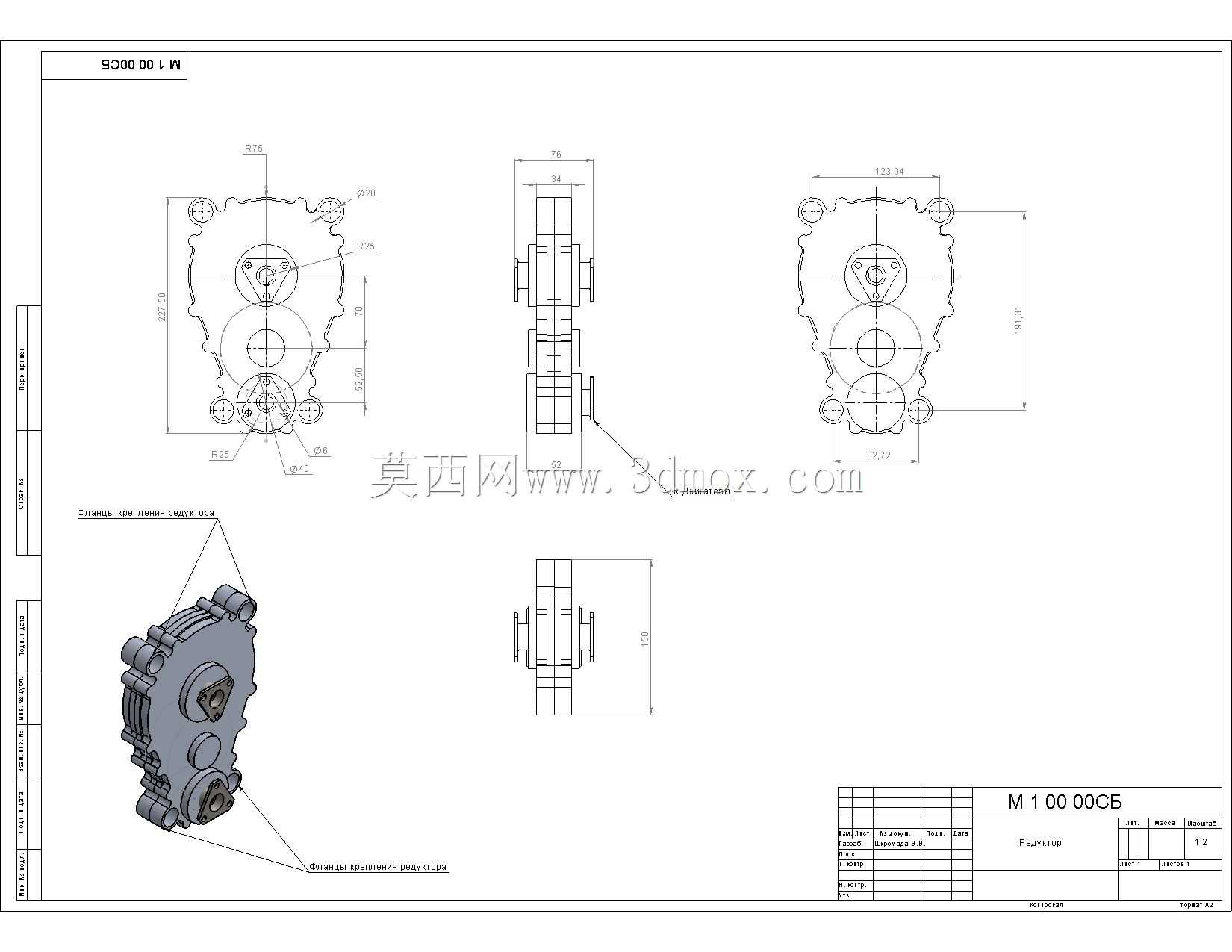

　　这套齿轮减速传动结构主要面向小型飞行器机翼动力驱动场景，用于把原动机输出的高转速低扭矩动力，经过齿轮副逐级降速增扭后，传递至机翼端的执行负载，在航空模型、小型电动通航设备、旋翼驱动试验台以及轻量化动力传动验证平台中都有明确的使用需求。整机采用剖分式箱体布局，壳体轮廓随内部齿轮排布、轴系跨距以及安装点位自然延展，没有多余的冗余造型，所有外凸的筒状结构均对应轴承安装座，既为转轴提供径向支撑，也预留了轴承压装、端盖固定以及密封件布置的空间。

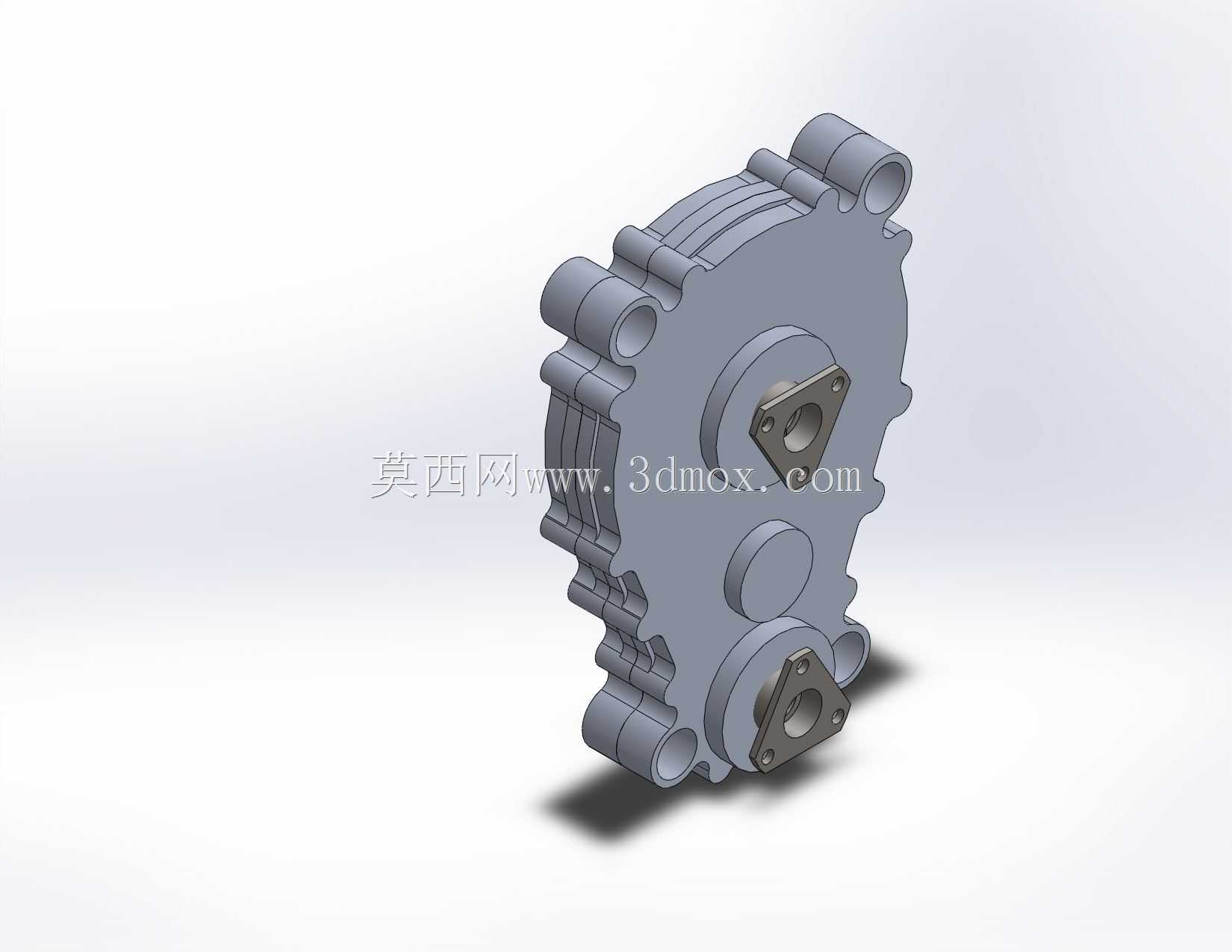

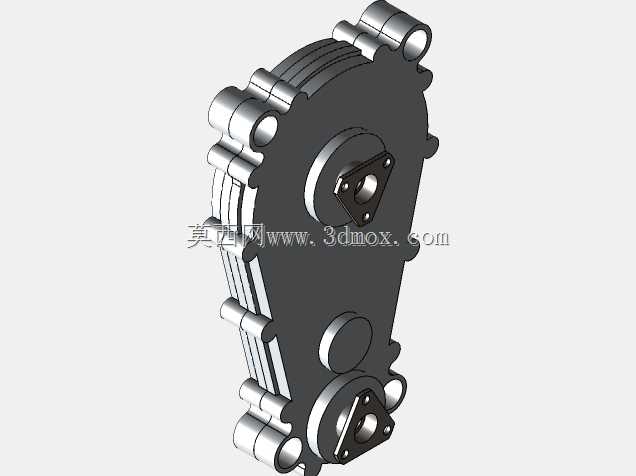

　　从实际功能来看，该减速装置的核心作用是匹配动力源与机翼负载之间的转速扭矩特性。电机或小型内燃机直接输出时转速偏高、扭矩不足，无法直接驱动机翼变距机构或小型旋翼负载，通过箱体内相互啮合的多级齿轮传动，可将输入转速按设定传动比降低，同时放大输出扭矩，让执行端获得足够的驱动力矩。箱体上两处三角形法兰压盖分别对应不同轴段的轴承限位位置，压盖上的安装孔与箱体端面的螺孔一一对应，装配时可通过紧固件将轴承外圈轴向锁定，避免齿轮运转过程中出现轴系窜动。

　　设计思路上，该结构优先保证轴系的同轴度与支撑刚度。箱体两侧的轴承座采用同轴镗孔的工艺逻辑，三维建模时各安装孔的轴线需严格共线，孔位公差直接决定齿轮啮合间隙的均匀性。壳体外壁分布的多道加强筋沿齿轮受力方向延伸，既能够提升箱体整体刚性，抑制传动过程中的壳体形变，也可以在轻量化压铸或机加工成型时控制壁厚均匀性，避免局部壁厚过大产生缩孔缺陷。箱体边缘的不规则轮廓并非随意造型，而是在完全包容内部齿轮最大回转直径的前提下，尽可能压缩非必要空间，让整体结构更适配机翼附近狭窄的安装区域。

　　安装边界方面，箱体四周预留的凸台通孔用于整机与机架或机翼支撑结构的螺栓连接，建模时需保证各安装孔的孔距与配套支架的定位尺寸完全匹配，输入端与输出端的轴伸位置要和动力源、负载端的对接法兰同轴。壳体上不同直径的圆筒座分别对应输入轴、中间轴与输出轴的轴承位，各轴的中心距由齿轮模数、齿数以及啮合侧隙共同推算，中心距偏差会直接导致齿轮卡滞或啮合冲击。在装配流程中，需先将齿轮、轴、轴承预装为轴系组件，再合入剖分箱体，最后扣合轴承压盖并锁紧紧固件，箱体内腔需预留润滑脂填充空间，保证齿轮啮合面与轴承滚动体在运转中得到持续润滑。

　　结构细节上，箱体端面的分型面平整贴合，能够防止润滑介质泄漏，同时阻挡外部粉尘进入传动腔。两处外露的三角压盖既承担轴承轴向定位功能，也可作为装配时的调整基准，通过修配压盖与箱体之间的垫片厚度，能够微调轴承游隙，让齿轮运转处于最佳啮合状态。整体结构在满足传动强度的前提下尽可能控制自重，适配航空类设备对重量敏感的使用要求，传动路径短、支撑点位布局合理，能够在持续正反转、变载荷工况下保持稳定的动力输出，也可作为小型重载传动装置的结构设计参考，用于同类减速箱体的三维结构校核、安装干涉检查以及工程图纸输出。
