军用厢式货运方舱车体结构设计

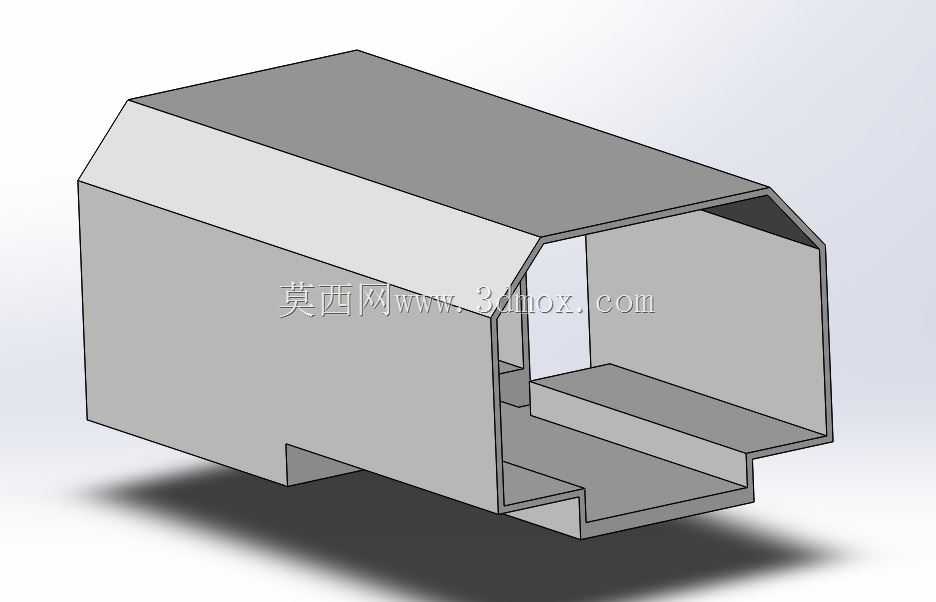

　　这套车体结构围绕军用厢式货运方舱的装载与运输需求展开，主体呈现为大容积封闭式舱体，内部净空按6100mm、1800mm、2400mm控制，长宽高比例偏向长距离物资投送与设备集成运输。建模时没有停留在外观包覆层面，而是把舱内可用边界、车头过渡段、底盘承托关系以及侧部开口位置一并表达，便于后续在同一空间内划分物资固定区、人员操作区或车载设备安装区。

　　从实际使用场景看，这类方舱车体常承担野外驻训、后勤补给、应急指挥保障等任务，运输对象既可能是成件包装物资，也可能是需要减振固定的仪器机柜。舱体采用方正的内部断面，目的很明确：在道路运输限界内尽量提高容积利用率，同时让标准托盘、货架框架和模块化设备箱能够沿纵向规整布置。2400mm的内部高度允许人员直立作业，1800mm的宽度配合两侧预留间隙，可满足双排设备机柜或中部通道加侧向货架的布局方式。

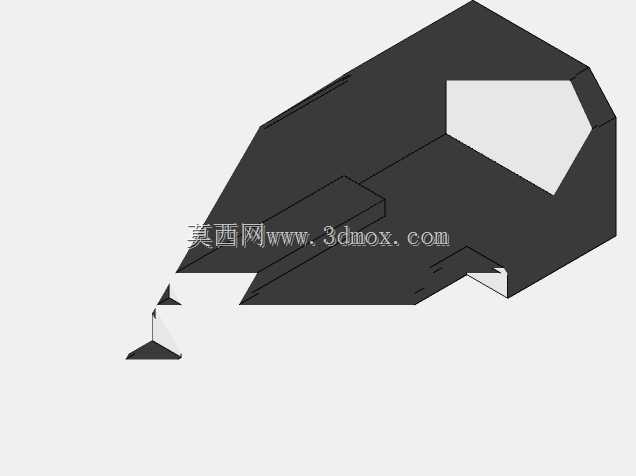

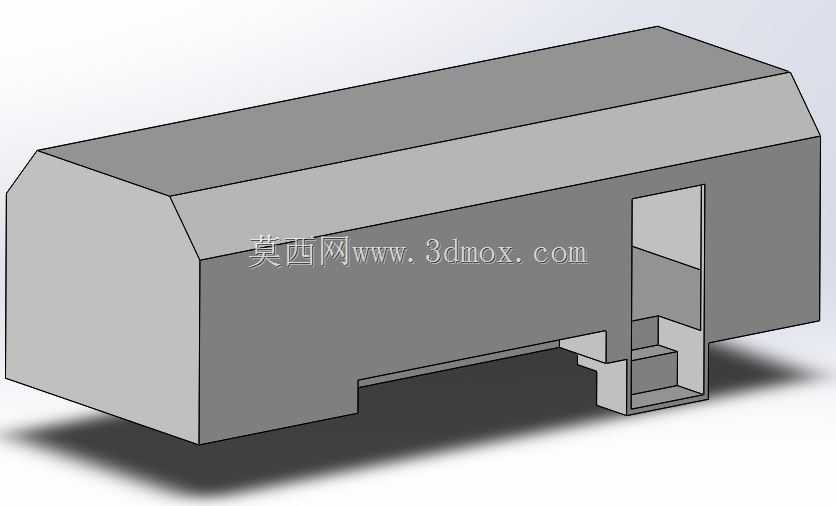

　　外形上，车头与厢体之间做了斜向过渡，前部收窄并形成导流轮廓，能够降低高速行驶时的迎风阻力；后部舱室则保持大平面结构，有利于夹芯板、蒙皮和加强骨架的装配。模型中黑白分色区域对应不同结构面的表达，白色开窗或开口部位可理解为舱门、观察窗或设备检修口的预留位置。设计这类边界时，需要同时考虑人员进出、物资吊装、管路走线以及战时快速启闭等要求，开口不能只按视觉效果设置，而要与内部骨架立柱、横梁和密封胶条安装面协调。

　　底盘与舱体的连接是结构设计重点。方舱底部并非简单落在车架上，而应通过纵梁、底架、扭锁或支撑件把载荷传递到车辆大梁。模型中底部折线和承托面提示了底架高度方向的占用，实际工程中还要在地板下方预留线束、制动管路、燃油管路以及附加油箱或储能装置的安装空间。若舱内装载较重设备，底架需按集中载荷进行局部加强，地板下面增设横梁和垫板，避免长期颠簸后出现板面凹陷或紧固件松动。

　　舱体内部尺寸的确定直接影响装载方案。6100mm的长度可容纳多组标准设备架，也适合按前、中、后三段分区：前段靠近车头，可布置需要频繁操作的控制设备；中段空间完整，适合放置主载荷或托盘物资；后段靠近尾门，便于装卸和应急取用。1800mm宽度在扣除壁板、保温层和内饰板后，实际安装宽度会进一步缩小，因此设备机柜选型、货架立柱间距和通道宽度都要在三维环境中提前校核。2400mm高度则需区分地板结构厚度、顶部风道或照明走线空间，真正可用的设备高度不能按名义尺寸满算。

　　从防护与改装角度，军用方舱通常要求具备一定的密封、隔热、防雨和防尘能力。厢体外侧大面适合采用平板蒙皮配合骨架承载，边角处需要设置包边或过渡件，防止应力集中和渗漏。前部斜面与顶部交接区域不宜布置易积水的开口，门窗框则应带有止口和排水结构。若后续增加空调、通风机、电源接口或通信天线，穿舱位置必须集中规划，并在模型中保留补强板和密封安装面。

　　运输状态下，整车重心控制不可忽视。舱内设备应尽量靠下、靠前并左右对称布置，重载荷固定在底架承载点上方，避免高位集中质量导致侧倾风险增大。厢体侧壁可设置系留环、滑轨或捆绑带接口，用于固定弹药箱、工具箱、发电机组机架等物资。尾门和侧门附近则要留出操作半径，门体开启角度、铰链强度以及门锁承载都应与装卸方式匹配。

　　该模型对结构设计人员的价值，在于提供了一个可继续深化的方舱车体空间框架：既可以据此检查外形与底盘的匹配，也可以在内部开展设备布置、人机通道、门窗开口和维护空间校核。后续细化时，可在现有实体基础上补充骨架截面、夹芯层厚度、门框加强件、吊装点、系留接口和顶部扶手等结构，使概念车体逐步转化为可用于加工装配的专用车方舱方案。
