车载2kW发电机组防护机架外壳结构

　　该结构围绕车载小型动力供电单元的外围承载与防护需求展开，整体采用近似长方体的封闭式舱体布局，适配以卡车底盘为安装基础的2kW级发电设备。壳体在造型上没有采用复杂曲面，而是以平直钣金折边配合圆角过渡成型，这种处理方式一方面便于板材下料、折弯和拼焊，另一方面也能在有限的车厢或车架安装空间内降低边角磕碰风险。

　　从实际使用场景看，这类机架外壳主要服务于野外作业、临时营地、工程抢修以及车载辅助供电等工况。设备随车辆行进时会持续承受振动、扬尘、泥水飞溅和温度变化，停机后又需要为内部发动机、发电机、油箱、控制元件和线束提供相对稳定的运行环境。因此，外壳并非单纯的装饰罩，而是承担安装基准、防护隔离、检修开口、通风散热和外观规整等多重作用的结构件。

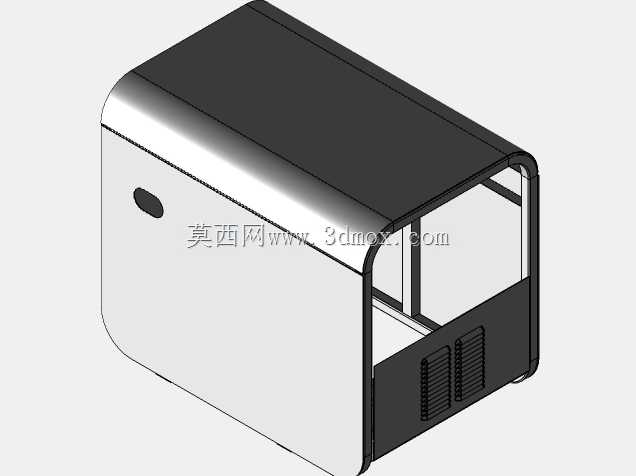

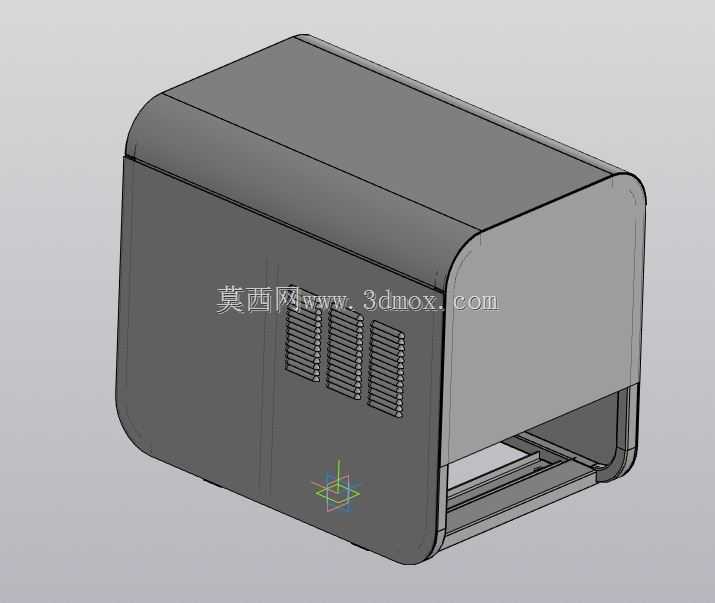

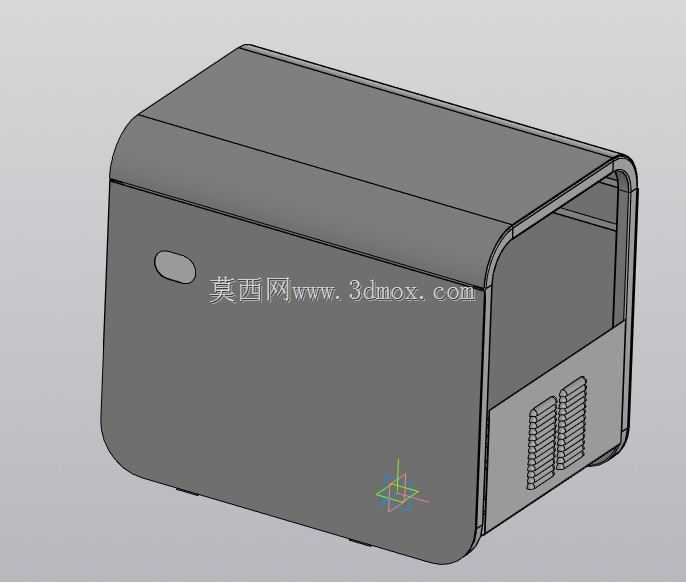

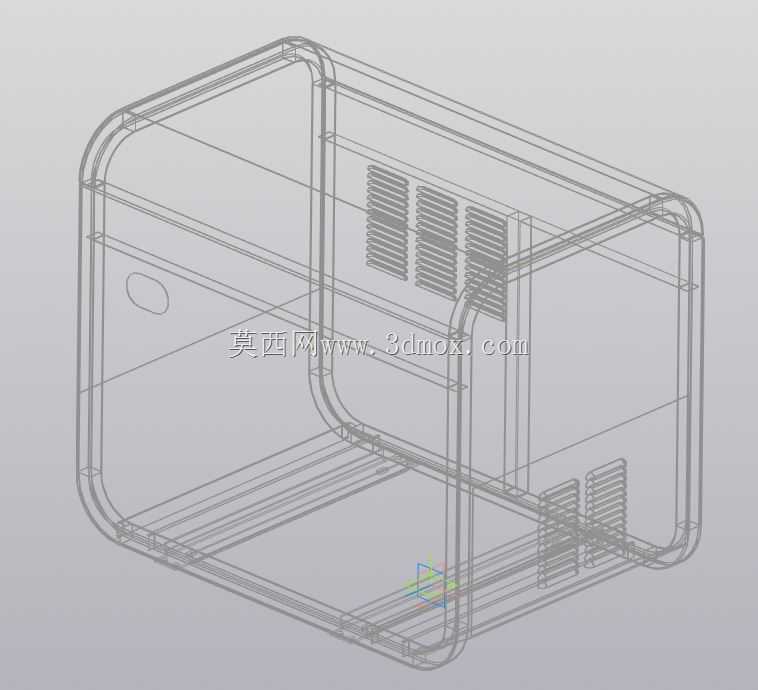

　　模型中可以看到壳体一侧保留了较大的开放区域，该区域对应动力单元的维护面，便于装配阶段将发动机、发电机及连接部件整体推入机架，也方便后期检查皮带、油路、接线端子和消声部件。前端下部设置了成组格栅式通风口，气流可从低位进入舱内，对发动机缸体、发电机绕组及排气周边区域形成冷却通道；顶部和侧围则采用连续封闭面，以减少雨水直淋和灰尘沉积。侧面的小圆孔可作为开关、指示灯、急停按钮或线束穿孔的预留位置，具体功能可随整机电气方案调整。

　　设计思路上，机架外壳优先保证内部核心部件的安装边界。内腔宽度、高度和深度需要容纳发动机与发电机的同轴布置，同时留出油箱、空滤器、排气管、蓄电池或控制器的位置。底部应设置承载梁或安装支脚，使发电机组的重量通过机架传递到车辆底盘，而不是由薄侧板直接受力。侧壁与运动件、高温件之间要保留安全间隙，尤其排气通道附近应避免线缆和易燃件贴近；外壳内表面还可根据需要预留隔热板、减振垫和接地螺柱的安装点。

　　外形尺寸方面，整体轮廓紧凑，边角采用小圆角包覆，适合在卡车车厢侧边、设备舱或专用支架上固定。安装时需重点核对底部孔位与车架横梁的对应关系，保证支撑点落在刚性较强的位置；外壳与车架之间建议设置减振垫，以削弱发动机往复振动向车体传递。外围边界还要考虑车辆通过性和人员操作空间，壳体不得超出车辆允许宽度，检修面前方应保留足够的开门或抽装距离，散热口不能被货物、挡板或其他车载设备遮挡。

　　结构细节上，折边和包角能够提高薄板壳体的刚性，减少大面积侧板在发动机振动下产生的共振噪声。格栅区域宜采用冲压百叶孔或焊接防护网，既保证通风面积，又能阻挡较大异物进入。开放面可配合可拆卸门板、铰链组件或快速锁扣使用，使日常保养不必整体拆除外壳。顶部可设计为略带排水倾向的封闭面，避免积水沿接缝渗入；拼焊位置则应在实物制造中进行打磨、密封和防腐处理。

　　对于三维建模和整机设计人员而言，该结构的价值在于清晰表达了发电机组从裸机到可装车设备之间的壳体集成关系。建模时可据此继续细化底部框架、安装孔、门板、铰链、锁扣、密封条、消声通道和内部支架，并在装配环境中检查发动机、发电机、油箱与外壳之间的干涉情况。通过这种方式，外壳既能满足防护和散热要求，也能为车载供电设备提供稳定、可制造、易维护的结构载体。
