R13改装赛车轮毂三维结构设计

　　这套轮毂结构围绕13英寸小尺寸赛用轮圈展开，轮辋规格为5JJ×13，安装孔距采用4×98布置，主要面向小型赛车、改装车以及底盘教学验证场景。小直径轮圈在低组别赛事、场地练习车和轻量化原型车上比较常见，其优势并不只是外观紧凑，更在于能够配合低扁平比轮胎控制轮端总直径，使悬架几何、转向半径和速比设定保持在预期范围内。

　　从实际装车边界看，轮毂中心需要与转向节或后桥轮毂轴形成可靠配合，4个螺栓孔沿节圆分布，孔位角度和节圆直径直接决定车轮能否与制动盘、轮毂轴及锁紧螺母正确匹配。建模时不能只关注轮辐外形，还要把中心孔、螺栓孔避让区、制动盘包容空间和轮辋内侧轮廓一起纳入检查。尤其在前轮转向工况下，轮毂内侧与减振器、转向拉杆、制动卡钳之间的间隙会随跳动和转向角变化，若只按静止正视图判断，后期很容易出现干涉。

　　轮辋部分采用5JJ宽度等级，对应轮缘和胎圈座有明确的宽度与高度特征。轮缘承担轮胎拆装时的局部受力，也在车辆侧向载荷传递中约束胎圈位置；胎圈座则需要保证轮胎充气后能够稳定贴合，避免高速或强侧向下出现滑移。模型中轮辋筒体、轮缘折边和内侧沉槽形成连续过渡，这种结构既服务于轮胎安装，也影响轮圈的抗弯和抗扭刚度。若用于后续工程分析，应重点关注轮缘根部、辐条交汇区以及螺栓孔周围的应力集中。

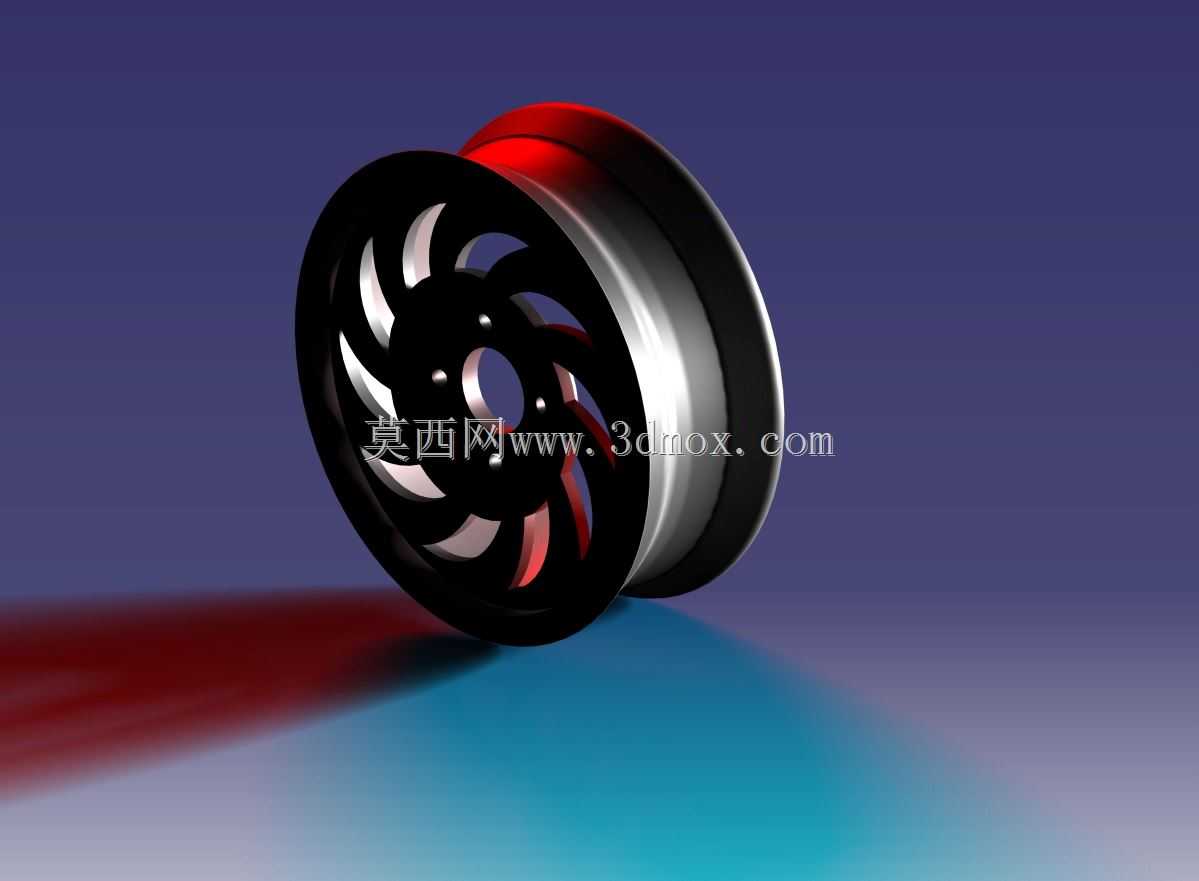

　　外观上，轮辐采用多叶片式镂空造型，辐条之间形成较大的通风通道。该设计一方面减少非必要材料，降低旋转质量；另一方面为制动系统提供散热气流通道。赛用车辆在连续制动时，制动盘和卡钳会产生大量热量，轮毂若完全封闭，热量容易在轮内积聚；镂空辐条可以让车辆行进时的气流穿过轮面，将部分热量带出。需要注意的是，镂空比例不能脱离强度孤立确定，辐条截面厚度、根部圆角和与轮辋连接宽度都会影响车轮承受冲击、侧向力和驱动力矩的能力。

　　轮辐表面采用黑银相间的高对比处理，红色边缘强化了运动风格，但从结构角度看，颜色分区应依附于真实曲面转折，而不是简单贴图。轮辐正面承受路面飞石、制动粉尘和清洗水流的长期作用，曲面应避免形成容易积水积泥的深凹槽。叶片式辐条在旋转时具有明显方向性，建模时需要保证左右两侧造型与车辆前进方向、制动散热气流以及装配侧别相协调。

　　安装接口方面，中心孔承担同轴定位作用，螺栓孔则负责夹紧和传力。4×98孔距属于明确的装配约束，若更换制动盘或适配其他车型，必须同步核对中心孔直径、螺栓孔径、螺母座形式以及轮毂端面接触面积。轮盘安装面需要保持平整，若存在台阶或接触不充分，锁紧后可能产生附加弯曲应力。轮辋内侧还应预留气门嘴位置，并保证充气、补胎和动平衡操作时不与辐条或制动部件冲突。

　　在设计思路上，这类轮毂需要在造型、重量、刚度和制动包容之间取得平衡。减小轮辐厚度虽然能降低重量，但会削弱轮面支撑；加宽轮辋虽然能提升轮胎侧向支撑，却可能增加与悬架或翼子板的干涉风险。13英寸直径本身限制了制动盘和卡钳的布置空间，因此轮毂内凹量、轮盘偏距和轮辋桶身深度都要结合整车数据校核。偏距变化会改变轮距和轴承力臂，也会影响转向节载荷，不能仅凭视觉效果决定。

　　三维建模过程中，可先以旋转方式建立轮辋基础筒体，确定胎圈座、轮缘、内槽和气门嘴区域；再以阵列方式构建四孔安装接口，保证螺栓孔节圆与中心孔同轴；最后通过曲面或实体特征完成多辐条造型，并对辐条根部、螺栓孔周边和轮缘过渡区设置圆角。完成实体后，应按轮胎包络、制动卡钳包络、转向极限和悬架跳动路径做干涉检查，再结合质量属性评估转动惯量。这样得到的轮毂模型不仅能展示改装外观，也能为后续加工、装配验证和赛事底盘匹配提供可靠的结构依据。
