拉达车型配套转向节带制动盘结构

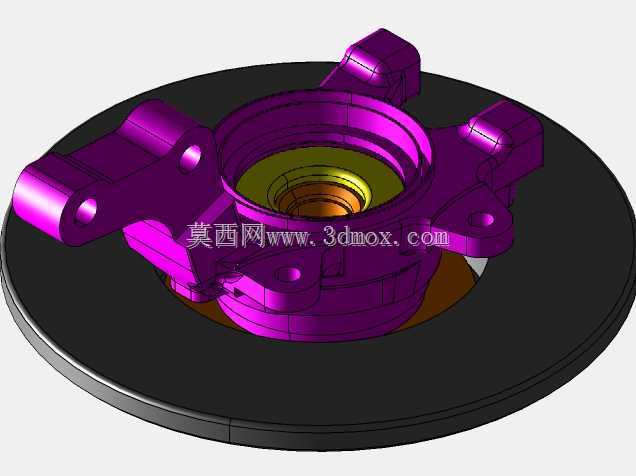

　　该结构为乘用车前桥核心承载转向部件，集成转向节本体与制动盘安装位，主要适配前驱家用车型的前悬布置，承担车轮转向承载、制动力矩传递、悬挂连接的多重功能，是底盘行驶系统中连接轮毂、下摆臂、转向拉杆、减震器的核心节点。从实际装车场景来看，该部件直接暴露在轮舱内，日常行驶中需承受路面冲击带来的交变载荷，制动过程中还要承接制动卡钳施加的制动力矩，转向时需传递拉杆的横向拉力带动车轮偏转，因此结构设计上优先保证连接刚度与疲劳强度，避免长期颠簸工况下出现连接位开裂、形变问题。

　　设计过程中首先明确安装边界：转向节中心的阶梯孔为轮毂轴承安装位，孔径公差需匹配对应型号双列角接触轴承的外圈过盈配合要求，孔内预留的卡簧槽用于轴承轴向限位，防止车辆行驶中轴承脱出；三个向外延伸的凸耳分别对应不同部件的安装接口，上方凸耳为减震器滑柱连接位，设置两个同轴通孔用于穿装固定螺栓，安装面做铣平处理保证与减震器支座的贴合度，避免螺栓预紧后出现应力集中；侧方凸耳为转向拉杆球头安装位，设计为锥孔结构匹配球头销的锥面配合，锥度符合乘用车转向部件的通用配合标准，保证球头连接无旷量；下方凸耳为下摆臂球头连接位，同样采用锥孔配合结构，安装位旁设置的加强筋从凸耳根部延伸至转向节本体，提升侧向受力时的结构强度。

　　配套的制动盘采用实心盘结构，通过中心定位止口与转向节的轴承安装位同轴定位，盘面均布的螺栓孔用于与轮毂法兰固定，制动盘的摩擦面平面度、端面跳动公差需满足制动平稳性要求，避免制动时出现方向盘抖动问题；制动盘与转向节之间预留的间隙用于布置制动卡钳，卡钳安装位直接集成在转向节本体上，两个螺纹孔的位置度需严格控制，保证卡钳安装后摩擦片与制动盘的间隙均匀，避免出现偏磨、拖滞问题。

　　从建模逻辑来看，该结构优先完成整体骨架搭建，先确定轮心坐标、各安装点的硬点位置，保证与整车底盘的硬点参数完全匹配，再基于硬点进行实体建模，对各安装面做公差预留，对受力集中的凸耳根部做圆角过渡处理，避免应力集中导致的部件失效；建模过程中同步考虑装配干涉问题，转向节在最大转向角度下需与周边的减震器、下摆臂、轮罩内衬保留足够安全间隙，避免打满方向时出现部件磕碰。

　　实际维修替换场景中，该部件属于底盘安全件，安装时需严格保证各连接螺栓的预紧力矩符合车型要求，轴承压装时需采用专用工具均匀施压，避免敲击导致轴承或转向节孔位损伤；转向节本体采用球墨铸铁材质，兼顾强度与减震性能，制动盘采用灰铸铁材质，保证摩擦性能与热稳定性，长期使用后若转向节出现形变、裂纹，或制动盘磨损超过极限厚度，需整体更换对应部件，避免影响行驶安全。该结构的安装尺寸完全适配对应车型的前桥参数，无需额外改装即可直接替换装车，各连接接口与原厂部件完全通用，能够满足日常行驶、制动、转向的全部功能需求，在颠簸路面、频繁制动的使用场景下，结构强度能够覆盖全生命周期的载荷要求。
