乘用车传动系统右前驱动半轴结构设计

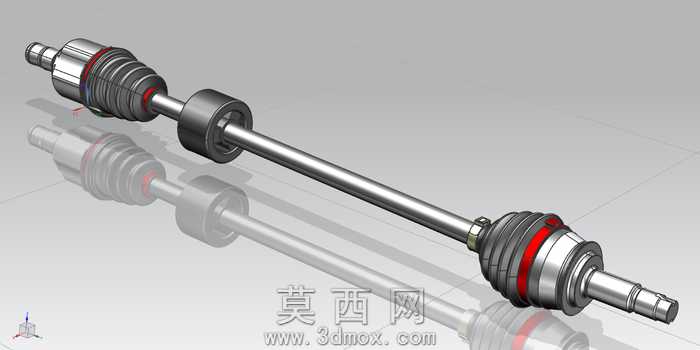

本模型为适配阿尔法罗密欧MiTo、菲亚特500车型的右前驱动半轴，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循原车传动部件的尺寸公差与装配逻辑，对各功能段进行了独立特征构建。模型整体呈现长轴类对称布局，两端分别设置固定式与滑移式等速万向节结构，万向节外侧包覆有防尘密封护套，护套采用红色橡胶质感材质渲染，与金属银灰色的轴身、节壳形成清晰视觉区分，中部设置有支撑轴承座结构，用于半轴在底盘上的旋转支撑定位。建模阶段首先绘制轴身的回转体基础轮廓，通过拉伸、旋转命令生成核心轴杆，再对两端万向节的钢球滚道、保持架、花键连接端进行细节特征雕刻，还原花键的齿形结构与万向节的铰接活动空间，中部支撑轴承的内圈、外圈、滚动体均做了独立建模，还原轴承的装配配合关系。材质渲染上，金属部件采用高反光合金钢材质，模拟锻钢轴件的机加工金属质感，防尘套采用哑光橡胶材质，添加轻微的粗糙纹理表现橡胶件的使用质感，轴承部位做了分色处理，区分内外圈与滚动体的材质差异。设计过程中充分考虑前轴的传动受力特性，两端万向节的角度设计适配车型悬架跳动时的角度补偿需求，中部支撑位置的设定匹配车型底盘的安装点位，轴身的直径变化遵循等强度设计原则，在满足扭矩传递强度要求的前提下优化轴身重量，花键端的尺寸参数严格匹配轮毂与差速器的连接接口，保证装配的互换性，整体模型完整还原了前驱车型前轴的传动结构逻辑，可用于底盘传动系统的结构展示、装配教学以及相关改装设计的参考。
