住友4号锅用制动刹车片结构设计

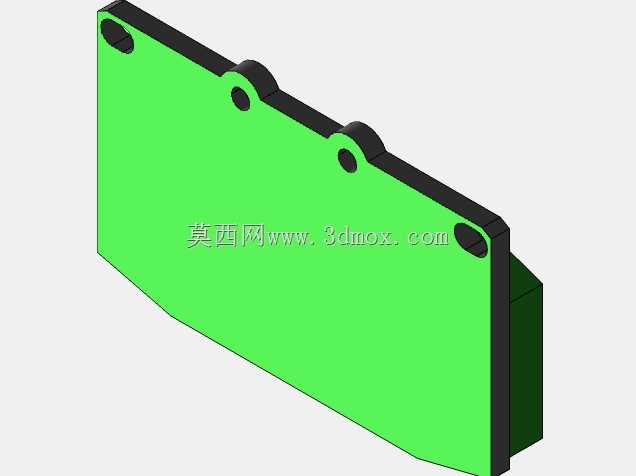

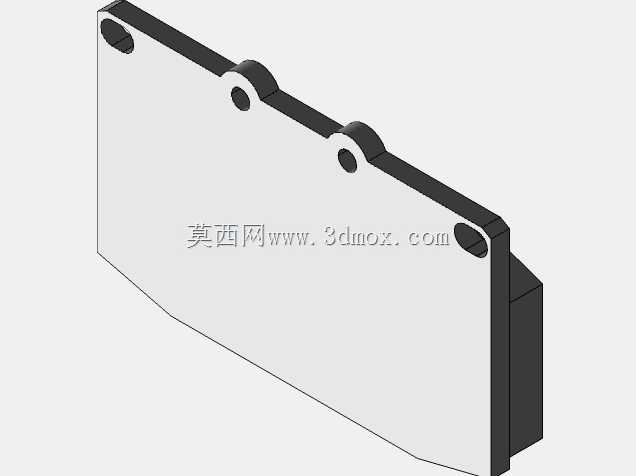

　　这款制动摩擦片适配住友系列4号规格锅式制动器，是工业制动系统里直接承担摩擦减速功能的核心执行部件，日常主要应用在工程作业车辆、小型起重设备、场内转运机械的轮边制动单元中，工作时通过被制动钳压紧贴合在制动锅内壁，依靠摩擦材料的高摩擦系数把转动部件的动能转化为热能耗散，实现设备的减速与驻车锁止。从结构设计逻辑来看，整个部件采用钢背加摩擦层的复合结构，主体摩擦工作面为大尺寸平面构型，贴合制动锅内壁的摩擦面做了微倒角处理，避免刚装入制动总成时出现边缘卡滞、偏磨的问题，摩擦层选用高耐磨复合摩擦材料，兼顾高温工况下的摩擦系数稳定性与耐磨寿命，避免连续制动时出现热衰退导致制动力不足。钢背部分作为摩擦层的承载基体，采用高强度冲压钢板成型，

　　边缘做了等距分布的安装凸耳，每个凸耳上预制了精准的安装定位孔，安装时直接卡入制动钳的对应卡槽内，通过定位销穿过孔位完成固定，不需要额外做焊接或者复杂的配装加工，现场更换维护的效率很高。安装边界方面，整个摩擦片的轮廓完全匹配4号锅刹的内部腔体尺寸，钢背的厚度、摩擦层的厚度都经过匹配计算，装入制动总成后摩擦面与制动锅内壁的初始间隙控制在合理范围，既不会因为间隙过大导致制动行程过长，也不会因为间隙过小出现拖磨、异常发热的问题。设计过程中重点考虑了受力均匀性，五个安装凸耳沿着钢背的弧形边缘等距排布，制动压紧时每个点位的受力能均匀传递到整个摩擦工作面，避免局部压力过大导致摩擦材料偏磨、开裂，延长整体使用寿命。

　　摩擦层与钢背之间采用高温粘接加铆接的复合连接工艺，即使在长时间连续制动产生高温的工况下，摩擦层也不会从钢背上脱落，保障制动可靠性。钢背的非摩擦侧做了防锈处理，避免长期在户外、潮湿工况下使用出现锈蚀，导致拆卸更换困难。实际使用场景中，这类锅刹刹车片普遍承受的是间歇性大载荷制动工况，比如场内叉车的作业制动、小型工程设备的驻车制动、农用转运车辆的行走制动，工作时瞬时接触压力大，摩擦生热快，因此设计时特意将摩擦层的热容量做了冗余设计，单次长距离制动的温升控制在材料允许范围内，不会因为瞬时高温导致摩擦系数骤降。安装定位孔的位置度公差控制在±0.1mm以内，保证装入制动钳后不会出现旷量，制动时不会产生异响或者冲击。摩擦面的平面度公差严格控制，

　　保证和制动锅内壁的接触面积达到设计要求，避免局部接触导致制动力不足、制动抖动。整个部件没有多余的冗余结构，在保证结构强度和制动性能的前提下尽可能控制自身重量，降低制动总成的运动惯量，提升制动响应速度。钢背的边缘做了去毛刺处理，安装操作时不会划伤作业人员，也不会刮损制动钳的密封件。针对不同工况的使用需求，摩擦材料的配方可以做对应调整，比如高粉尘工况下选用排屑性能好的配方，高湿工况下选用抗水衰退性能好的配方，但整体安装尺寸保持统一，不需要改动制动总成结构就能直接替换。
