乘用车辆通风式制动盘结构设计

　　盘式制动部件在乘用车辆底盘系统中承担着将车辆动能转化为摩擦热能的核心作用，这款制动盘的三维结构完整还原了量产装车件的几何特征，可用于底盘制动系统的结构校核、运动间隙分析以及周边零部件的匹配设计。从实际装车场景来看，该类制动盘多用于家用乘用车的前轮或四轮盘刹配置中，工作时随车轮同步旋转，制动卡钳从两侧夹紧盘体环形摩擦面，通过刹车片与盘面的滑动摩擦产生制动力矩，迫使车轮减速直至停转。在频繁制动工况下，盘体需要快速将摩擦产生的热量散发到流经盘面的空气中，避免热衰退导致制动效能下降。

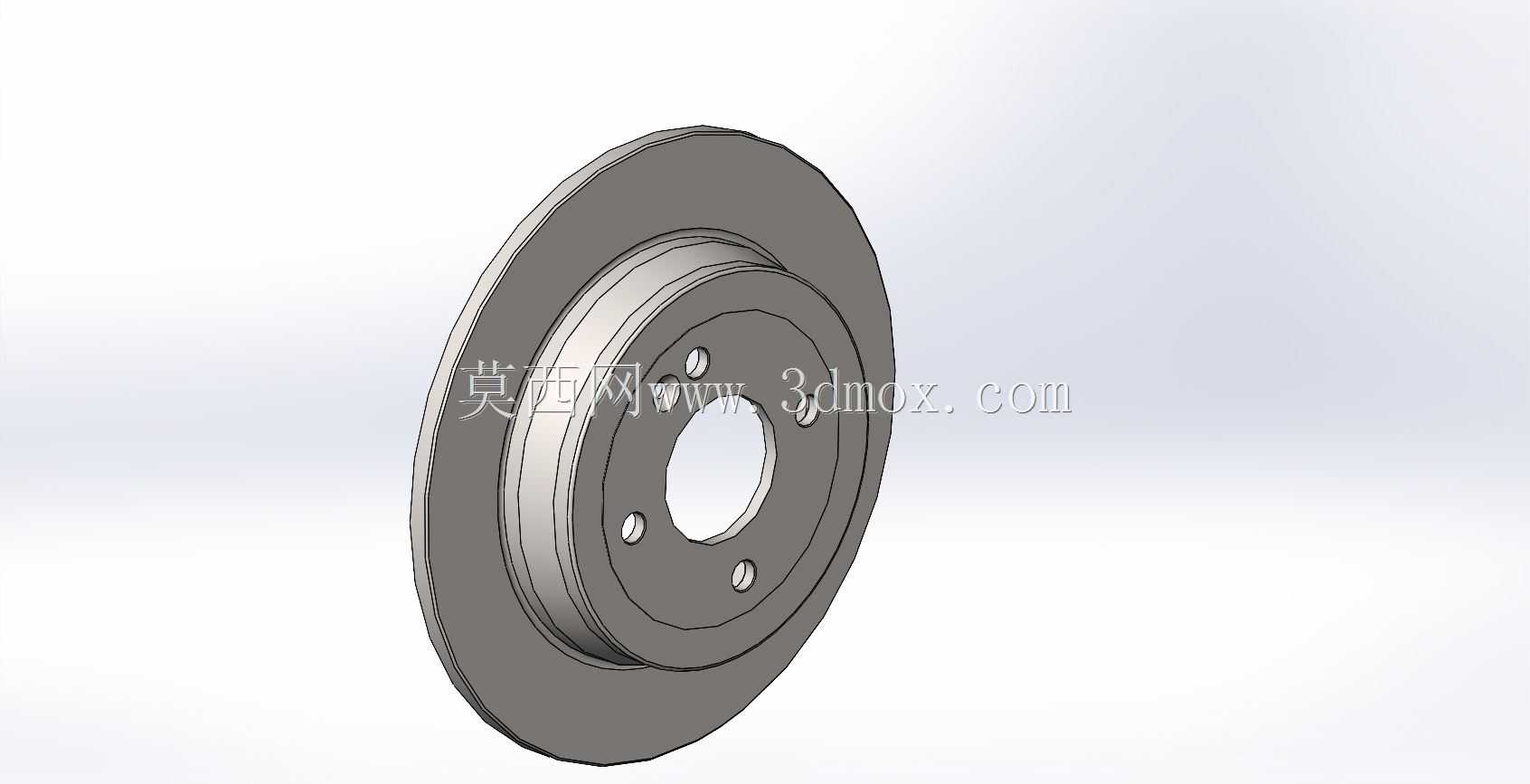

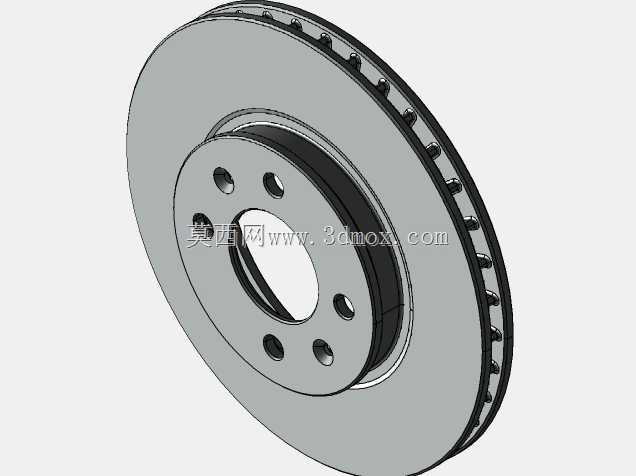

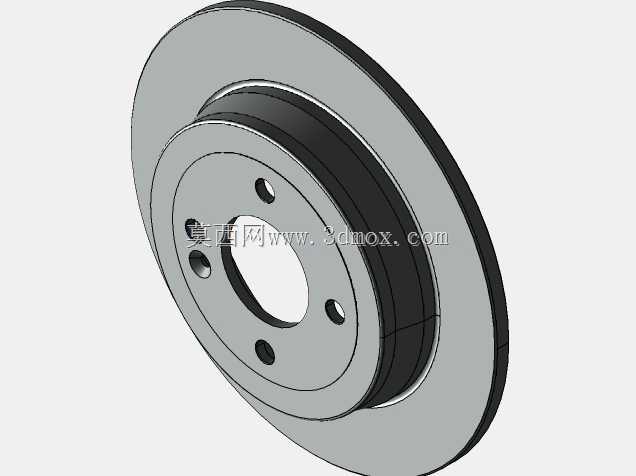

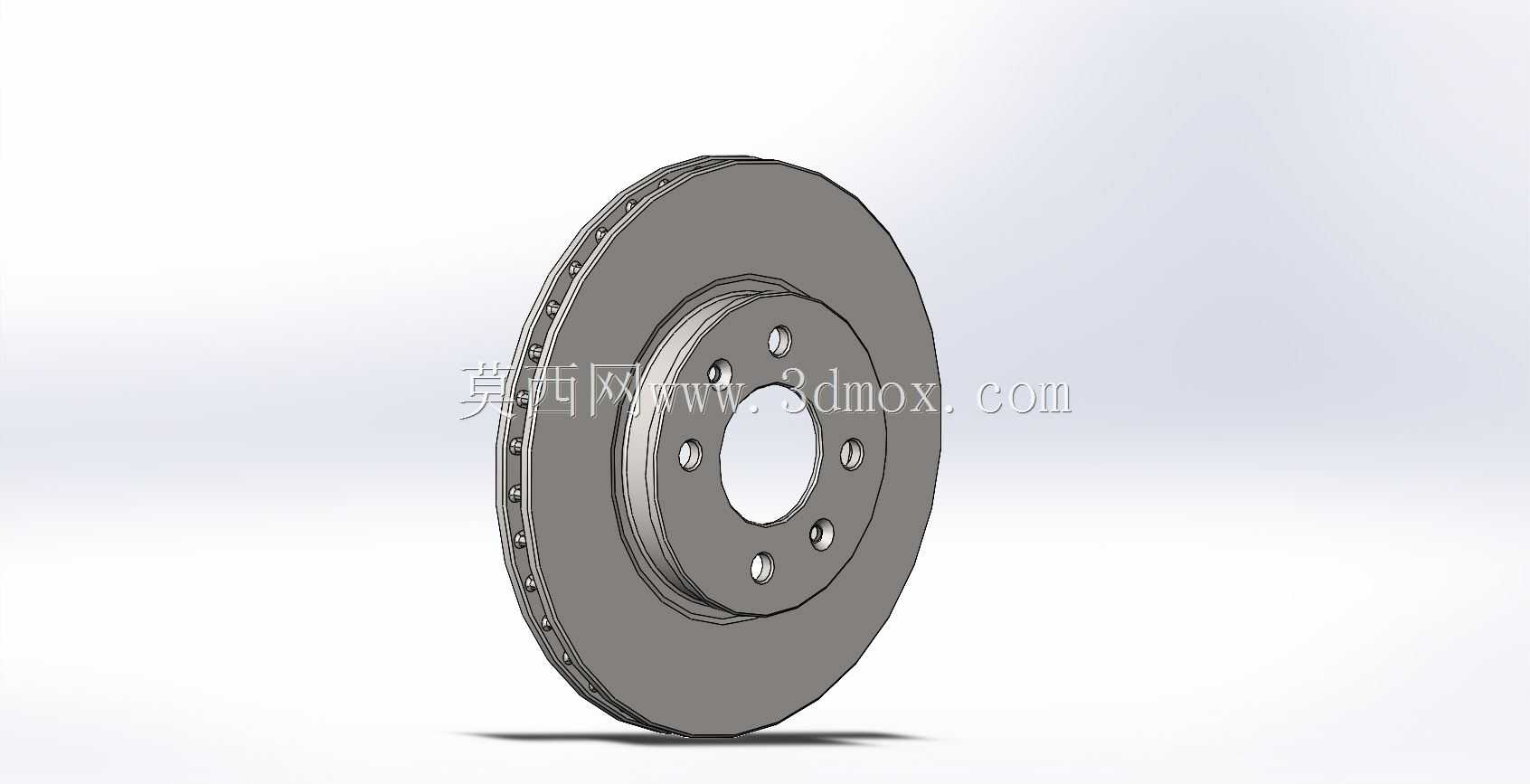

　　结构设计上，该制动盘采用双层摩擦环搭配内部通风流道的典型通风盘构型，两层平行的环形摩擦工作面之间布置有周向分布的散热筋，既将两侧摩擦面刚性连接为整体，又在盘体内部形成多条径向通风通道。车辆行驶时，盘体随车轮转动，离心作用带动空气从盘体中心区域流入通风道，沿径向向外甩出，持续带走摩擦积聚的热量，相比实心盘结构大幅提升了连续制动下的热稳定性。盘体中心的安装毂部分做了加厚处理，用于承受车轮传递的冲击载荷与制动力矩，毂端面上均匀分布的多个螺栓孔对应轮毂轴头的安装定位点位，孔位的分度圆直径、孔径公差直接决定了装车时的同轴度与动平衡表现。中心大孔为轮毂轴头的避让通孔，装配时制动盘套入轴头后，通过车轮螺栓将盘体夹紧在轮毂与车轮之间，依靠结合面的摩擦力传递扭矩。

　　从外形尺寸与安装边界来看，盘体的外径决定了制动摩擦的有效半径，在卡钳夹紧力相同的前提下，更大的摩擦半径可以输出更大的制动力矩，设计时需要匹配轮辋内部的容纳空间，保证盘体外圆与轮辋内壁之间留有足够的安全间隙，避免行驶中发生干涉。摩擦面的厚度需要匹配刹车片的磨损行程与卡钳活塞的回位量，通风道的轴向宽度则在散热效率与盘体整体重量之间做平衡：过宽的通风道会增加盘体轴向尺寸，挤占转向节与悬架摆臂的布置空间；过窄则会限制通风流量，削弱散热能力。安装毂的轴向凸出高度需要与轮毂轴头的伸出长度匹配，保证制动盘安装后端面完全贴合轮毂安装面，不会出现悬空偏摆。

　　建模过程中需要重点还原几处影响装配的细节特征：一是摩擦面外缘与内缘的倒角结构，既避免锐边应力集中，也能在刹车片初次贴合时减少刮蹭；二是散热筋与两侧摩擦面的连接过渡圆角，消除铸造过程中的应力集中点，降低热循环工况下盘体开裂的风险；三是安装螺栓孔的沉台或倒角结构，方便车轮螺栓顺利穿入对位；四是盘体与安装毂衔接处的过渡锥面，该部位是热应力与机械应力叠加的高负荷区域，曲面过渡的合理性直接影响零件的疲劳寿命。

　　在工程应用层面，该三维模型可用于制动系统的数模装配干涉检查，验证卡钳、刹车片、转向节、轮毂等周边零件在全转向行程、悬架上下跳动过程中是否与制动盘发生碰撞；也可导入仿真环境中进行热-结构耦合分析，评估紧急制动、长下坡连续制动等工况下盘体的温度场分布、热变形量以及热应力水平，为摩擦材料选型、通风道结构优化提供几何基础。对于逆向开发或教学演示场景，完整的盘体结构也能清晰展示通风式制动盘的工作原理与装配逻辑，帮助设计人员理解制动部件在底盘系统中的边界约束关系。
