天然气用水密封鼓式罐体结构设计

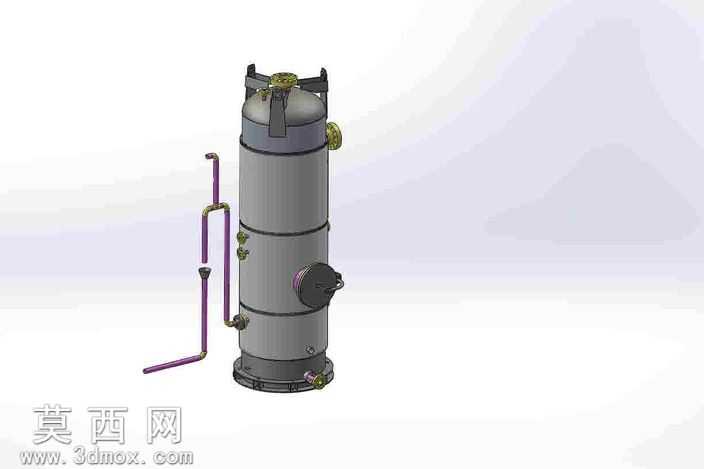

本模型为天然气工况适用的水密封鼓罐体，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循压力容器设计的尺寸规范，对罐体各段筒体、上下封头、底部支撑底座均进行了独立特征建模，通过拉伸、旋转、扫掠等基础建模命令完成主体轮廓构建，再对法兰接口、人孔结构、管路支架等细节特征进行精细化处理，确保各部件装配关系准确无干涉。模型渲染阶段采用哑光金属材质模拟罐体碳钢主体，搭配黄铜材质表现侧边接口部件，紫色哑光材质区分外接工艺管路，通过环境光遮蔽效果突出罐体的焊缝分段、加强筋结构以及各部件的层级关系，整体渲染效果清晰还原设备的真实外观质感。结构设计上，罐体采用立式圆柱筒体搭配上下椭圆形封头的经典压力容器构型，底部设置环形安装底座用于现场固定，顶部设置带锁紧结构的端盖用于内部检修，侧边分别设置进气、出气以及液位检测接口，外接管路通过专用支架与罐体侧壁固定，管路走向经过合理排布避免与罐体附件产生干涉，人孔结构采用快开式锁紧设计便于日常维护操作，罐体侧壁设置的液位检测接口可实时监测内部水封液位，保障密封效果稳定。设计过程中充分考虑天然气介质的密封安全性，水封结构可有效防止介质回流，各连接接口的密封面均按照标准密封结构设计，管路连接采用法兰连接形式保障连接强度与密封性能，整体结构兼顾了工况实用性与安装维护便捷性，可作为天然气输配系统中相关密封设备的设计参考，也可用于相关工艺流程的演示教学使用。
