克雷莫纳法桁架结构受力分析模型

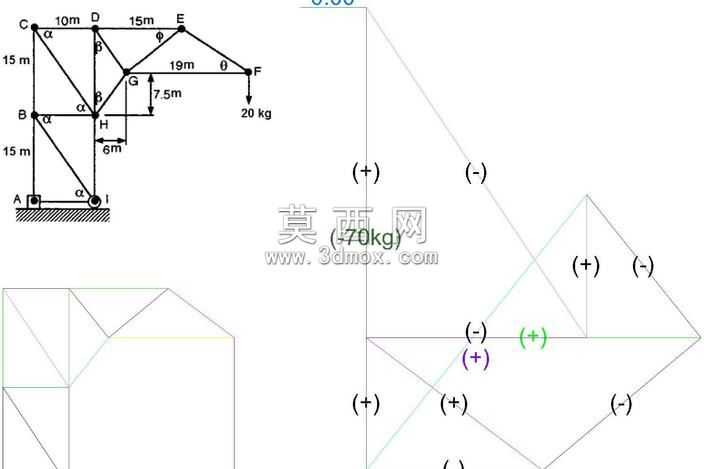

本模型为基于克雷莫纳图解法构建的平面桁架受力分析三维模型，建模阶段首先依据给定的几何尺寸完成桁架杆件的空间定位，以固定铰支座与可动铰支座为底部约束基准，逐段绘制各节点间的连接杆件，严格还原15m竖向分段、10m水平分段、19m斜向杆件的尺寸参数，确保几何拓扑与设计图纸完全一致。建模过程中对每根杆件赋予独立的结构属性，区分不同受力区段的杆件单元，同时在右侧悬臂端添加20kg集中荷载的等效质量块，在左侧对应位置设置70kg等效荷载标识，还原实际受力工况。材质设置上，桁架杆件统一赋予结构钢材质参数，标注出弹性模量、泊松比等力学属性，支座部分采用不同灰度的材质区分固定端与滑动端，荷载块采用醒目的深色材质突出显示，便于直观识别荷载作用位置。结构层面完整还原了桁架的节点铰接特性，所有杆件仅传递轴力，符合平面桁架的基本力学假定，同时配套绘制了克雷莫纳内力图，以正负号标注各杆件的受拉、受压状态，将抽象的内力计算结果转化为可视化的图形标识，对应每根杆件的受力属性逐一匹配标注。设计思路围绕结构力学经典的克雷莫纳图解法展开，通过三维建模将二维的桁架计算简图立体化，既保留了原始分析的几何逻辑，又通过三维视角更清晰地展现杆件的空间连接关系，配套的内力分析图与杆件受力属性一一对应，可直观验证图解法的计算结果，为结构力学的教学演示、桁架方案的初步受力验算提供可视化的参考载体，模型整体几何精度高，受力标识清晰，完整呈现了克雷莫纳法分析桁架内力的全流程逻辑。
