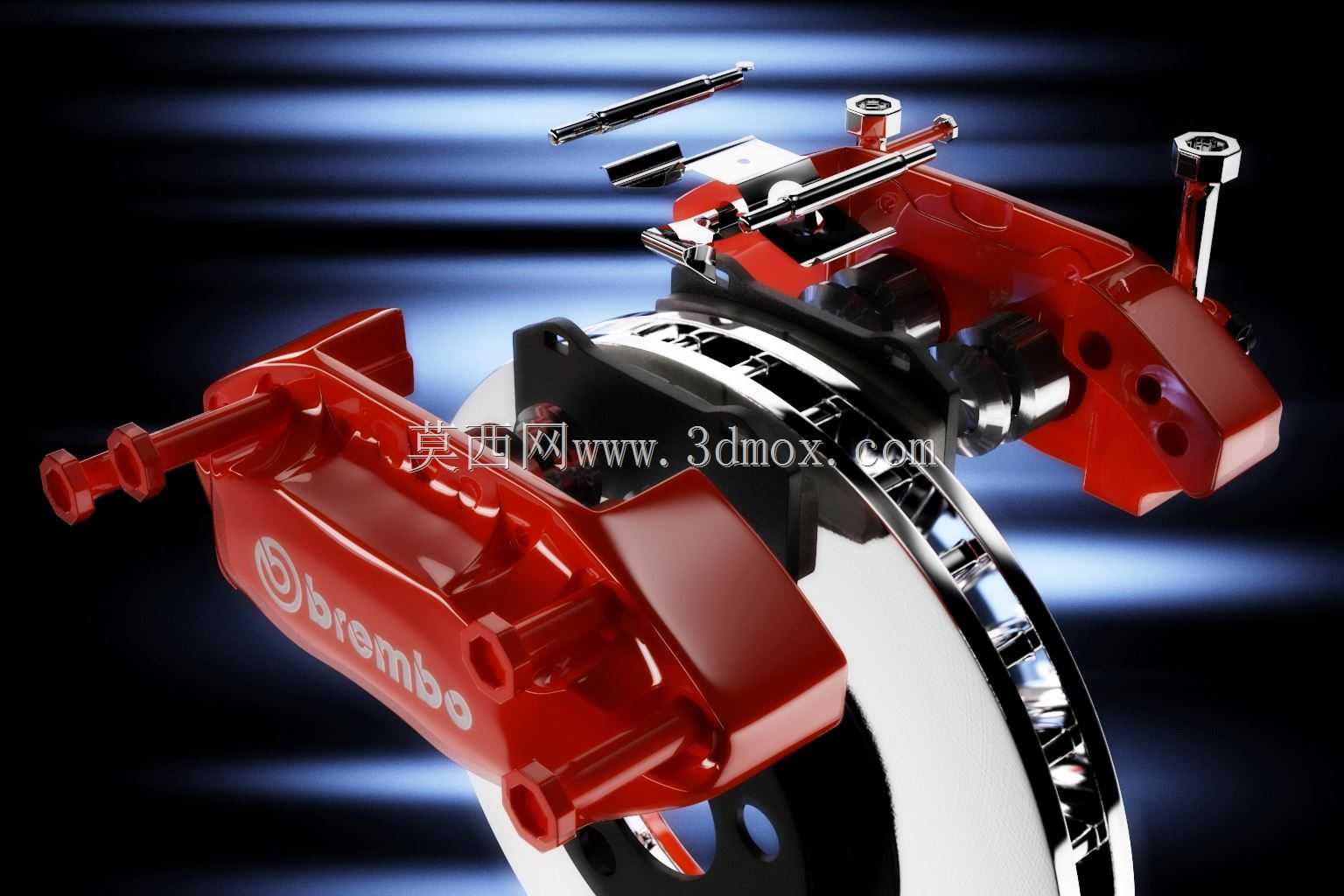

布雷博对向多活塞制动卡钳结构设计

　　汽车盘式制动系统中，制动卡钳是直接决定制动效能、制动稳定性与热衰减表现的核心执行部件，本次呈现的对向多活塞结构卡钳，主要面向高性能乘用车辆、改装升级市场以及赛道竞技场景使用，区别于普通家用车的浮动式单活塞卡钳，这类固定式对置活塞卡钳在制动响应速度、制动力均匀度以及连续制动工况下的抗热衰能力上都有显著优势。从实际装车应用来看，这类卡钳通常匹配大尺寸划线或打孔通风制动盘使用，安装位置处于车轮转向节的卡钳支架位，设计阶段需要严格匹配原车转向节的安装孔距、轮毂ET值以及轮圈内部的避空间隙，避免装车后出现卡钳蹭轮圈、制动盘偏磨或者转向干涉的问题。从功能特性上看，该卡钳采用对向多活塞布局，制动时两侧活塞同步推动制动片夹紧制动盘，

　　不会出现浮动卡钳常见的滑动销卡滞导致的制动力偏斜问题，活塞采用不等径设计的话还可以让制动片与制动盘的接触压力分布更均匀，减少制动片偏磨的概率，延长摩擦片的使用寿命。卡钳本体采用一体式铸造后精加工的工艺路线，内部设计有交叉布置的制动液流道，同时预留了制动液排气孔位，流道设计需要保证各活塞腔的制动液压力同步建立，避免出现不同活塞动作时序差导致的制动抖动。卡钳的桥位部分是安装定位的核心结构，设计时需要严格控制桥位的平面度与安装孔的位置度公差，确保卡钳安装后与制动盘的端面跳动量控制在合理范围内，否则高速制动时很容易出现方向盘抖动的问题。外形设计上，卡钳本体做了加强筋布局，既可以提升缸体的结构强度，抵抗高制动压力下的本体形变，

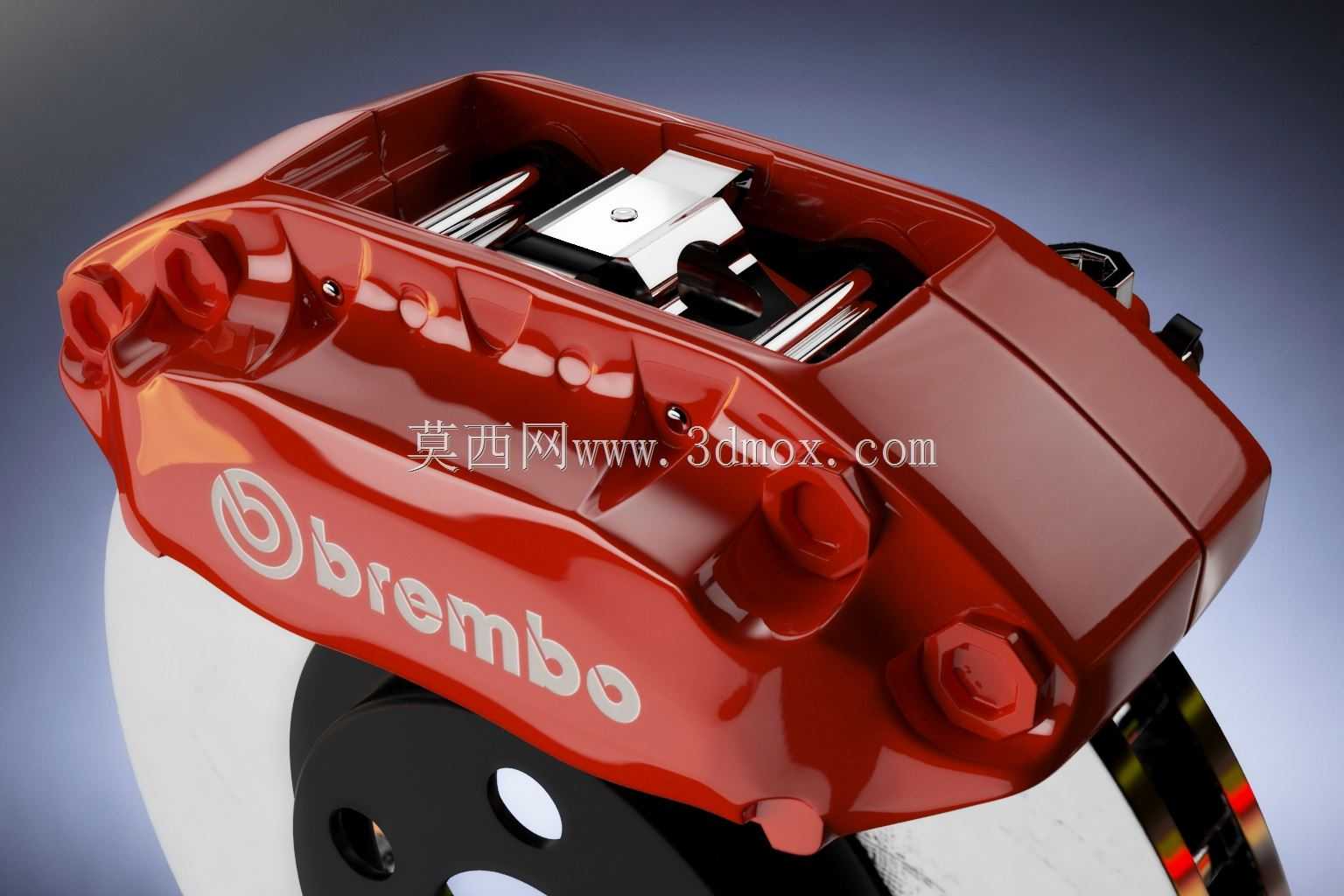

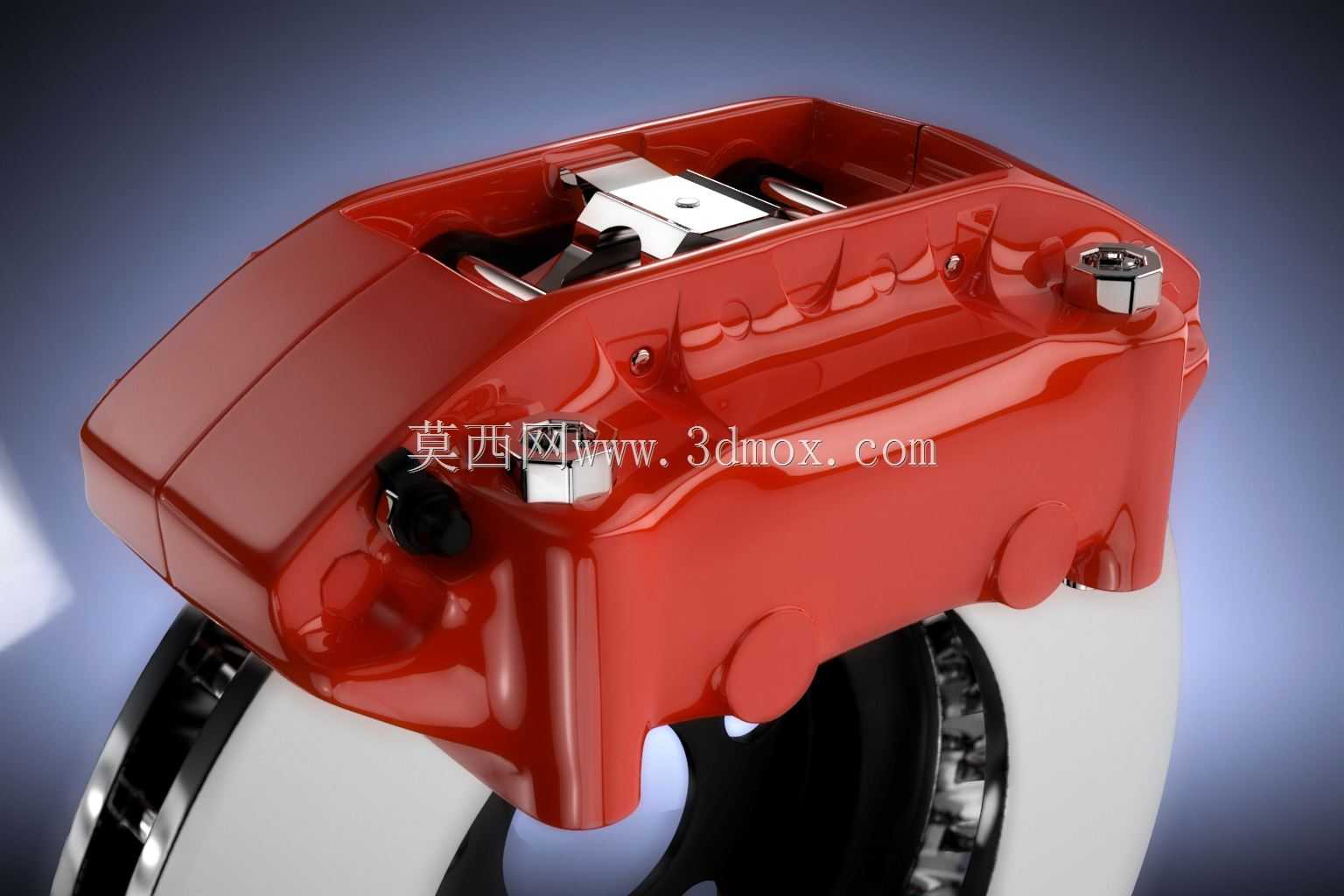

　　又能增加散热面积，帮助连续制动时的热量散发，表面的红色涂装不仅是品牌识别特征，也采用了耐高温的涂层工艺，避免制动高温导致的涂层脱落变色。从安装边界来看，这类大尺寸多活塞卡钳对轮圈的尺寸有明确要求，通常需要17寸及以上的轮圈才能容纳卡钳本体，同时需要匹配对应厚度的通风制动盘，制动片的背板尺寸、消音片结构也需要与卡钳的活塞槽位完全匹配，避免制动时出现异响或者片体晃动。设计过程中还需要考虑制动片的磨损间隙自动补偿结构，活塞内部的密封圈矩形槽设计有特定的倒角，制动解除时密封圈的弹性形变会带动活塞回位合适的间隙，既不会因为间隙过大导致制动踏板行程过长，也不会因为间隙过小出现拖磨制动盘的问题。另外，卡钳上的放气螺钉位置设计在卡钳腔体的最高点，

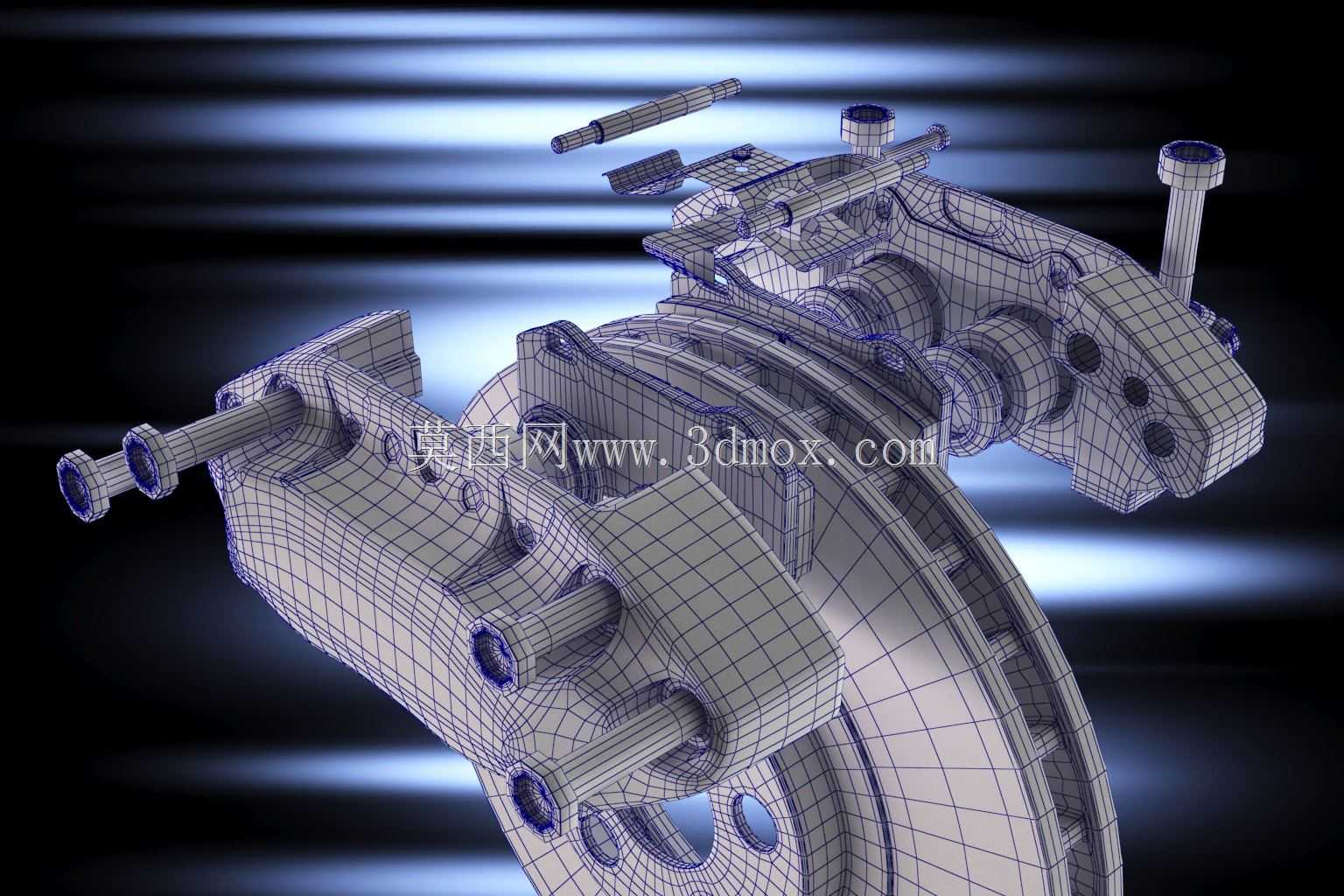

　　方便更换制动液时彻底排出管路内的空气，避免空气混入导致的制动踏板发软问题。在实际的结构建模过程中，需要重点关注活塞孔的加工精度、缸体内壁的表面粗糙度，这些参数直接影响活塞的密封性能与运动顺畅度，卡钳本体的壁厚需要经过强度校核，确保在最大制动液压力下不会出现开裂或者过量形变，桥位连接螺栓的强度等级也需要匹配最大制动力矩的载荷要求，避免极端制动工况下出现连接失效。这类高性能卡钳除了在民用改装领域广泛使用，在场地赛车、高性能量产车上也是核心的安全部件，其结构设计的合理性直接关系到车辆的制动安全，建模时需要还原每一处细节结构，包括活塞防尘套的安装槽、制动片的限位弹簧卡槽、油管接头的螺纹规格等，确保模型可以用于后续的结构分析、装配模拟以及改装适配验证。
