60齿运动摩托专用链轮结构设计

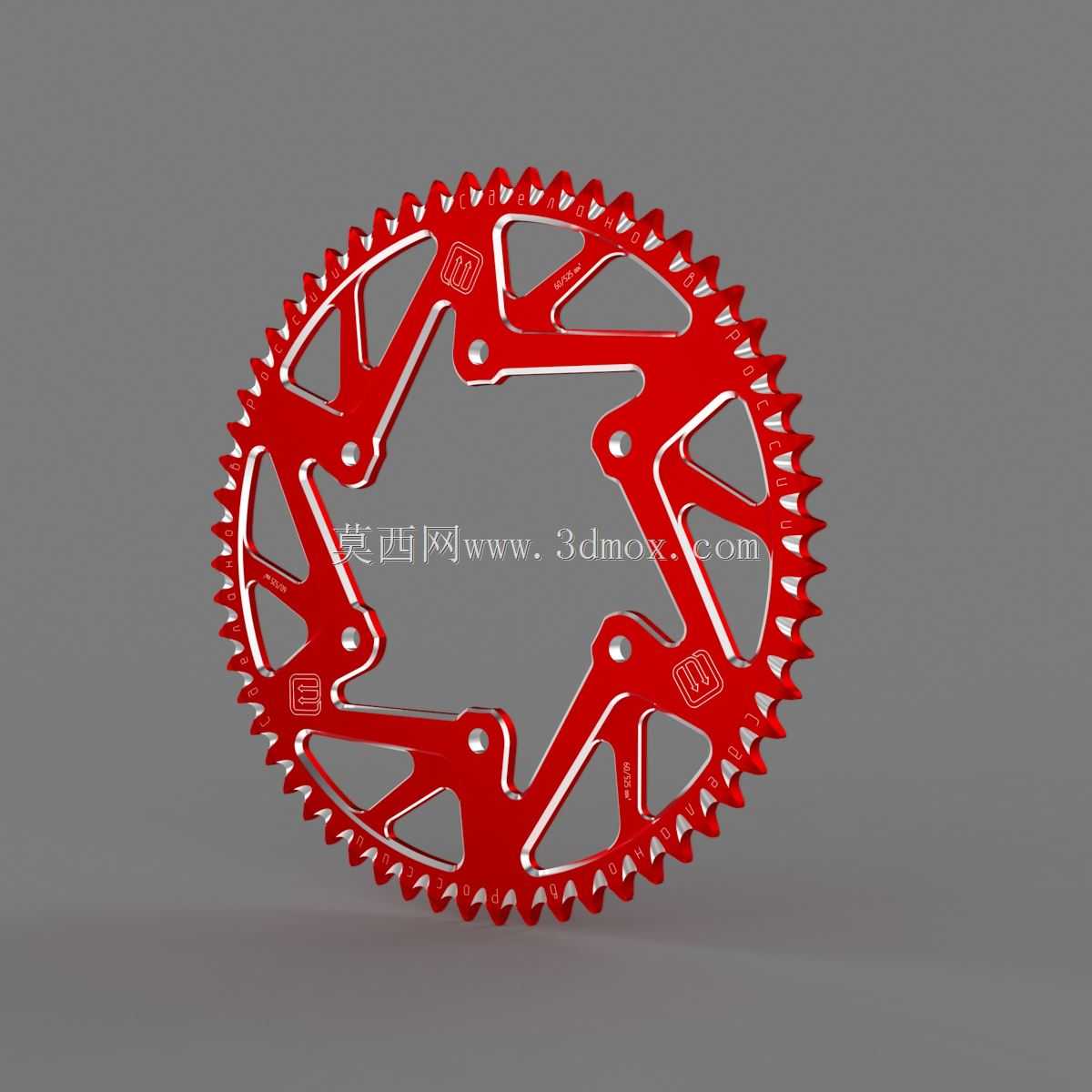

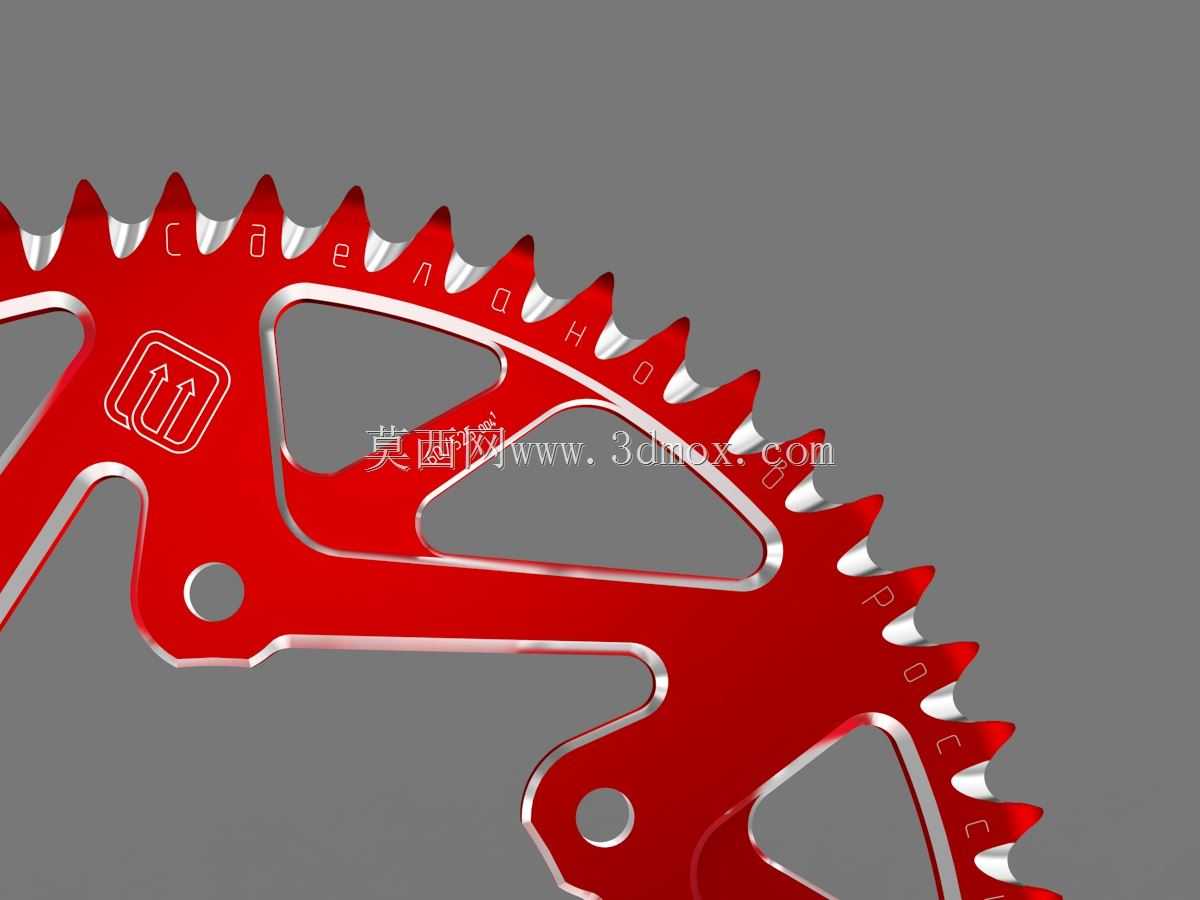

　　链轮作为链传动系统的核心承载部件，在两轮动力机械的动力传递链路中承担着扭矩转换、转速匹配的关键作用，这款60齿链轮的设计定位偏向运动取向的两轮车型使用场景，适配大减速比的传动需求，能够在车辆起步、急加速阶段提供更充足的轮端扭矩输出，同时兼顾Freestyle特技骑行场景下的高强度载荷耐受要求。从结构设计逻辑来看，链轮整体采用辐板式轻量化构型，区别于传统实心链轮的笨重结构，在辐板区域开设了三处异形减重孔，孔型轮廓完全跟随链轮整体受力的应力流走向设计，既最大化去除了非承载区域的冗余材料，降低链轮自身转动惯量，让传动响应更灵敏，又不会破坏齿根到安装孔位之间的力传递路径，保证大扭矩冲击下的结构强度。齿形部分严格匹配对应规格的传动滚子链参数，

　　每个齿的齿廓曲线都经过啮合轨迹校核，保证链条滚子进入和退出啮合时的平顺性，减少啮合冲击带来的噪音和磨损，齿部边缘做了微小的倒角处理，避免链条在横向摆动时出现卡滞、咬链的问题，适配特技骑行中链条频繁受侧向力的使用工况。链轮的安装基准面设计有三个定位安装孔，孔位的位置度公差严格控制，保证链轮安装到轮毂后齿圈的径向圆跳动、端面圆跳动满足传动精度要求，避免运转过程中出现链条松紧度周期性变化、异常抖动的问题。安装面与齿面之间的台阶高度经过匹配计算，能够适配对应车型轮毂的安装凸台尺寸，保证装配后链轮与前输出小链轮处于同一传动平面，避免链条出现偏磨。链轮表面的加强筋沿着辐板受力方向布置，在减重孔的边缘做了圆弧过渡处理，

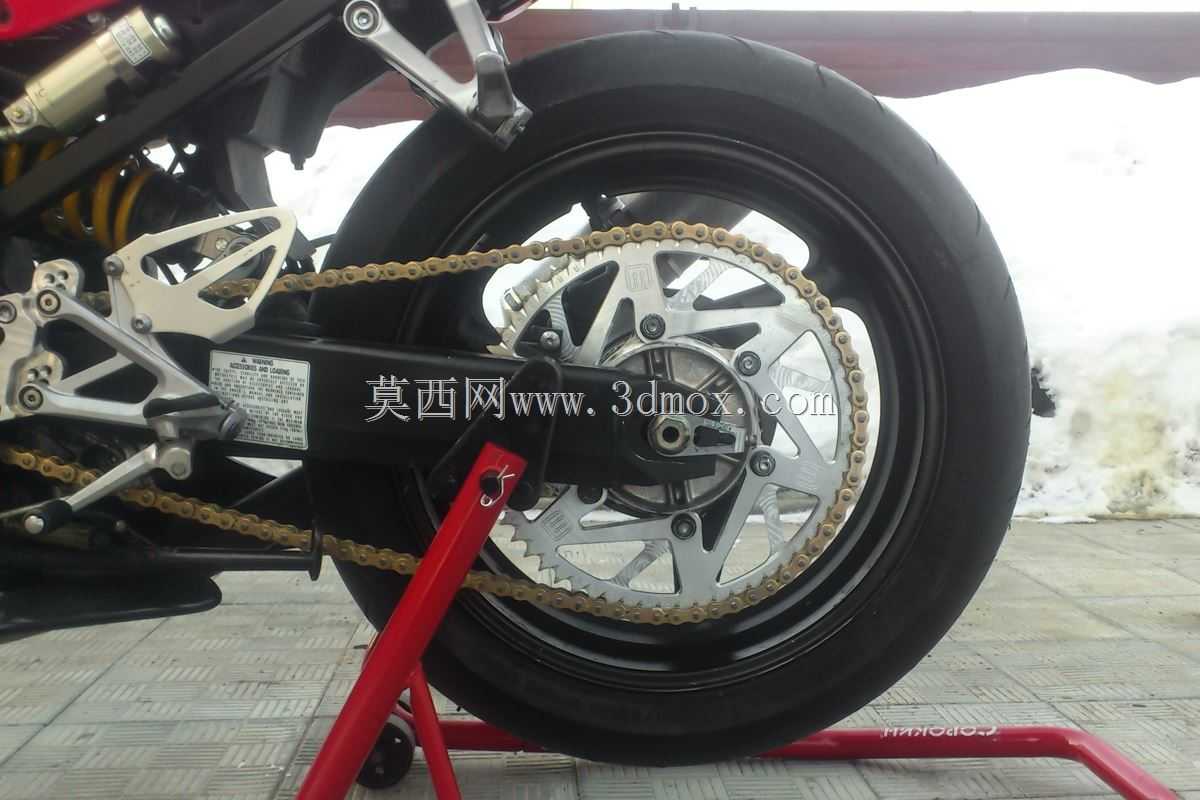

　　避免应力集中导致的辐板开裂问题，能够承受特技骑行中频繁急加速、后轮打滑、落地冲击带来的瞬时大扭矩载荷。从实际使用场景来看，这类大齿数后链轮常被应用在特技改装、越野穿越类的两轮车型上，通过增大前后链轮的传动比，降低轮端最高转速，提升低转速区间的扭矩输出，让车辆在低速状态下的动力控制更精准，适合翘头、慢爬这类需要精细控制轮上扭矩的操作。设计过程中需要重点校核的边界条件包括：链轮最大外径与后平叉、链条护板之间的安全间隙，避免车轮跳动过程中链轮与周边部件发生运动干涉；安装孔的分布圆直径与轮毂安装位的匹配度，保证装配时无需额外修改即可直接对位；齿根厚度的强度校核，确保在最大瞬时扭矩下齿根的弯曲应力低于材料许用应力，避免出现断齿故障。

　　链轮的整体厚度也经过匹配设计，既保证与链条宽度的啮合接触长度足够，降低单位面积的接触压强，延长链轮和链条的使用寿命，又不会因为厚度过大增加不必要的重量。在啮合特性设计上，每个齿的工作段轮廓都做了修形处理，让链条滚子在啮合过程中实现渐进式接触，减少刚进入啮合时的刚性冲击，即使在频繁正反转、急加减速的工况下，也能保持传动的平稳性，降低传动系统的动载荷。辐板上的标识区域采用下沉式设计，既可以标注链轮的齿数、规格参数，又不会因为标识凸起影响安装面的平面度，保证装配后链轮与轮毂端面完全贴合，避免出现安装偏斜。链轮的中心避让孔尺寸经过核算，能够完全容纳轮毂的中心凸台，保证安装基准面完全贴合，不会出现虚装的问题。从维护便利性角度考虑，这款链轮的齿形设计预留了合理的磨损余量，正常使用情况下齿面磨损到极限值之前都能保证与链条的正常啮合，不需要频繁调整链条张紧度，降低日常维护的工作量。针对户外使用的复杂工况，链轮的结构设计避免了容易积泥、卡碎石的死角，辐板上的减重孔边缘光滑，骑行中卷入的泥沙、碎石可以顺着孔位顺利排出，不会卡在链轮与链条之间造成异常磨损。
