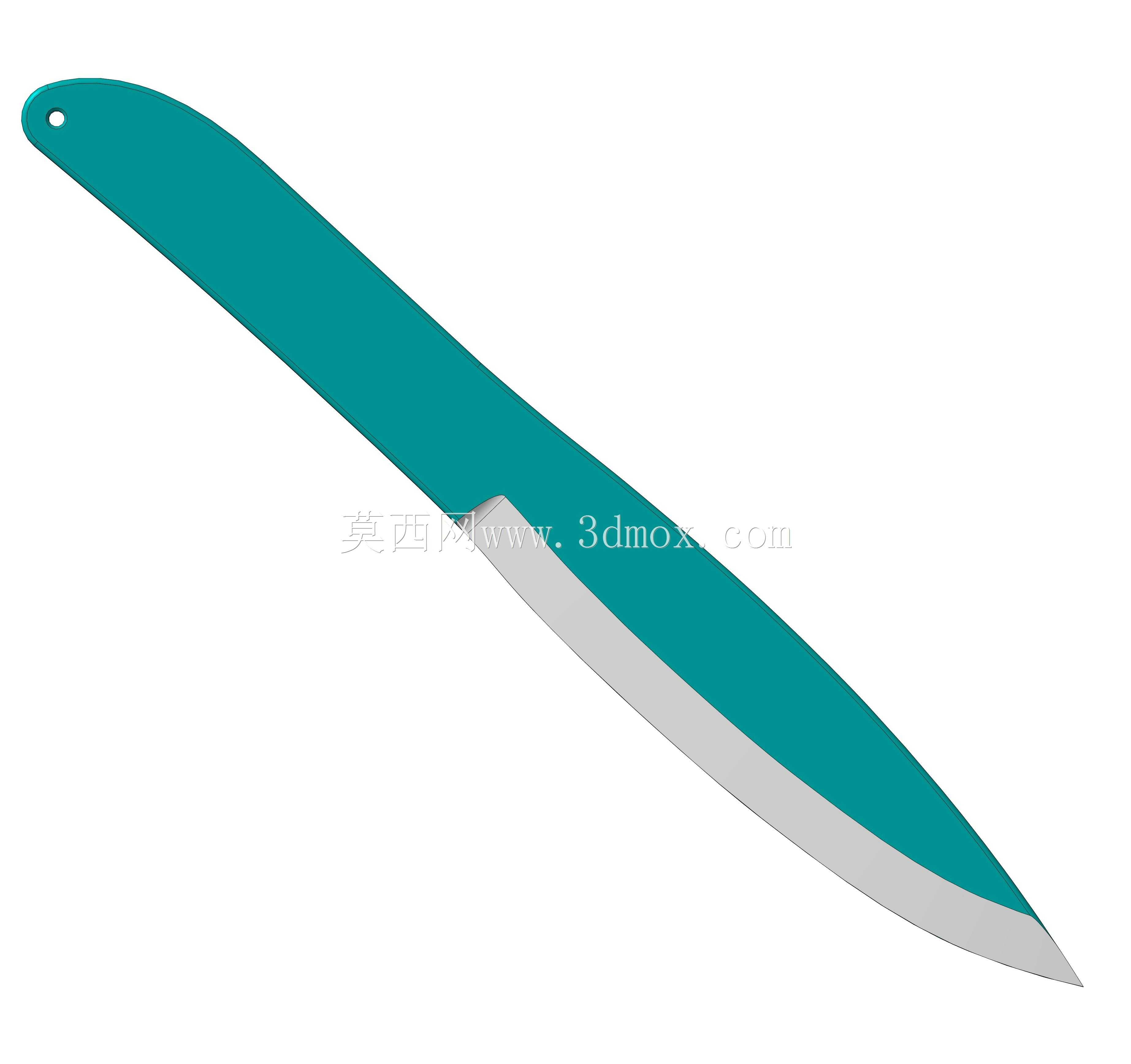

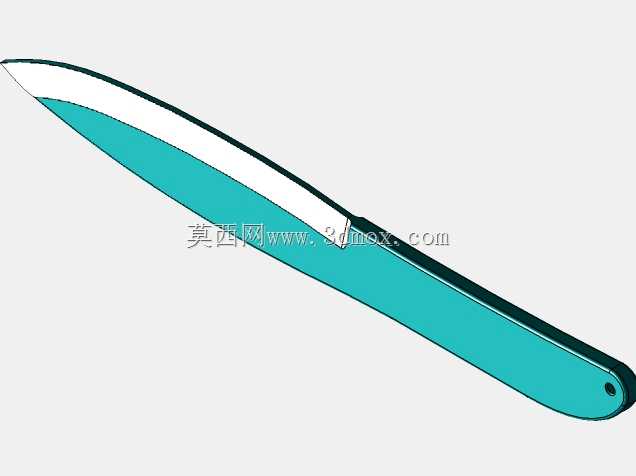

该模型表现的是一种一体式投掷飞刀结构,整体采用刀身与握持段连续过渡的细长造型,没有额外装配件、铰接件或紧固件,适合在三维结构设计中作为小型刃具外形、重心布置和曲面过渡的参考对象。刀体从尾部握持区向刀尖逐渐收窄,前端刃线沿刀腹方向延伸,背部保持较完整的连续曲面,使零件在视觉上呈现出明确的指向性和流线感。尾部设置有圆孔,可用于穿绳、悬挂、编号固定或展示支架定位,孔位位于刀体最宽的后端区域,避开主要受力路径,同时也让尾部轮廓形成封闭环形端头。
从实际结构角度看,这类飞刀的核心并不只是尖锐外形,而是刀体厚度、宽度、刃口角度和重心位置之间的平衡。模型给出的整体长度约254mm,厚度约6mm,重量量级约260g,属于偏长且具有一定质量的投掷刃具尺寸段。较长的刀身有利于在空中保持姿态稳定,较均匀的厚度能够提供必要的抗弯刚度,尾部略宽的轮廓则方便手指握持和发力。刀尖区域采用渐进收尖方式,避免在很短距离内急剧缩减截面,从而降低尖端因侧向碰撞产生折损的风险。
刃部设计集中在刀体前半段,刀腹侧从靠近中部的位置开始向刀尖形成斜向刃线,刃面与刀身侧面通过平滑曲面衔接。这样的处理既保留了刀体背部的材料厚度,也让切削区域集中在前端,符合投掷类刀具依靠前端接触目标的使用特征。刀背并非简单直线,而是随整体轮廓微微弯曲,在靠近尾部处形成较宽的握持区,在靠近刀尖处逐渐压低,使截面变化更加自然。若进入工程细化阶段,可在刃口区域单独设定热处理硬度区间,在尾部和刀背区域保留较高韧性,使锋利度与抗冲击能力得到分区匹配。
外形建模时应重点控制三条关键曲线:一是刀背外轮廓线,决定刀体整体姿态和尾部宽度;二是刀腹刃口线,决定切削区域长度与刀尖指向;三是侧面厚度过渡线,决定握持手感和空中质量分布。尾部圆孔需要与外轮廓保持足够边距,孔周不宜出现尖角或突然变薄的结构,若用于真实加工,应在孔边设置圆滑过渡,避免绳索反复摩擦或悬挂受力时产生应力集中。刀身表面可采用统一的曲面包覆方式建立主体,再通过切除或曲面分割形成刃面,这样能够保证两侧对称性,也便于后续调整刃角和重心。
在应用场景上,这类结构既可用于影视道具、游戏武器资产、运动器材展示,也可作为刀具外形设计、五金刃具曲面建模和配重分析的教学案例。若作为展示道具,可在模型中保留较钝的刃口和加厚尖端,以满足安全展示要求;若作为运动器材概念设计,则需要进一步校核质心位置、转动惯量和刀体对称度。投掷状态下,刀具通常绕质心附近旋转,质心过于靠前会使刀尖下坠趋势增强,过于靠后则会影响入靶姿态,因此在三维建模完成后,可通过材料密度赋值获取质量属性,再根据质心与几何中心的偏差调整尾部宽度或刃部长度。
安装边界方面,该零件本身不属于设备装配件,没有轴孔配合、电机接口或机架连接面,但其尾部圆孔可作为展示和收纳接口。若制作陈列支架,支撑点宜避开薄刃区,选择尾部圆孔与刀背中段两处接触,使接触力分布在较厚部位;若进行仿真分析,约束点也应设置在孔周或刀背实体区域,不应直接约束刃口边缘。刀体最大外廓由细长斜线轮廓决定,在工装夹具或包装内衬设计中,需要按完整长度预留直线空间,并在刀尖和刃侧增加防护垫层。
从制造思路看,一体式刀体适合由板料线切割后再进行磨削成型,也可通过锻造或铣削获得毛坯,随后完成刃部开磨、表面处理和尾部孔加工。6mm左右的厚度能够为铣削夹具提供稳定夹持面,也便于在热处理后控制变形。建模时不应只追求薄刃视觉效果,还要保留真实刀具所需的楔角和刀脊厚度;刃面过薄虽然外观锋利,但在碰撞、跌落或装夹过程中更容易出现卷边和崩口。整体结构以简洁、连续、对称为主,重点在于通过轮廓曲线和质量分布实现握持、投掷、刺入与展示之间的协调。
