除尘系统110mm管道插板闸阀结构

　　在工业除尘系统的管网布设中，管路通断与风量调节是保障各吸尘点位风压平衡的核心环节，这款适配110mm公称直径管道的插板式闸阀，正是针对中小型除尘支路的风量控制需求设计的管路构件。不同于常规流体输送用的密封闸阀，除尘管路内输送的是含尘气流，固体颗粒含量高，常规截止类阀门容易出现积灰卡滞、密封面磨损快的问题，这款闸阀采用薄型插板直动结构，阀板沿垂直于管路轴线的方向做直线抽拉动作，没有复杂的回转密封结构，从根源上减少了粉尘卡阻的故障点。

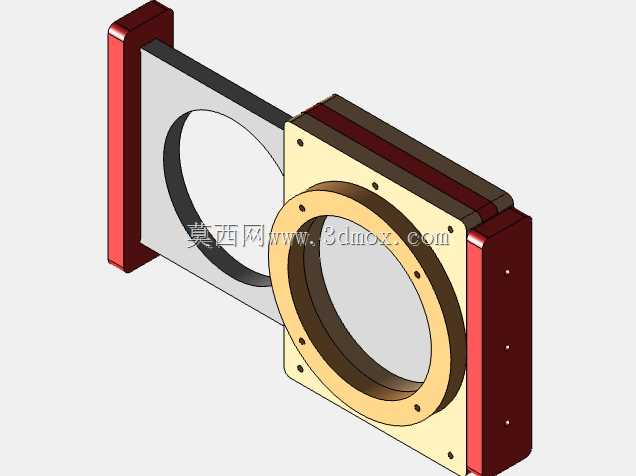

　　从结构设计逻辑来看，整个阀体采用分层堆叠的模块化设计，上下两层阀座框架采用硬质板材加工，中间预留与阀板厚度匹配的滑动导向槽，阀板与导向槽之间预留0.15mm的单边间隙，既保证阀板抽拉时的顺畅度，避免粉尘进入槽体后出现卡涩，又能控制间隙漏风率在除尘系统允许的5%范围内，毕竟除尘系统为负压运行，少量漏风不会影响整体除尘效率，反而能避免阀板与阀座的硬摩擦，延长构件使用寿命。顶部的法兰圈采用标准110mm管道对接尺寸，法兰上均匀布置4个安装孔位，可直接与同直径的PVC风管、金属螺旋风管通过卡箍或螺栓对接，不需要额外做变径转接，安装时的对中难度低，现场施工时不需要复杂的工装调整，普通管道工即可完成装配。

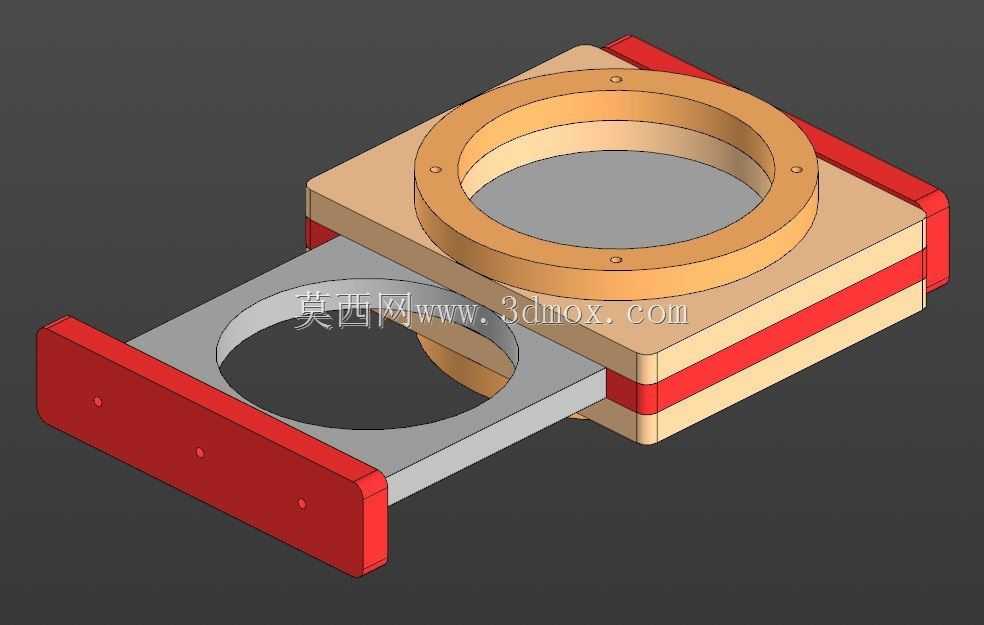

　　阀板的抽拉端设置了加厚的红色端板，一方面作为阀板抽拉的受力握持部位，另一方面作为阀板的行程限位，当阀板完全推入时，端板与阀体侧面贴合，此时阀板上的通孔与顶部法兰、底部管路完全对中，管路处于全开状态，气流阻力极小，不会造成管路风压损失；当阀板完全抽出时，阀板的实心部位完全截断管路通路，此时支路完全关闭，可对该支路对应的吸尘点位进行检修，或者在多支路系统中关闭未作业点位的风路，将风压集中到作业点位，提升除尘捕集效率。端板上预留的两个小孔位，可加装锁紧螺丝，在阀板调整到指定开度后锁紧固定，避免系统运行时的气流振动导致阀板移位，保证风量调节的稳定性。

　　实际应用场景中，这类闸阀多用于木工车间除尘、焊接烟尘收集、粉体加工投料口除尘等支路管网，这类场景的粉尘多为木质纤维、焊接烟尘、塑料颗粒等磨琢性相对较弱的物料，阀板采用普通冷轧钢板加工即可满足使用寿命要求，如果是输送金属碎屑、石英砂等高磨琢性粉尘的场景，只需要更换不锈钢材质的阀板即可，阀体框架不需要做改动，零部件的互换性较强。设计时特意将阀体的整体厚度控制在较薄的范围，安装后不会占用过多的管路空间，在空间紧凑的设备顶部、车间吊顶内的管网布设中，不会因为阀体尺寸过大出现安装干涉。滑动导向槽的边缘做了倒角处理，阀板推入时不会出现卡边问题，长期使用后如果导向槽内积灰，只需要将阀板完全抽出，用压缩空气吹扫即可清理维护，不需要拆解整个阀体，后期运维的工作量极小。

　　不同于电动或气动调节风阀，这款手动闸阀不需要接入气源或电源，成本仅为自动风阀的十分之一左右，对于不需要频繁调节风量的支路来说，实用性远高于复杂的自动阀件。阀板上的通孔直径与管道内径完全一致，全开状态下阀板不会凸入管路内部造成紊流，不会因为局部阻力导致管道内积尘，减少了管路清理的频次。阀体的两层框架之间设置了密封垫层，避免框架结合面出现漏风，连接部位采用螺栓紧固，拆解更换部件时只需要拧开对应螺栓即可，不需要整体更换阀体，降低了后期的配件更换成本。在三维建模过程中，所有配合间隙都按照实际机加工的公差要求设定，导向槽的平行度、阀板的平面度都符合钣金加工和CNC加工的工艺要求，导出的模型可直接用于加工出图，不需要二次调整配合尺寸，对于做除尘系统设计的工程师来说，可以直接导入到整体管网装配中，不需要重新建模，能大幅缩短管网布设的设计周期。
