螺旋镂空科夫尼元素手持把玩结构

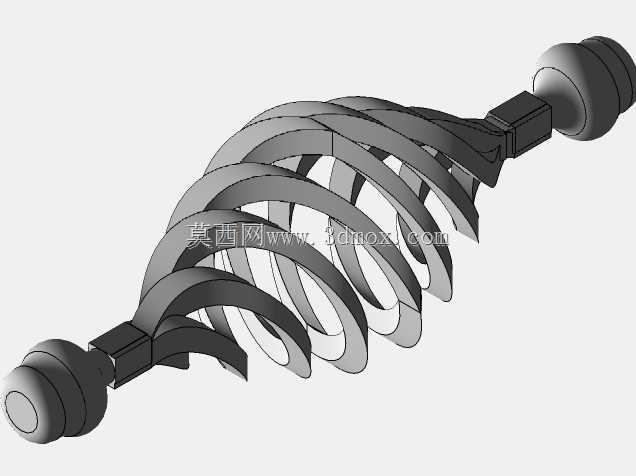

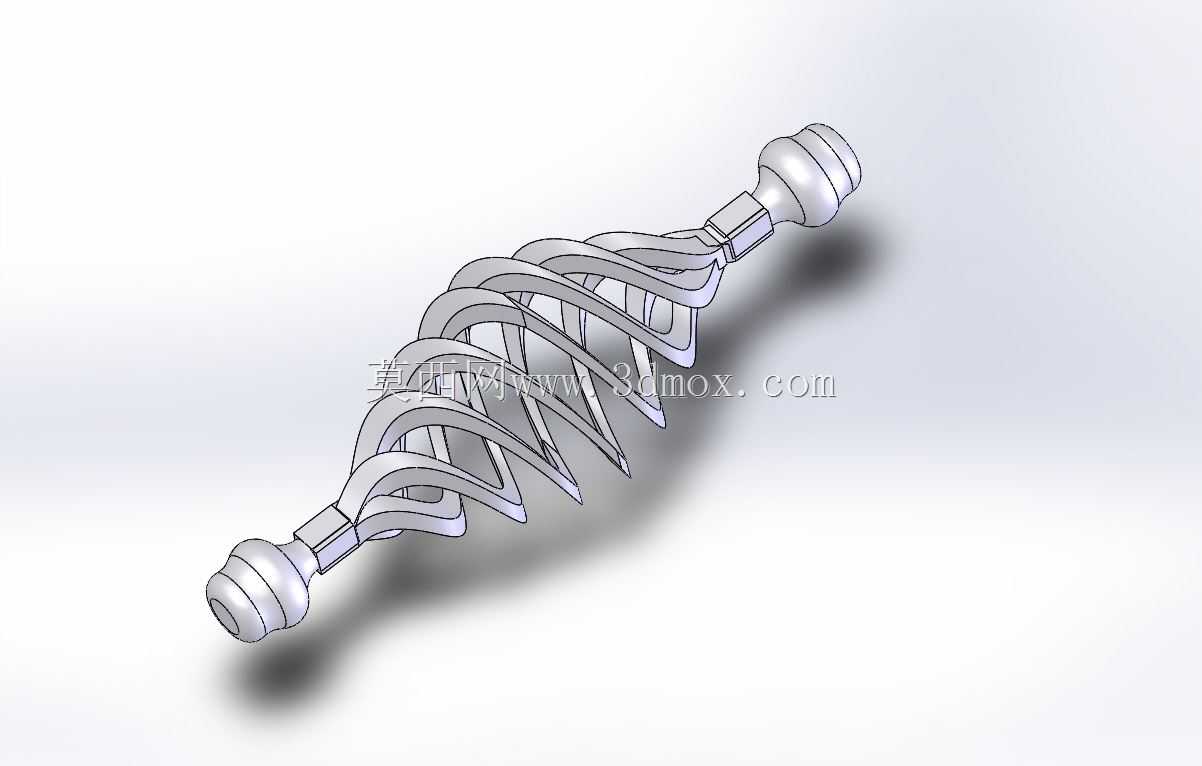

　　该结构以两端握持端头和中部连续螺旋骨架为主体，整体呈细长对称布置，适合作为手持展示件、概念通讯工具外观件、桌面机械摆件或结构造型训练对象使用。中部不是封闭圆柱外壳，而是由多组沿轴向扭转延伸的肋条组成，肋条之间保留大面积镂空区域，使内部空间可视，同时让外轮廓在旋转观察时呈现明显的动态缠绕感。两端端头采用近似圆钝的握柄形式，直径相对中部骨架更大，能够在手持时提供明确的接触边界，也便于在展示支架上进行轴向定位。

　　从实际用途看，这类结构并不依赖传统壳体承担密封或防护功能，而更强调形态表达、握持手感和空间曲线组织。它可以用于概念产品外观方案评审，验证螺旋骨架在手持设备中的视觉比例；也可以作为3D打印样件、树脂加工件或数控切削件的造型参考，帮助工艺人员评估细长肋条、连续曲面和端部过渡的加工可行性。对于结构设计从业者，模型的价值主要在于复杂空间曲线的搭建方式：肋条并非简单直线阵列，而是围绕同一轴线进行螺旋上升，并在相邻肋条之间保持相对均匀的间隙。

　　建模时需要先确定整体轴向长度、两端握柄直径以及中部螺旋区域的外包络直径。中部骨架的最大外径决定了手持时的饱满程度，过粗会削弱轻盈感，过细则会让肋条显得脆弱。端部握柄应控制在适合手掌捏持或单手握持的范围内，端头外表面采用圆润过渡，避免尖锐边界。螺旋肋条的宽度、厚度和节距需要协同设置：肋条过宽会使镂空区域变小，整体接近封闭筒体；肋条过窄则会在打印或加工时产生刚度不足、支撑难去除等问题。节距过大时螺旋感减弱，节距过小则相邻肋条间隙狭窄，后处理和观察内部形态都会受到影响。

　　端部与螺旋骨架的连接区域是设计重点。肋条在接近端头时需要逐渐收拢，并与端头圆柱或锥台表面形成连续接合，不能在交接处出现突兀断面。若用于快速成型，连接根部应保留适当圆角，以降低应力集中；若用于金属切削，则要考虑刀具能否进入肋条间隙，尤其是内侧深腔区域需要预留加工角度。端头可设计成阶梯轴、圆弧帽或局部平面，以便与展示底座、配重块、内部电子元件占位块或其他功能模块配合。

　　安装边界方面，该件以轴向布置为主，外围最大轮廓由螺旋肋条的旋转包络面决定。在装配或陈列时，应按中部最大外径预留径向空间，不能只依据两端握柄直径判断占位。若放入透明管、保护罩或包装内衬，内衬与螺旋外缘之间需保留均匀间隙，避免肋条高点接触。若作为手持设备概念外壳，内部电子件应沿中心轴线布置，电路板、电池或配重件的外轮廓不能侵入肋条实体区域；镂空结构本身不提供防尘、防水能力，需要另设内胎或透明内衬时，应在内层保留独立安装面。

　　结构强度上，连续螺旋肋条具有一定弹性视觉特征，但实际承载能力取决于材料和肋条截面。树脂打印件适合外观验证，不适合承受较大弯折；金属或增强塑料件可提高端部受扭和受压能力。两端端头若需要承受跌落冲击，应在内部增加实心芯轴或加强柱，使外力从端头传递到中心区域，而不是直接由薄肋承担。中部镂空虽然减轻质量，但也会让扭转刚度低于同外径封闭管，在功能化设计时需要通过增加肋条厚度、改变截面高度或在关键位置设置环形加强带来平衡。

　　曲面处理上，螺旋肋条的外侧应保持顺滑光顺，内侧与中心空间相邻的边缘可根据工艺选择小圆角或清晰棱线。外观样件偏向圆角过渡，能够减少打印层纹和切削刀痕的视觉影响；工程验证件则可保留较明确的截面边界，便于测量肋条厚度和间隙。整体配色或材质分区可集中在两端握柄，中部骨架维持统一材质，更能突出螺旋缠绕的连续性。

　　在三维建模流程中，可先建立中心轴线和两端控制截面，再以螺旋线或多组空间引导线控制肋条走向，通过扫掠形成主体骨架。阵列肋条时要注意首尾相位关系，确保两端收拢处均匀分布。完成实体后，应检查相邻肋条是否存在干涉、最小壁厚是否满足工艺要求、端部圆角是否连续，以及整体外轮廓在不同旋转角度下是否保持对称。该类造型对空间曲线、曲面过渡、轻量化骨架和手持比例控制都有较好的训练价值，也适合作为概念通讯终端、艺术机械装置或展示道具的结构基础。
